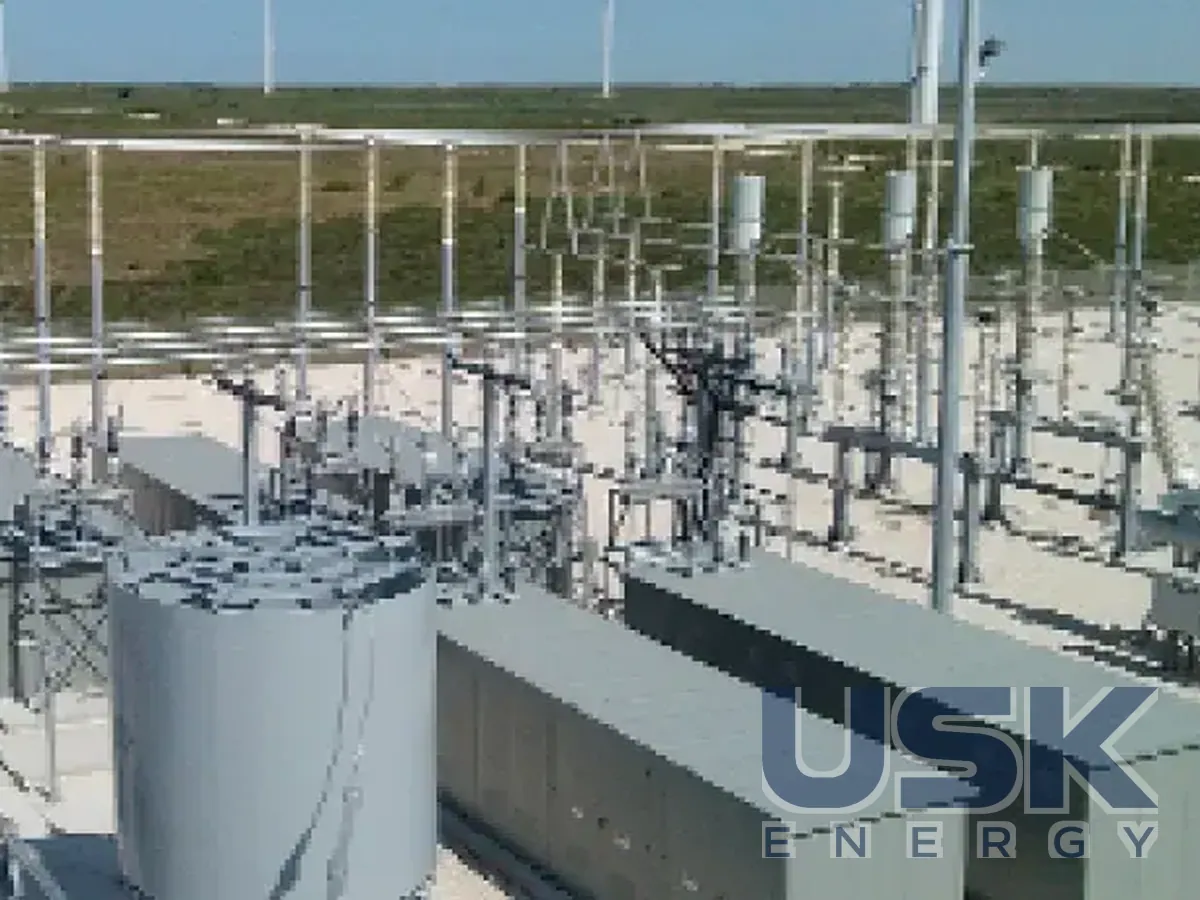

Arteche smartVAR ME/IC — конденсаторні установки СН у металевій оболонці та контейнері

Опис

Установки smartVAR ME/IC належать до комплектних конденсаторних батарей і фільтрів гармонік середньої напруги, в яких усе обладнання закрито оболонкою. У виконанні ME батарею зібрано в металевій оболонці, у виконанні IC обладнання розміщено в стандартному контейнері ISO/DV. Усередині містяться конденсатори, комутаційні апарати ступенів, захист і керування, за потреби реактори. Arteche проєктує такі системи під конкретний об’єкт, виходячи з цільового коефіцієнта потужності на потрібному рівні напруги, потреби в компенсації реактивної потужності та стратегії придушення гармонік.

Закрита оболонка захищає конденсатори й апарати від пилу, вологи та випадкового дотику, тому установки підходять для запилених середовищ. Це гірничодобувні та цементні підприємства, металургія, майданчики СЕС у пустельних районах, вітрові електростанції. Відкрита батарея в таких умовах швидко вкривається провідним нальотом і потребує частого чищення, а в закритому корпусі ізоляція лишається чистою. Оболонка вирішує й питання безпеки, бо струмовідні частини недоступні, а двері зазвичай блокуються із заземлювачем.

Контейнерне виконання IC постачається як готовий модуль. На заводі обладнання монтують у контейнер, з’єднують і перевіряють, а на об’єкті контейнер ставлять на підготовлену основу й підключають кабелі СН і кола керування. Стандартні розміри контейнера спрощують перевезення звичайним транспортом і морем, що зручно для віддалених майданчиків ВДЕ та гірничих підприємств. Виконання ME в металевій оболонці компактніше й підходить для встановлення поруч із розподільною установкою або всередині приміщення.

До комплекту можна включити налаштовані або розстроєні реактори. З налаштованими реакторами установка працює як фільтр гармонік і поглинає конкретну гармоніку, яку генерують випрямлячі, частотні приводи або інвертори СЕС. Розстроєні реактори захищають конденсатори від перевантаження вищими гармоніками й запобігають резонансу батареї з індуктивністю мережі. Захист і керування охоплюють автоматичне перемикання ступенів за коефіцієнтом потужності або реактивною потужністю, захист від перевантаження й небалансу, а також інтерфейс із системою керування об’єкта. Склад функцій погоджують під час проєктування.

Установки виконуються за IEC 60871, IEC 60549, IEEE Std 18 і CSA, а також за іншими стандартами на вимогу проєкту. Тому ту саму конструкцію можна застосовувати в проєктах за європейськими та північноамериканськими нормами. Arteche публікує приклади впровадження, зокрема на гірничодобувних підприємствах Codelco, газопереробних комплексах PEMEX і вітрових електростанціях, де розв’язували завдання резонансів. Для підбору установки потрібні дані про мережу, потужність короткого замикання в точці підключення, графік навантаження, результати вимірювання гармонік, а також кліматичні умови майданчика й вимоги до ступеня захисту оболонки. Для контейнерного виконання додатково обумовлюють вентиляцію або кондиціювання, оскільки конденсатори й реактори виділяють тепло, а в спекотному кліматі температура всередині контейнера без охолодження піднімається вище допустимої для конденсаторів. У холодному кліматі, навпаки, передбачають обігрів шафи керування та захист від конденсату.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
