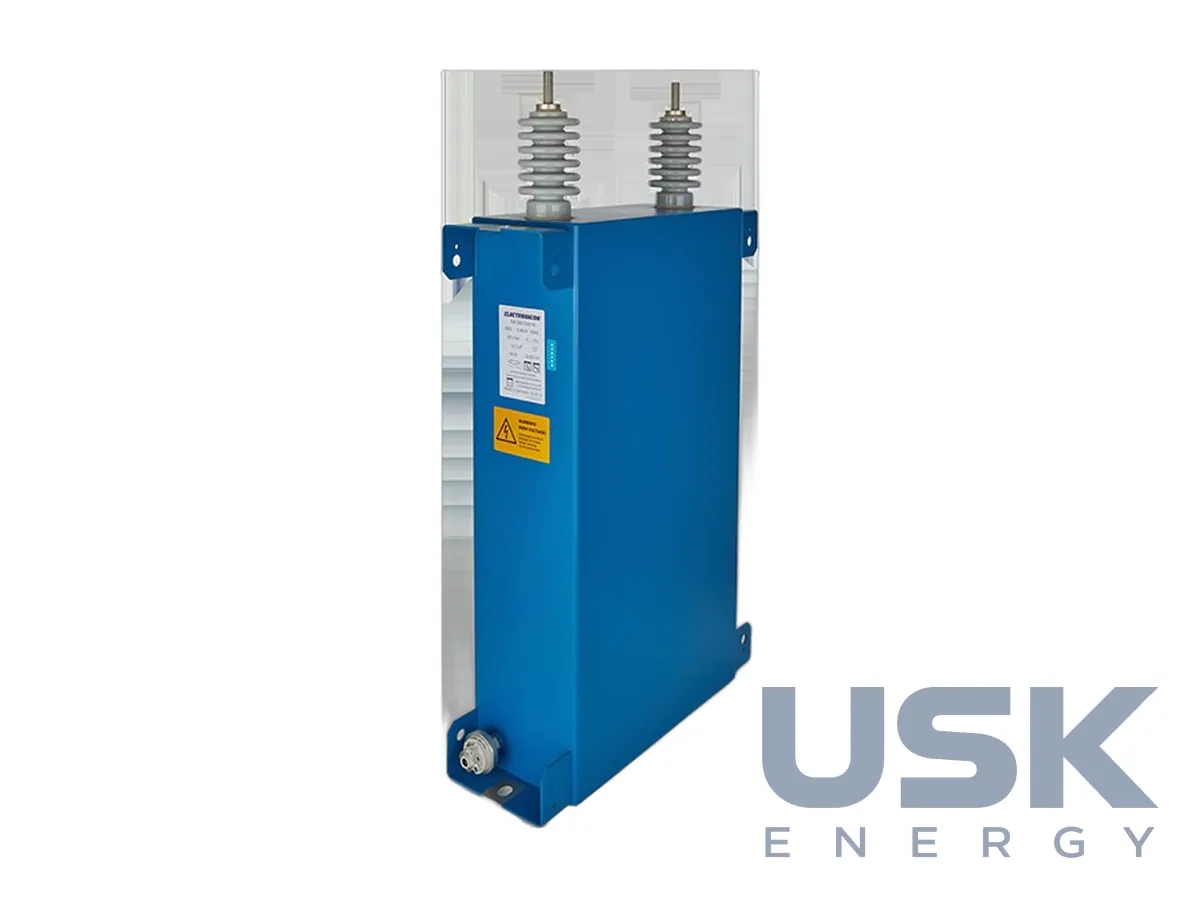

ELECTRONICON MSD (E90) MeVoDry — конденсатори СН сухі самовідновлювані 50–400 квар, до 12 кВ
MSD (E90) MeVoDry від ELECTRONICON належать до сухих конденсаторів середньої напруги до 12 кВ потужністю 50–400 квар для установок компенсації реактивної потужності. Горючого просочення в них немає, а самовідновлюваний діелектрик унеможливлює каскадні відмови секцій і небаланс фаз.
- Номінальна напруга мережі
- до 12 кВ
- Потужність
- 50–400 квар
- Виконання
- трифазні, з'єднання «зірка»
- Частота
- 50/60 Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Щоб зрозуміти, чим відрізняються MSD (E90) MeVoDry, варто згадати, як влаштовані звичайні конденсатори СН і ВН. Традиційна система ALLFILM складається з алюмінієвої фольги та поліпропіленової плівки, повністю просочених синтетичною горючою оливою. Пробій у такому діелектрику зазвичай переходить у постійне коротке замикання. Воно виводить з роботи весь пакет, змінює розподіл напруги всередині конденсатора і запускає ланцюгову реакцію відмов в інших секціях, що зрештою означає втрату всього апарата. У трифазних конденсаторах цей процес ще й створює несиметрію між фазами, яка спричиняє додаткові пошкодження.
У конденсаторах MSD ELECTRONICON застосовує діелектрик з металізованого поліпропілену, відомий з техніки низької напруги. Такі конденсатори самовідновлюються і дуже стабільні в часі. Пробої в діелектрику загоюються самі, а каскадні відмови цілих груп послідовно з'єднаних елементів практично неможливі. Через це несиметрія фаз не виникає, і дорогий контроль нейтралі реле захисту конденсаторів стає непотрібним. Ємність залишається фактично незмінною протягом тривалого часу, що особливо важливо для установок з фільтровими реакторами, де від ємності залежить частота настроювання ступеня.
Конструкція секцій теж інша. Замість плоских пакетів ємність формується з круглих намотувань, у яких немає механічних напружень на згинах, типових для пласких секцій ALLFILM. Горючого рідкого просочення немає. Конденсатор заповнено екологічною затверділою смолою на основі рослинної оливи. Виробник виділяє переваги такого рішення в чутливих до пожежі чи забруднення приміщеннях, у застосуваннях з сильною вібрацією і під час подальшої утилізації.
Захист влаштовано відповідно до цієї фізики. У разі несправності MSD не утворює короткого замикання, тому звичайні запобіжники його не захищають. Натомість контролюється внутрішній тиск, що зростає, і реле тиску сигналізує про нього. Реле замінює і запобіжники, і захист за небалансом нейтралі, тож схема батареї стає простішою, а кількість апаратів у шафі меншою. Реле тиску дає сигнал, за яким конденсатор відключають до того, як пошкодження розвинеться. Обслуговування зводиться до огляду і перевірки кола реле, бо доливати чи контролювати рідину не потрібно, її в апараті просто немає.
Конденсатори випускаються трифазними, з'єднання «зірка», потужністю від 50 до 400 квар для мереж до 12 кВ частотою 50/60 Гц. Розрахунок відповідає IEC 60871, IEC 61071 та IEC 60110. Для мереж з гармоніками MSD поєднують з фільтровими реакторами FKD-MV, оптимізованими саме під ці конденсатори, і в каталозі виробника для кожного реактора вказано потрібну кількість і тип конденсаторів E90. Такий комплект підходить для нових конденсаторних установок СН і для заміни оливонаповнених батарей, де хочуть позбутися горючої рідини і спростити схему захисту батареї.
Технічні характеристики
| Номінальна напруга мережі | до 12 кВ |
|---|---|
| Потужність | 50–400 квар |
| Виконання | трифазні, з'єднання «зірка» |
| Частота | 50/60 Гц |
| Діелектрик | металізований поліпропілен, самовідновлюваний |
| Заповнення | затверділа смола на основі рослинної оливи, без рідини |
| Захист | реле тиску (замість запобіжників і захисту за небалансом нейтралі) |
| Стандарти | IEC 60871, IEC 61071, IEC 60110 |
Запит ціни та строку поставки
ELECTRONICON MSD (E90) MeVoDry — конденсатори СН сухі самовідновлювані 50–400 квар, до 12 кВ, ELECTRONICON. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8532 10 00 00 |
|---|---|
| HS, 6 знаків | 8532 10 |
| CN (ЄС) | 8532 10 00 |
| HTSUS (США) | 8532 10 00 00 |
| Митний тариф КНР | 8532 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу і потужність випускаються конденсатори MSD?
Для мереж з номінальною напругою до 12 кВ, потужністю 50–400 квар, частота 50/60 Гц.
Чи є в конденсаторах рідина або горюче просочення?
Ні, заповнення виконано з затверділої смоли на основі рослинної оливи, рідини немає.
Як захищено конденсатор від внутрішнього пошкодження?
Реле тиску, яке замінює запобіжники і захист за небалансом нейтралі.
