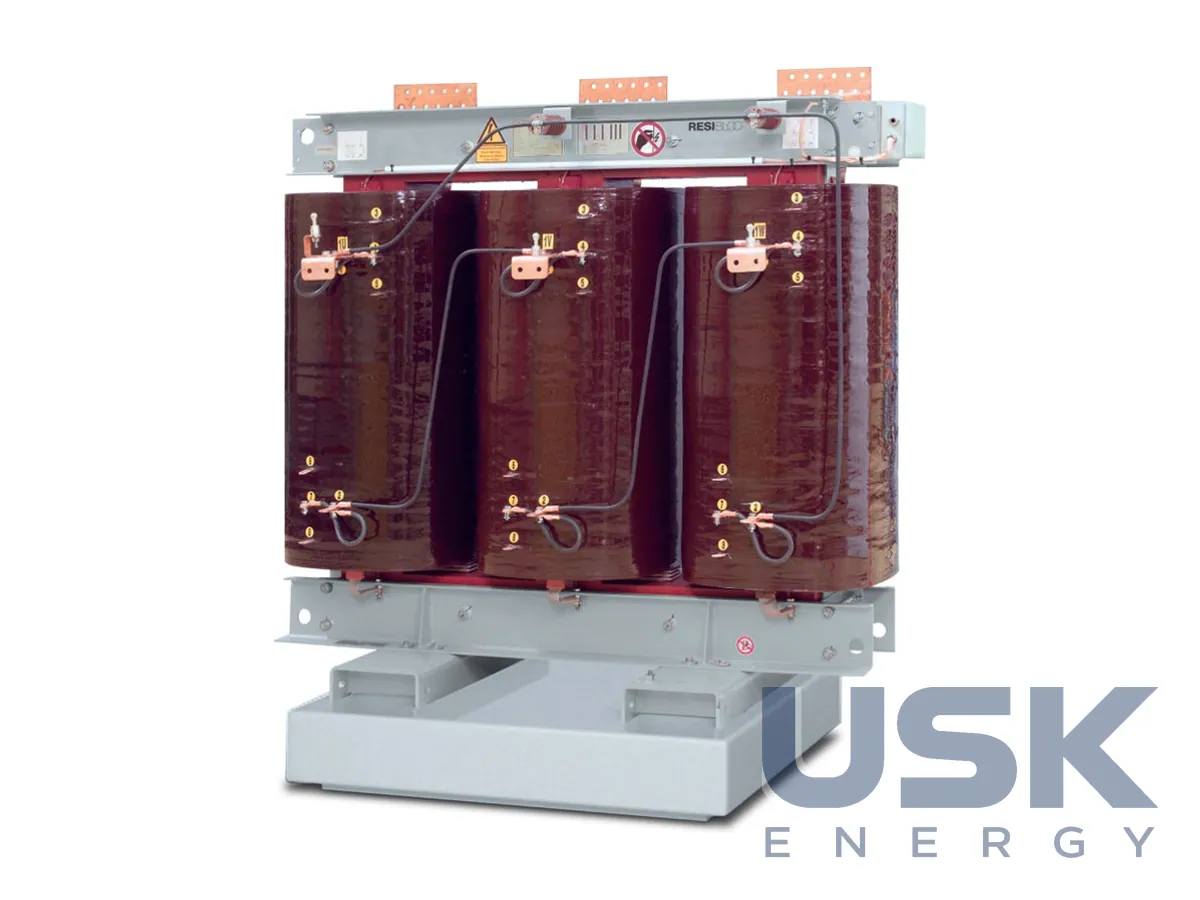

Hitachi Energy RESIBLOC® — сухі трансформатори з литою ізоляцією до 36 кВ
Сухі трансформатори Hitachi Energy RESIBLOC® з литою ізоляцією на напругу ВН до 36 кВ і НН до 24 кВ. Обмотки залиті епоксидною смолою зі скловолокном без форми, що дає підвищену механічну міцність.
- Напруга
- ВН до 36 кВ, НН до 24 кВ
- Класи
- E2–E4, C2–C4, F1
- Частота
- 50, 60 і 16⅔ Гц
- Охолодження
- AN, ANAN, ANAF, AFWF
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
RESIBLOC® відрізняється від більшості трансформаторів із литою ізоляцією способом виготовлення обмоток. Їх заливають епоксидною смолою, армованою скловолокном, і роблять це без форми. Армування дає обмотці механічну міцність, а відсутність форми знімає обмеження на розміри котушок, тож обмотку легше виконати під конкретні вимоги замовника. Запас міцності розрахований на циклічні навантаження, коротке замикання і суворий клімат. Напруга ВН до 36 кВ, НН до 24 кВ, у каталозі виробника для розподільчих трансформаторів цієї серії наведено діапазон від 250 кВА до 40 МВА.
Обмотка низької напруги виконується з алюмінієвої або мідної фольги з ізоляцією класу нагрівостійкості F на основі препрегу зі скловолокна. Фольгова обмотка помітно зменшує осьові сили під час короткого замикання. Циліндрична обмотка високої напруги намотується безпосередньо на обмотку низької напруги, і разом вони утворюють суцільний блок, стійкий до КЗ. Розподіл імпульсної напруги вздовж обмотки ВН лінійний, тому апарат добре витримує грозові імпульси. Гладка зовнішня поверхня обмоток не дає накопичуватися бруду і пилу, обмотки нечутливі до вологи і практично не потребують обслуговування.
Трансформатори відповідають класам E2–E4, C2–C4 і F1, рівень часткових розрядів менше 10 пКл. Стійкість до низьких температур перевірено зберіганням за −60 °C, тоді як для класу C2 потрібно лише −25 °C, а також кількома випробуваннями тепловим ударом з подвійним номінальним струмом. Котушки занурювали по черзі в гарячу і холодну воду, усього 6 повних циклів, і після цього вони залишилися без тріщин та зберегли електричні характеристики. Тому серію застосовують в арктичних умовах і там, де навантаження сильно коливається. Матеріали важко займаються і самозгасають, у звичайній пожежі може згоріти менше 5 % матеріалів.

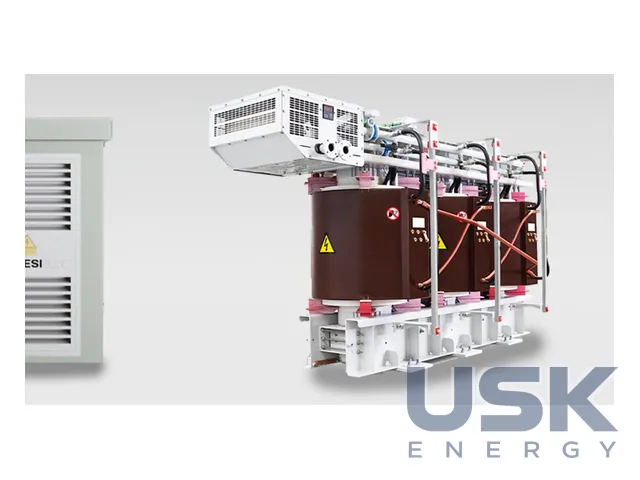

Частота 50, 60 або 16⅔ Гц, охолодження AN, ANAN, ANAF або AFWF. Клас нагрівостійкості F, ступінь захисту від IP00 до IP54. Стандартний апарат постачають без кожуха, тобто IP00. Якщо трансформатор ставлять у кожух, основу кожуха піднімають над підлогою на 150 мм для апаратів до 800 кВА, на 200 мм до 1600 кВА і на 240 мм для більших. Мінімальна витрата охолоджувального повітря становить 4 м3 за хвилину на кожен кіловат втрат. Від вентиляційних отворів до стіни залишають відстань, як правило, близько двох третин висоти вентиляційної решітки.
Кожен трансформатор перед відвантаженням проходить приймально-здавальні випробування за IEC 60076-11. Ярма стягнуто точно розташованими сталевими пресувальними балками, а для переміщення апарат має плоскі ролики в поздовжньому і поперечному напрямках. Трансформатор, не розрахований на роботу з перетворювачем, не можна навантажувати повною потужністю на випрямляч, бо гармоніки перегрівають обмотки, і такий режим треба погоджувати з виробником. У приміщеннях з сильним запиленням, на металургійних заводах, у кар'єрах і на будмайданчиках обмотки очищують щонайменше раз на рік.
Технічні характеристики
| Напруга | ВН до 36 кВ, НН до 24 кВ |
|---|---|
| Класи | E2–E4, C2–C4, F1 |
| Частота | 50, 60 і 16⅔ Гц |
| Охолодження | AN, ANAN, ANAF, AFWF |
| Клас нагрівостійкості | F |
| Часткові розряди | < 10 пКл |
| Ступінь захисту | IP00 – IP54 |
Запит ціни та строку поставки
Hitachi Energy RESIBLOC® — сухі трансформатори з литою ізоляцією до 36 кВ, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 80 00 (сухі, ≤1 кВА) 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 31 80 (сухі, ≤1 кВА) 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 31 40 35 (сухі, <40 ВА) 8504 31 40 65 (сухі, 40 ВА – <1 кВА) 8504 31 60 00 (сухі, 1 кВА) 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 31 90 00 (сухі, ≤1 кВА) 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим ізоляція RESIBLOC відрізняється від звичайної литої?
Обмотки заливаються епоксидною смолою зі скловолокном без форми, що підвищує механічну міцність.
Які кліматичні та екологічні класи має трансформатор?
E2–E4, C2–C4 і F1, рівень часткових розрядів менше 10 пКл.
На яку напругу і частоту розрахований RESIBLOC?
ВН до 36 кВ, НН до 24 кВ, частота 50, 60 або 16⅔ Гц.
