CAHORS — сухий трансформатор з литою ізоляцією 160–2500 кВА
Сухий трансформатор CAHORS з литою ізоляцією потужністю 160–2500 кВА, первинна напруга 5–35 кВ, вторинна 410 В. Ставиться всередині будівель з підвищеними вимогами пожежної безпеки.
- Потужність
- 160–2500 кВА
- Первинна напруга
- 5–35 кВ, ±2,5 % / ±5 %
- Вторинна напруга
- 410 В
- Охолодження
- AN
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухий трансформатор CAHORS із литою ізоляцією призначений для внутрішнього встановлення, коли масляний трансформатор у будівлі небажаний через пожежне навантаження та ризик витоку. Потужність 160–2500 кВА, первинна напруга 5–35 кВ, вторинна 410 В. Типові об’єкти охоплюють лікарні, торговельні центри, ЦОД і адміністративні будівлі, а виробник також зазначає в’язниці, готелі й ресторани, навчальні та культурні будівлі, висотні будинки, портові зони, промисловість і громадські простори з підвищеним захистом від пожежі.
Обмотки СН залито епоксидною смолою, охолодження природне повітряне AN. За описом CAHORS, лита ізоляція добре переносить теплові удари й не розтріскується з часом, стійка до навколишнього середовища та пожежі. Трансформатор виконано за класами E2, C2 і F1, це підтверджено випробуваннями в акредитованій лабораторії за NF EN 52726. Клас E2 означає стійкість до вологості та забруднення, C2 роботу у важких температурних умовах, F1 безпеку під час пожежі. Виробник зазначає, що безвідмовність таких трансформаторів порівнянна з масляними, і рекомендує їх також для промислових приміщень з агресивним, вологим і запиленим середовищем.
Масла в конструкції немає, тому трансформатор можна ставити поруч із приміщеннями, де перебувають люди. Регулювання первинної напруги ±2,5 % або ±5 % виконується перемичками на вимкненому трансформаторі. Стандартні первинні напруги 15 і 20 кВ, є двонапругові виконання, інші значення на запит. Трансформатор відповідає IEC 60076-11 для сухих трансформаторів, навантаження розраховують за настановою IEC 60076-12, втрати відповідають EN 50588-1 і регламенту ЄС 548/2014, зі стандартними, зниженими або заданими замовником значеннями.
Тепловий контроль виконується двома способами на вибір. Перший варіант це 6 датчиків PTC, по 2 на обмотку, з електронним перетворювачем T119, що має 2 контакти, один на сигналізацію й один на вимкнення. Другий варіант це 3 датчики Pt100, по одному на обмотку, з перетворювачем T154, який показує температури й також має контакти сигналізації та вимкнення. Сигнали під’єднують до захисту трансформатора та в систему диспетчеризації будівлі.

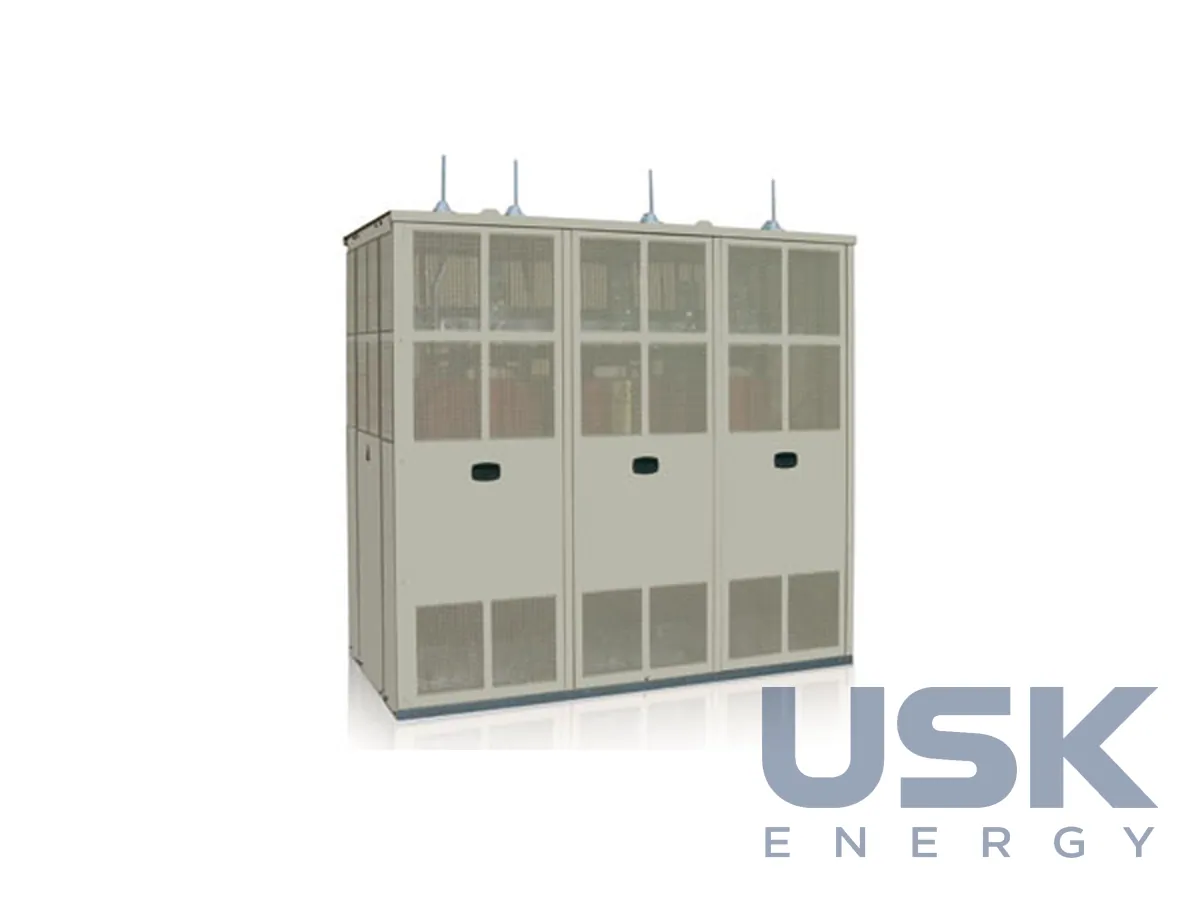

Трансформатор може постачатися в кожусі IP 315 за IEC 60529 (днище IP 215) без зниження номінальної потужності. Кожух замикається на замок. Під’єднання СН виконується зверху, безпосередньо на трансформаторі на контактні майданчики або на даху кожуха через втичні вводи 24 кВ/250 А за NF EN 50180 з блокуванням. Під’єднання НН теж зверху, на майданчики або на шинні виводи за NF EN 50387. Для переміщення передбачено опори та котки за NF EN 50216-4.
Для встановлення важливо правильно розрахувати вентиляцію приміщення, бо сухий трансформатор віддає тепло безпосередньо в повітря камери. У каталозі CAHORS для кожної потужності наведено втрати, напругу КЗ, струм КЗ на стороні НН, ККД, габарити та масу з кожухом і без нього, за цими даними підбирають приміщення та систему вентиляції.
Технічні характеристики
| Потужність | 160–2500 кВА |
|---|---|
| Первинна напруга | 5–35 кВ, ±2,5 % / ±5 % |
| Вторинна напруга | 410 В |
| Охолодження | AN |
| Ізоляція | обмотки в епоксидній смолі |
| Класи | E2, C2, F1 |
Запит ціни та строку поставки
CAHORS — сухий трансформатор з литою ізоляцією 160–2500 кВА, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які класи має трансформатор CAHORS з литою ізоляцією?
Трансформатор виконаний за класами E2, C2 і F1, обмотки залиті епоксидною смолою.
Для яких об'єктів підходить сухий трансформатор?
Для внутрішнього встановлення в будівлях з підвищеними вимогами пожежної безпеки, наприклад у лікарнях, торговельних центрах, ЦОД і адміністративних будівлях.
Який діапазон потужності та напруг?
Потужність 160–2500 кВА, первинна напруга 5–35 кВ з регулюванням ±2,5 % або ±5 %, вторинна 410 В.
