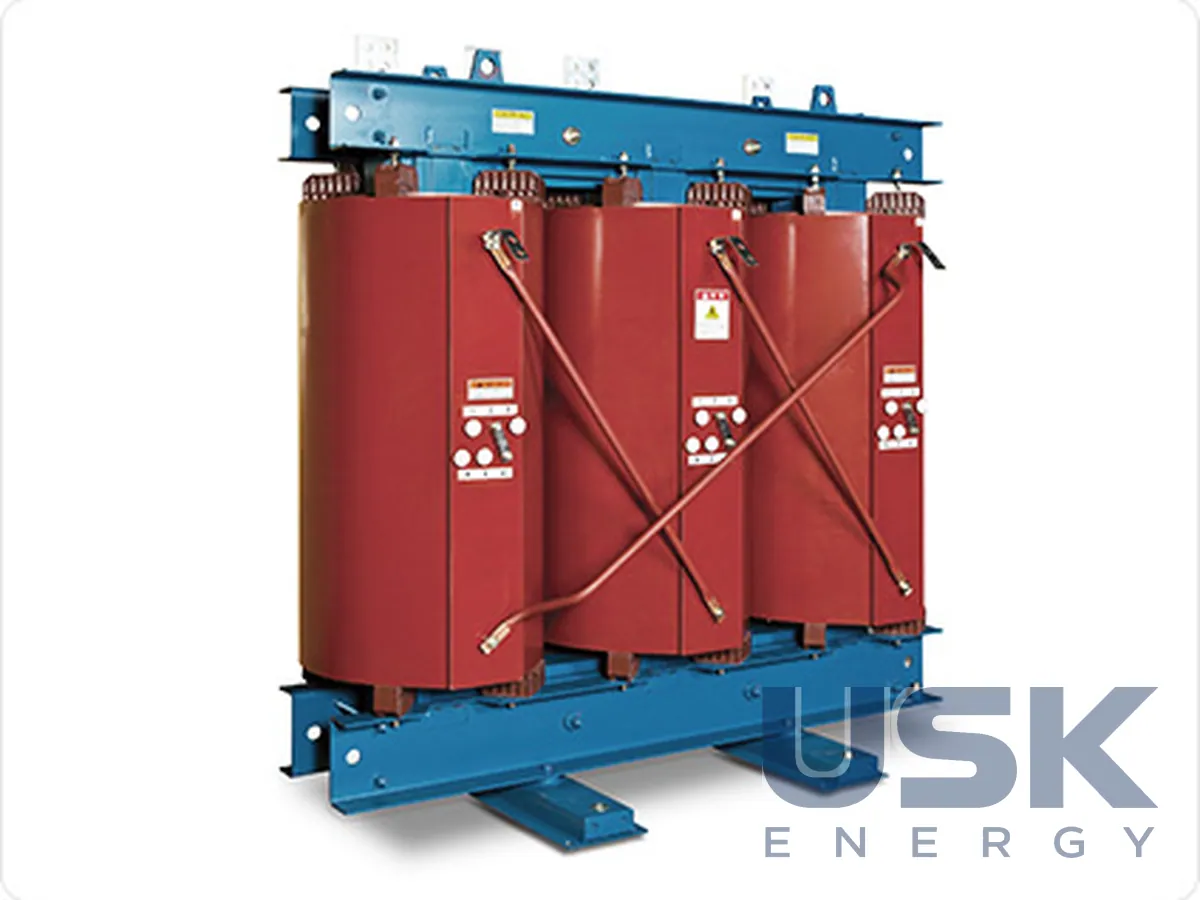

HD Hyundai Electric — сухі трансформатори з литою ізоляцією 100–20 000 кВА
Сухі трансформатори HD Hyundai Electric з литою ізоляцією випускаються потужністю 100–20 000 кВА на напругу до 36 кВ. Є виконання для АЕС, суден і вітроустановок.
- Потужність
- 100–20 000 кВА
- Напруга
- 220 В – 36 кВ
- Виробнича потужність
- 5000 МВА
- Особливості
- вогнестійкі, малошумні, виконання Q-Class для АЕС, для суден і вітроенергетики
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі трансформатори HD Hyundai Electric з литою ізоляцією виготовляються потужністю 100–20 000 кВА з напругами обмоток 220 В – 36 кВ. Виробнича потужність за сухими трансформаторами 5000 МВА. Трансформатори вогнестійкі та малошумні, оливи в конструкції немає, тому їх ставлять усередині приміщень. За описом виробника вони особливо підходять там, де пожежа або забруднення ґрунтових вод становлять серйозний ризик, а для зовнішнього встановлення трансформатор розміщують у захисній шафі.
Досвід HD Hyundai у литих трансформаторах налічує понад 20 років. У розрахунках поєднують електричні, конструкційні та теплові методи, знижують втрати, підвищують ефективність охолодження і застосовують удосконалену технологію заливки, щоб зменшити габарит і масу. Лита ізоляція стійка до розтріскування. Електричні випробування підтверджують, що литий матеріал обмоток припиняє горіти, щойно зникає джерело енергії. Трансформатори пройшли типові випробування в міжнародних лабораторіях і відповідають IEC 60076-11 та IEEE Std C57.12.01, у стандартному ряді є, зокрема, класи 3.6 до 7.2 кВ.
Для атомних станцій випускається виконання Q-Class, і HD Hyundai першою в Кореї отримала таку кваліфікацію та поставила такі трансформатори. Литі трансформатори компанія постачає також для суден і вітроенергетики, як у Кореї, так і на експорт. Для цих застосувань важливі стійкість до вібрації, вологи та перепадів навантаження, а також відсутність горючої рідини на борту чи в гондолі ВЕС.
Стандартні моделі мають ступінь захисту IP00. Якщо потрібен захист від випадкового дотику чи води, трансформатор ставлять у захисний кожух IP20 (від сторонніх тіл діаметром понад 12 мм) або IP23 (те саме з захистом від крапель), складніший захист робиться на замовлення. Трансформатор має колеса для переміщення вздовж і поперек, що спрощує встановлення в приміщенні. Для збільшення резерву потужності трансформатор оснащують додатковою вентиляцією, яка дає приріст 30~40%. Залежно від потужності на раму ставлять два або три радіальні вентилятори з однофазними двигунами, живлення 1PH AC220V, 50/60Hz. Варто враховувати, що при такому підвищенні потужності втрати КЗ зростають приблизно вдвічі, а виводи НН через брак місця виносять нагору.
Обслуговування литого трансформатора нескладне, конструкція з самого початку розрахована на просте встановлення та обслуговування. Поставки йдуть із кожухами для внутрішнього встановлення. Для параметрів поза стандартним рядом HD Hyundai надає консультації. У запиті потрібні потужність, напруги, група з'єднання, ступінь захисту кожуха, потреба в примусовій вентиляції, місце встановлення та, для АЕС, суден чи ВЕС, вимоги до кваліфікації обладнання. Якщо в навантаженні багато гармонік, наприклад від частотних приводів чи інверторів, це варто вказати окремо, щоб запас за нагрівом заклали в розрахунок обмоток.
Технічні характеристики
| Потужність | 100–20 000 кВА |
|---|---|
| Напруга | 220 В – 36 кВ |
| Виробнича потужність | 5000 МВА |
| Особливості | вогнестійкі, малошумні, виконання Q-Class для АЕС, для суден і вітроенергетики |
Запит ціни та строку поставки
HD Hyundai Electric — сухі трансформатори з литою ізоляцією 100–20 000 кВА, HD Hyundai Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужності у сухих трансформаторів HD Hyundai?
Від 100 до 20 000 кВА при напрузі обмоток 220 В – 36 кВ.
Чи є виконання для атомних станцій?
Так, для АЕС випускається виконання Q-Class.
Чи можна ставити ці трансформатори в приміщенні?
Так, трансформатори вогнестійкі й малошумні та постачаються з корпусами для внутрішнього встановлення.
