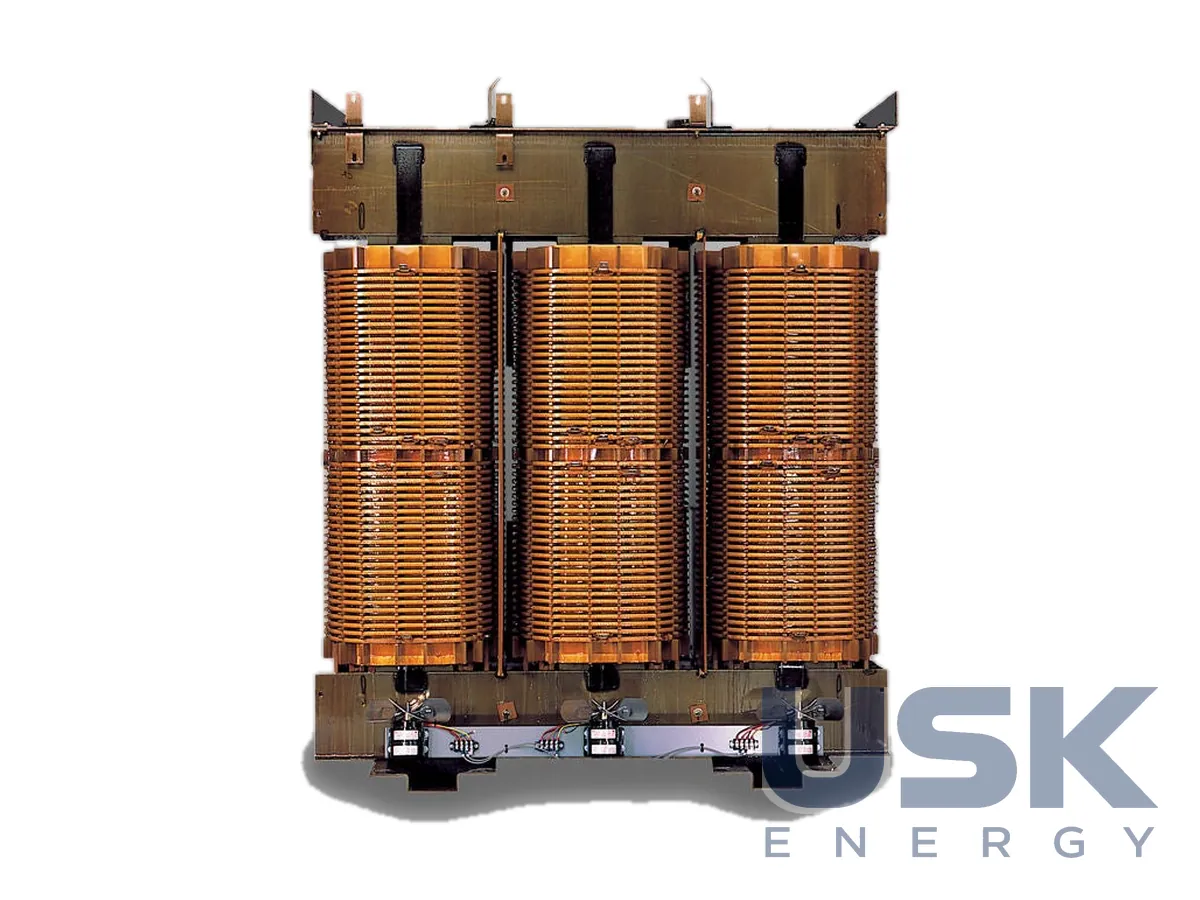

Hitachi Energy VPI/VPE — сухі трансформатори з відкритими обмотками до 30 МВА
Сухі вентильовані трансформатори Hitachi Energy VPI/VPE з відкритими обмотками потужністю до 30 МВА, ВН до 36 кВ, НН до 24 кВ. Обмотки просочуються під вакуумом і тиском, трансформатори ставлять на комерційних і промислових об'єктах.
- Потужність
- до 30 МВА
- Напруга
- ВН до 36 кВ, НН до 24 кВ
- Класи
- E2, C2, F1
- Частота
- 50, 60 і 16⅔ Гц
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухий трансформатор з відкритими обмотками охолоджується повітрям, яке вільно проходить між котушками і крізь вентиляційні канали обмоток. Такі апарати ставлять у комерційних будівлях, торгових і офісних центрах, лікарнях, на промислових підприємствах, тобто там, де масляний трансформатор потребував би окремої камери, маслоприймача і додаткових протипожежних заходів. Лінійка VPI/VPE охоплює потужності до 30 МВА за напруги ВН до 36 кВ і НН до 24 кВ, тож закриває і розподільчий рівень, і живлення великих промислових споживачів.
Дві технології відрізняються способом захисту ізоляції. У технології VPI обмотки просочуються поліефірним лаком, у VPE проходять багаторазову герметизацію смолою. Просочення під вакуумом і тиском спершу видаляє з обмотки повітря і вологу, а потім заганяє ізоляційний матеріал у всі проміжки між витками і шарами. Після полімеризації обмотка стає монолітною, без порожнин, де могли б виникати часткові розряди або накопичуватися волога. У VPE цикл герметизації повторюють кілька разів, і на поверхні обмотки утворюється щільніший і товщий захисний шар.
Виконання VPE створене для суден ВМС США, де умови значно жорсткіші, ніж у звичайному приміщенні. Багатошарова герметизація смолою краще захищає обмотки від вологи, солоного повітря, пилу і промислових забруднень. Смола має високу електричну міцність і подовжує термін служби ізоляції. За даними виробника, трансформатори VPE мають високу механічну стійкість і стійкість до коротких замикань, не створюють небезпеки пожежі чи вибуху і легші за порівнянні апарати з литими обмотками. Ці властивості роблять VPE доречним і на берегових об'єктах із забрудненим або вологим повітрям, наприклад у портах, на хімічних і металургійних підприємствах.
Трансформатори відповідають класам E2, C2 і F1 і випускаються на частоти 50, 60 і 16⅔ Гц. Клас E2 означає стійкість до частої конденсації і сильного забруднення, C2 допускає роботу і транспортування за низьких температур, F1 стосується поведінки під час пожежі, тобто обмеженого горіння і малого виділення диму. Частота 16⅔ Гц потрібна для залізничних мереж, де трансформатори живлять тягові підстанції або обладнання інфраструктури. Ступінь захисту корпусу задають від IP00 для встановлення в закритих електроприміщеннях до IP54 для приміщень з пилом і бризками води.
Продукція має сертифікацію UL, а заводи, де виготовляють трансформатори VPI і VPE, сертифіковані за ISO 9001. Під час вибору між VPI і VPE виходять з умов середовища. Для чистих сухих приміщень зазвичай достатньо VPI, для морських, прибережних і забруднених виробничих зон обирають VPE. У замовленні вказують потужність, напруги ВН і НН, частоту мережі, схему з'єднання обмоток, ступінь захисту корпусу, умови вентиляції приміщення і клас навколишнього середовища. Обслуговування сухого апарата зводиться до періодичного огляду, очищення обмоток від пилу і перевірки затягування з'єднань.
Технічні характеристики
| Потужність | до 30 МВА |
|---|---|
| Напруга | ВН до 36 кВ, НН до 24 кВ |
| Класи | E2, C2, F1 |
| Частота | 50, 60 і 16⅔ Гц |
| Технології | VPI (просочення поліефірним лаком), VPE (багаторазова герметизація смолою) |
| Сертифікація | UL |
Запит ціни та строку поставки
Hitachi Energy VPI/VPE — сухі трансформатори з відкритими обмотками до 30 МВА, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються технології VPI і VPE?
VPI передбачає просочення поліефірним лаком, VPE багаторазову герметизацію смолою, VPE створене для суден ВМС США.
Яка максимальна потужність і напруга?
До 30 МВА, ВН до 36 кВ, НН до 24 кВ.
Чи підходять трансформатори для тягових мереж 16⅔ Гц?
Так, крім 50 і 60 Гц, є виконання на 16⅔ Гц.
