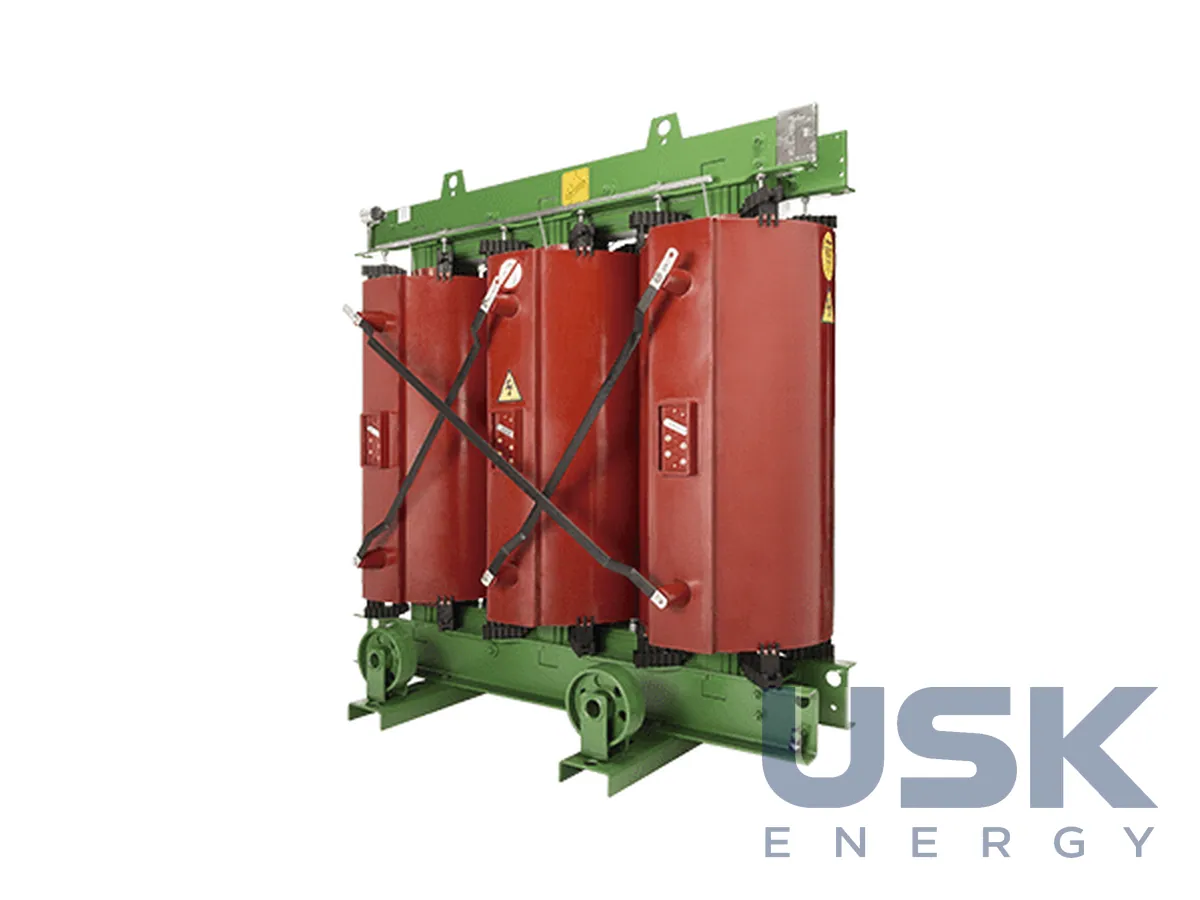

IMEFY — сухий трансформатор з литою ізоляцією 6–30 кВ, 50 кВА–20 МВА
Сухі трансформатори IMEFY з литою ізоляцією на напругу 6–30 кВ і потужність 50 кВА – 20 МВА. Застосовуються в приміщеннях з підвищеними вимогами до пожежної безпеки, у вологих і забруднених середовищах, на ВЕС і СЕС.
- Номінальна напруга
- 6–30 кВ
- Потужність
- 50 кВА – 20 МВА
- Ізоляція
- обмотка ВН залита епоксидною смолою у вакуумі
- Класи
- E3, C3, F1 за IEC 60076-11/-16 (сертифікат CESI/KEMA)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі трансформатори з литою ізоляцією IMEFY виготовляє 38 років. Лінійка охоплює номінальну напругу 6–30 кВ і потужність від 50 кВА до 20 МВА. Ці апарати ставлять там, де масляний трансформатор небажаний або заборонений, тобто в приміщеннях з підвищеними вимогами до пожежної безпеки, у вологих і забруднених середовищах, на ВЕС і СЕС. Виробник прямо називає умови, на які розрахована конструкція, а саме вологість, промислове і морське забруднення та високий ризик пожежі.
Обмотка ВН заливається епоксидною смолою у вакуумі. Вакуумна заливка потрібна, щоб у литому блоці не залишалося повітряних включень, у яких розвиваються часткові розряди. Рідкого діелектрика в трансформаторі немає, тому не потрібні маслоприймач, контроль рівня масла і заходи проти його розливу. Це спрощує встановлення в будівлях, підземних ТП і в гондолах або вежах вітрових установок.
Стійкість до зовнішніх умов підтверджена класами E3 (навколишнє середовище), C3 (кліматичний клас) і F1 (поведінка при пожежі) за IEC 60076-11/-16, є сертифікат CESI/KEMA. Під час останньої серії випробувань IMEFY провела ці тести на трансформаторі потужністю 1600 кВА за стандартом CEI 60076-16. Таке поєднання класів важливе для об'єктів, де трансформатор стоїть у неопалюваному приміщенні або піддається конденсації вологи.
Стандартна серія Eco Tier 2 у каталозі виробника охоплює потужності від 100 до 2500 кВА з алюмінієвими обмотками ВН і НН (Al/Al). Регулювання на боці ВН без збудження (ПБВ), від 3 до 7 положень зі ступенем 2,5%. Для класу ізоляції до 17,5 кВ наведені рівні 7,2 кВ BIL(60/20kV), 12 кВ BIL(75/28kV) і 17,5 кВ BIL(95/38kV), окремі таблиці складені для рівнів ізоляції 24 кВ і 36 кВ. Втрати навантаження в паспорті наводяться при 120 °C. Подвійна первинна напруга виконується на запит, інші характеристики узгоджуються з IMEFY.
Виробнича потужність заводу за сухими трансформаторами становить 5 000 шт./рік. Цей обсяг розрахований на серійні поставки для мереж і промисловості. Габарити можуть змінюватися без попереднього повідомлення, тому для проєкту приміщення ТП розміри варто підтверджувати під конкретне замовлення.
Для проєкту ТП із сухим трансформатором замовнику варто заздалегідь визначити номінальну потужність, напругу мережі СН, схему і групу з'єднання, а також умови в приміщенні. Важливо, чи буде трансформатор стояти в захисному кожусі, яка температура і вологість очікуються, чи є в повітрі промисловий пил або сіль з моря. Від цього залежить, які класи середовища, клімату і пожежної поведінки потрібні, і чи достатньо стандартної серії Eco Tier 2, чи потрібне спеціальне виконання.
Технічні характеристики
| Номінальна напруга | 6–30 кВ |
|---|---|
| Потужність | 50 кВА – 20 МВА |
| Ізоляція | обмотка ВН залита епоксидною смолою у вакуумі |
| Класи | E3, C3, F1 за IEC 60076-11/-16 (сертифікат CESI/KEMA) |
| Виробнича потужність | 5 000 шт./рік |
Запит ціни та строку поставки
IMEFY — сухий трансформатор з литою ізоляцією 6–30 кВ, 50 кВА–20 МВА, IMEFY. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які класи стійкості має трансформатор?
Класи E3, C3 і F1 за IEC 60076-11/-16, підтверджені сертифікатом CESI/KEMA.
Який діапазон напруги та потужності?
Від 6 до 30 кВ і від 50 кВА до 20 МВА.
Як виконана ізоляція обмоток?
Обмотка ВН заливається епоксидною смолою у вакуумі, трансформатор сухий, без рідкого діелектрика.
