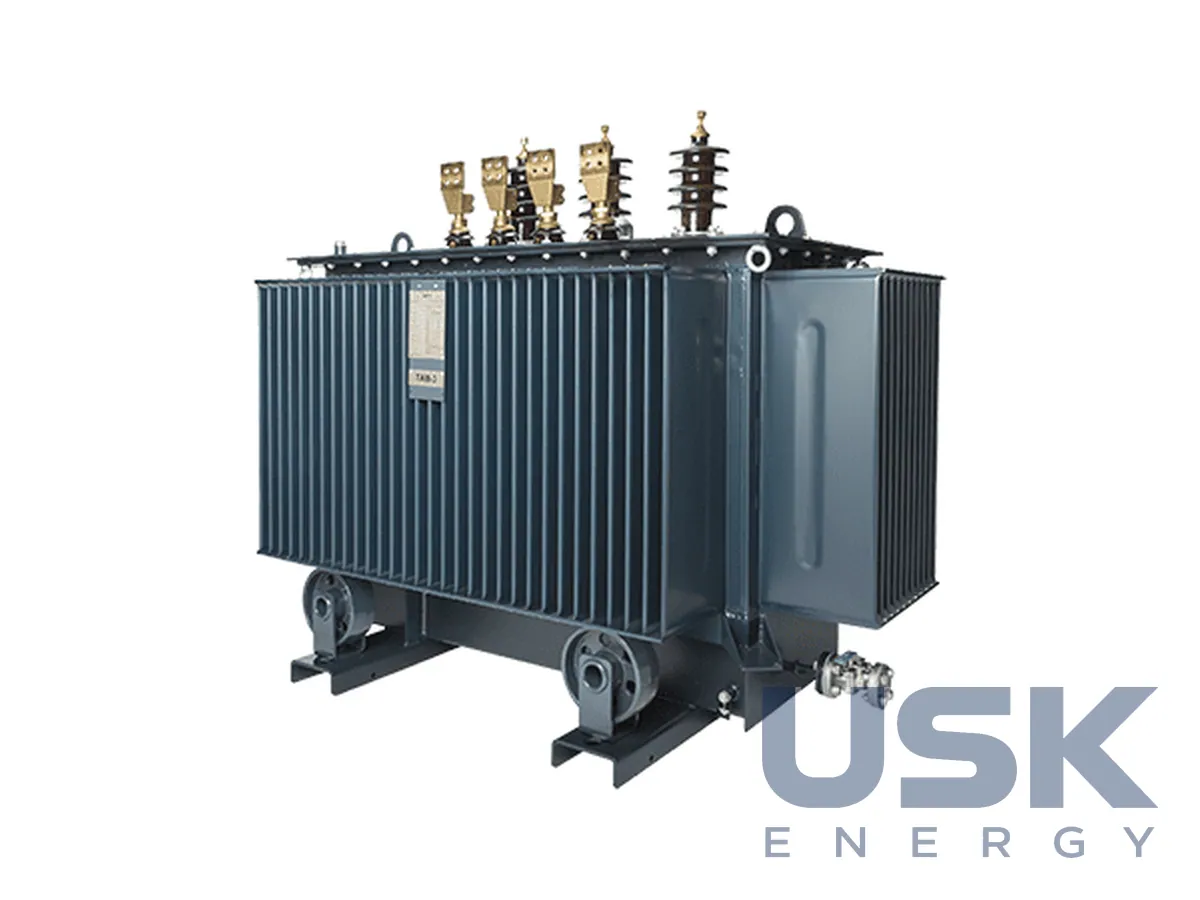

IMEFY — розподільний трансформатор масляний/на ефірах 6–72,5 кВ, 25 кВА–5 МВА
Трифазні розподільні трансформатори IMEFY в діелектричній рідині на напругу 6–72,5 кВ і потужність 25 кВА – 5 МВА. Виконання зі зниженими втратами для ТП мережевих компаній, промисловості та об'єктів ВДЕ.
- Номінальна напруга
- 6–72,5 кВ
- Потужність
- 25 кВА – 5 МВА
- Ізоляційна рідина
- мінеральне масло, синтетичні або натуральні ефіри
- Енергоефективність
- Регламент ЄС 548/2014 (Ecodesign, Tier 2)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Розподільні трансформатори IMEFY в діелектричній рідині випускаються на номінальну напругу 6–72,5 кВ і потужність від 25 кВА до 5 МВА. Це трифазні апарати зі зниженими втратами для ТП мережевих компаній, промислових підприємств і об'єктів ВДЕ. Виробник має 47 років досвіду в цій продукції, а самі трансформатори схвалені численними енергокомпаніями Європи та інших регіонів. Отримання цих погоджень вимагало від IMEFY значних інвестицій у технологічне обладнання на всіх етапах виробництва.
Трансформатори для європейського ринку виготовляються за Регламентом ЄС 548/2014 з низькими втратами (Ecodesign, Tier 2). Для власника мережі це менші втрати холостого ходу і короткого замикання протягом усього строку служби, що особливо відчутно на ТП, які цілодобово працюють під напругою. Бак заповнюється мінеральним маслом, синтетичними або натуральними ефірами. Ефіри обирають там, де важливі пожежна безпека та екологія, наприклад у ТП поблизу житлової забудови або на об'єктах ВДЕ.
Стандартна серія Eco Tier 2 у каталозі виробника охоплює потужності від 100 до 2500 кВА з алюмінієвими обмотками ВН і НН (Al/Al). Первинна напруга в цій серії становить від 6 кВ (до 1000 кВА) до 24 кВ, подвійна первинна напруга виконується на запит. Регулювання на боці ВН виконується без збудження (ПБВ), від 3 до 7 положень зі ступенем 2,5%. Для класу ізоляції до 24 кВ наведені рівні 7,2 кВ BIL(60/20kV), 12 кВ BIL(75/28kV), 17,5 кВ BIL(95/38kV) і 24 кВ BIL(125/50kV). Окрема таблиця характеристик складена для рівня ізоляції 36 кВ.
Повний діапазон лінійки ширший за стандартну серію. Трансформатори більшої потужності і на вищі класи напруги, до 72,5 кВ, виконуються за погодженням з виробником, як і інші нестандартні характеристики. IMEFY попереджає, що габарити можуть змінюватися без попереднього повідомлення, тому для проєкту ТП розміри і маси варто уточнювати під конкретне замовлення.
Виробнича потужність заводу за цим напрямом сягає 10 000 шт./рік. Для мережевих компаній, які закуповують трансформатори партіями під програми реконструкції ТП, це означає стабільну номенклатуру за потужностями і напругами з єдиним рівнем втрат за Ecodesign.
Під час вибору конкретного трансформатора варто звернути увагу на кілька параметрів. Перший параметр стосується класу ізоляції, який визначається номінальною напругою мережі СН у точці встановлення. Другий пов'язаний з потужністю і схемою з'єднання обмоток під характер навантаження ТП. Третій стосується типу рідини, де мінеральне масло підходить для звичайних ТП, а ефіри обирають для об'єктів з посиленими вимогами до пожежної та екологічної безпеки. Подвійна первинна напруга корисна мережам, які планують перевести ділянку на інший клас напруги.
Технічні характеристики
| Номінальна напруга | 6–72,5 кВ |
|---|---|
| Потужність | 25 кВА – 5 МВА |
| Ізоляційна рідина | мінеральне масло, синтетичні або натуральні ефіри |
| Енергоефективність | Регламент ЄС 548/2014 (Ecodesign, Tier 2) |
| Виробнича потужність | 10 000 шт./рік |
Запит ціни та строку поставки
IMEFY — розподільний трансформатор масляний/на ефірах 6–72,5 кВ, 25 кВА–5 МВА, IMEFY. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон напруги та потужності?
Номінальна напруга 6–72,5 кВ, потужність від 25 кВА до 5 МВА.
Якими рідинами заповнюється трансформатор?
Мінеральним маслом, синтетичними або натуральними ефірами.
Яким нормам енергоефективності відповідають втрати?
Регламенту ЄС 548/2014 (Ecodesign, Tier 2).
