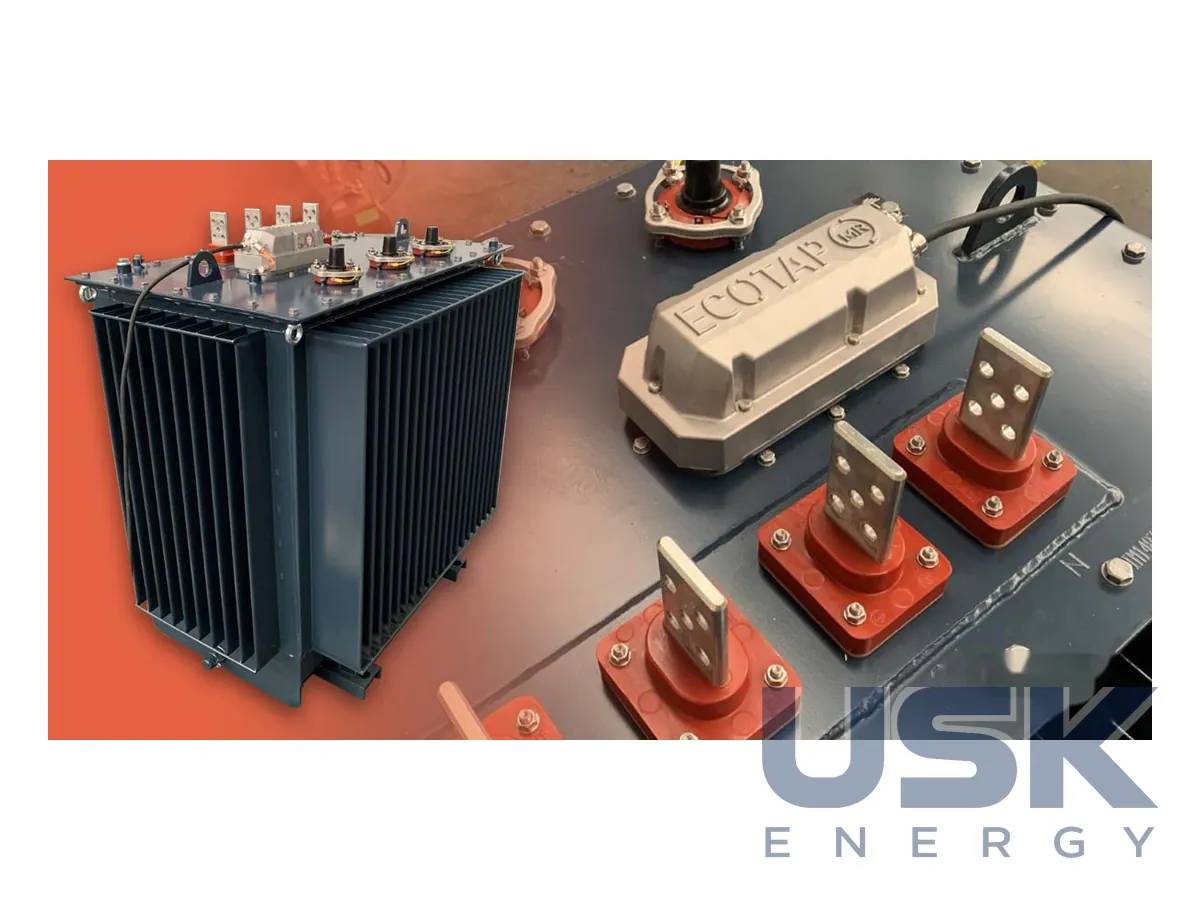

IMEFY i-Trafo — регульований розподільний трансформатор з ECOTAP VPD
IMEFY i-Trafo — розподільний трансформатор із вбудованим РПН ECOTAP VPD. Він автоматично підтримує стабільну напругу в розподільній мережі, коли змінюються напруга СН, навантаження чи генерація на боці НН.
- Регулювання
- під навантаженням, система ECOTAP VPD (Maschinenfabrik Reinhausen)
- Призначення
- компенсація коливань напруги СН і змін навантаження/генерації на боці НН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Більшість трансформаторів у розподільних мережах працює без регулювання під навантаженням. Коли напруга в мережі змінюється, такий трансформатор сам підлаштуватися не може. Щоб перейти на іншу відпайку, його треба вивести з роботи, зняти напругу і вручну переставити перемикач ПБВ. Для мережевої компанії це планові відключення споживачів, виїзд бригади і час, а підібрана відпайка все одно розрахована лише на середній режим.
IMEFY i-Trafo побудований інакше. Трансформатор комплектується системою ECOTAP VPD виробництва Maschinenfabrik Reinhausen і фактично стає регулювальним трансформатором. Перемикання ступенів відбувається під навантаженням, без вимкнення і без участі персоналу, а напруга в розподільній мережі підтримується стабільною. Виробник вказує, що i-Trafo працює в розподільних мережах будь-якого типу. Конструкція поєднує пристрій регулювання Reinhausen з досвідом IMEFY у проєктуванні та виготовленні розподільних трансформаторів.
Регулювання вирішує дві задачі, і обидві пов'язані з тим, що мережа давно перестала бути односторонньою. Перша полягає в компенсації коливань напруги на боці СН, які приходять з живильної мережі. Друга пов'язана з боком НН, де трансформатор динамічно відпрацьовує зміни навантаження і генерації. Друга задача стає дедалі важливішою, бо до мереж НН приєднують СЕС, теплові насоси, зарядні станції та інші споживачі з різким графіком, і без регулювання напруга на шинах ТП то зростає вище норми, то просідає.
Серед користувачів i-Trafo виробник називає енергопостачальні компанії, промислові підприємства та оператори вітрових установок. Для мережевої компанії регульований трансформатор у ТП означає, що напругу в межах норми можна тримати без перебудови мережі НН і без прокладання додаткових ліній. Для промислового споживача це стабільна напруга на власних шинах незалежно від того, що відбувається в зовнішній мережі СН. Для об'єкта генерації це можливість видавати потужність, не виходячи за допустимі рівні напруги в точці приєднання.
IMEFY презентувала i-Trafo як розвиток лінійки розподільних трансформаторів для задач, пов'язаних з перетворенням і постачанням енергії. Номінальна потужність, клас напруги і діапазон регулювання визначаються під конкретне замовлення разом з виробником. Під час підбору варто враховувати рівень коливань СН у точці встановлення та очікувану частку генерації на боці НН.
Під час запиту на i-Trafo виробнику зазвичай передають номінальну потужність, напруги обмоток ВН і НН, схему і групу з'єднання, бажаний діапазон і крок регулювання, тип ізоляційної рідини та вимоги до зв'язку з диспетчерською. Окремо варто описати характер навантаження на боці НН, наприклад частку СЕС, наявність зарядних станцій або великих двигунів. За цими даними IMEFY разом з фахівцями Reinhausen підбирає виконання ECOTAP VPD і параметри уставок регулятора, щоб трансформатор працював у мережі без ручних перемикань.
Технічні характеристики
| Регулювання | під навантаженням, система ECOTAP VPD (Maschinenfabrik Reinhausen) |
|---|---|
| Призначення | компенсація коливань напруги СН і змін навантаження/генерації на боці НН |
Запит ціни та строку поставки
IMEFY i-Trafo — регульований розподільний трансформатор з ECOTAP VPD, IMEFY. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 21 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який пристрій РПН встановлений в i-Trafo?
ECOTAP VPD виробництва Maschinenfabrik Reinhausen, він перемикає ступені під навантаженням.
Які коливання компенсує трансформатор?
Коливання напруги на боці СН, а також зміни навантаження і генерації на боці НН.
Чим i-Trafo відрізняється від нерегульованого трансформатора?
Нерегульований трансформатор для зміни відпайки вимикають і перемикають вручну. В i-Trafo ступені змінюються автоматично без вимкнення.
