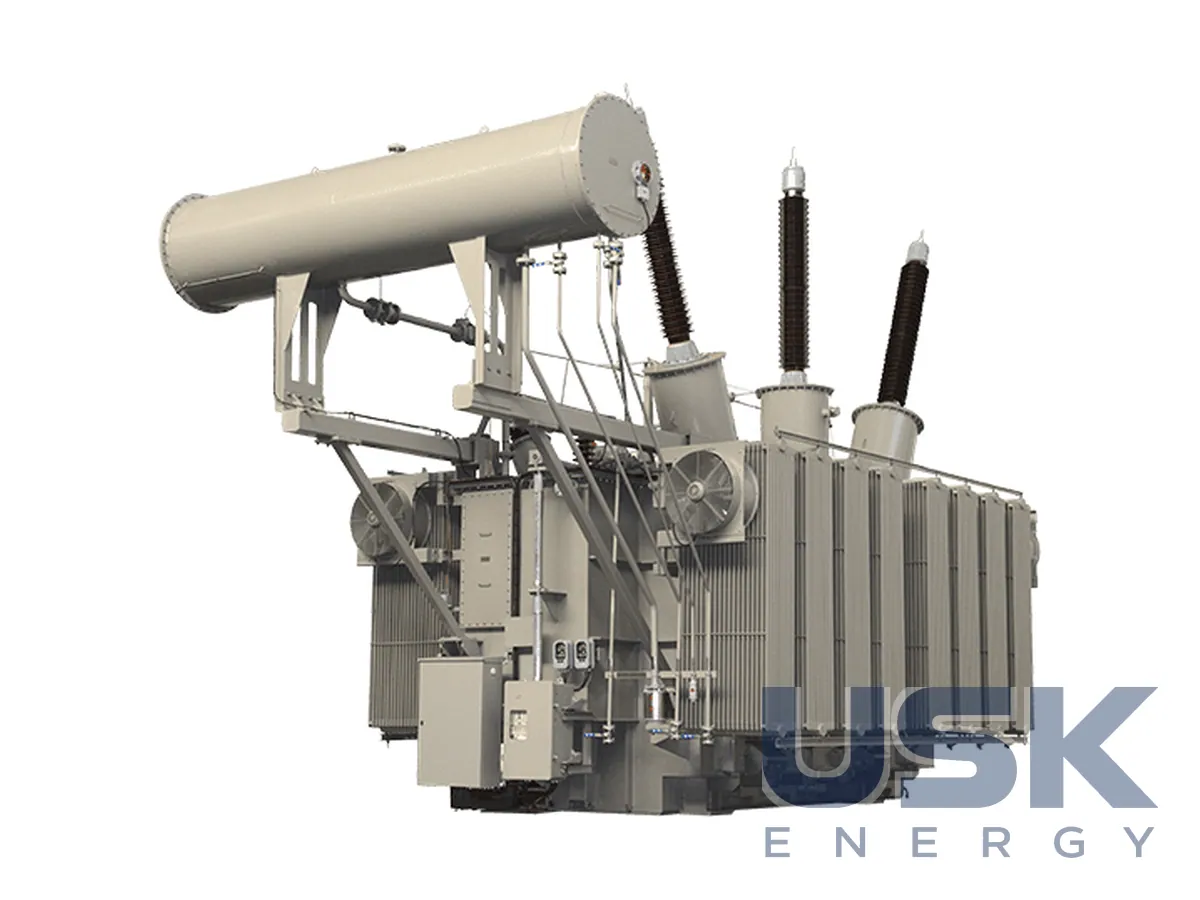

IMEFY — силовий масляний трансформатор 33–245 кВ, 6–160 МВА

Опис

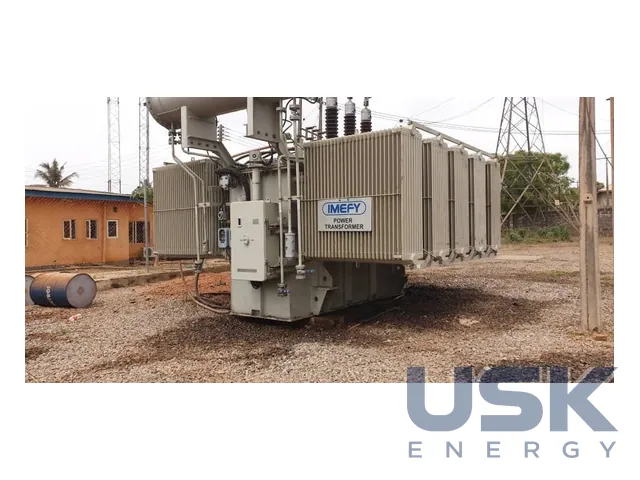

Силові трансформатори IMEFY виготовляє вже 17 років, і ця лінійка охоплює номінальну напругу 33–245 кВ та потужність 6–160 МВА. Апарати не випускаються серійно за каталогом. Кожен трансформатор проєктується під конкретну підстанцію чи об'єкт генерації, з урахуванням схеми мережі, режимів навантаження і умов встановлення. Типові замовники працюють з підстанціями мереж, ВЕС, СЕС і ГЕС, промисловими підприємствами та тяговим електропостачанням.

Проєкт складається з кількох взаємопов'язаних частин. Це електромагнітний розрахунок, тепловий розрахунок, механічний розрахунок і розрахунок рівня шуму трансформатора. Для цієї роботи в IMEFY є окремий інженерний підрозділ зі спеціалізованим програмним забезпеченням і розрахунковими програмами для силових трансформаторів. Такий підхід потрібен, бо для апарата на 160 МВА чи 245 кВ помилка в тепловому або механічному розрахунку означає проблеми при КЗ і перегрівах, які потім не виправити на підстанції.

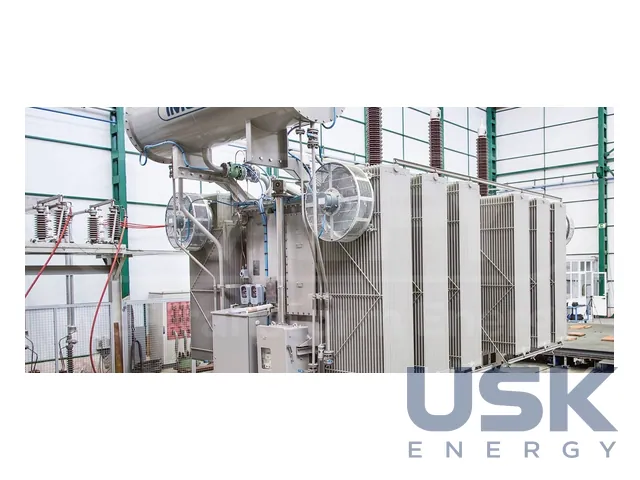

Активна частина працює в діелектричній рідині, базове виконання масляне. Згідно з областю сертифікації системи якості, IMEFY проєктує та виготовляє масляні й силіконові розподільні та силові трансформатори від 10 кВА до 160 МВА з рівнем ізоляції від 1,1 до 245 кВ. Сертифікат IQNet видано органом AENOR на систему менеджменту якості за ISO 9001. Окремо в тому ж документі вказані сухі трансформатори з литою ізоляцією та вимірювальні трансформатори струму й напруги для внутрішнього встановлення.

Як приклад реального проєкту виробник наводить трансформатор 37 МВА 66/30 кВ, поставлений для водневого електролізера компаній Iberdrola та bp. Подібні об'єкти мають специфічне навантаження, і трансформатор для них розраховують з урахуванням режиму роботи перетворювального обладнання. Ще один напрям становлять трансформатори видачі потужності ВЕС і СЕС, де апарат працює з генерацією, що змінюється протягом доби.

Виробнича потужність за лінійкою силових трансформаторів становить 50 шт./рік. Для проєктів у цьому класі напруги параметри узгоджуються на етапі технічного завдання, тобто номінальні напруги обмоток, схема і група з'єднання, діапазон регулювання та вимоги до рівня шуму. Після цього виконується індивідуальний розрахунок і випуск конструкторської документації. Що точніше заповнене технічне завдання, то менше уточнень виникає на етапі погодження креслень і тим простіше потім узгодити трансформатор з рештою обладнання підстанції.

Кожна частина розрахунку відповідає за свою ділянку. Електромагнітний розрахунок визначає втрати, напругу КЗ і розміри магнітопроводу та обмоток. Тепловий розрахунок перевіряє нагрівання обмоток і масла при номінальному навантаженні та перевантаженнях, з урахуванням способу охолодження і температури навколишнього середовища. Механічний розрахунок підтверджує, що обмотки витримають електродинамічні зусилля при КЗ. Розрахунок рівня шуму стає вирішальним, коли підстанція стоїть поблизу житлової забудови або коли замовник задає жорсткі акустичні вимоги.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
