Efacec Power Transformers (Core/Shell) — силові трансформатори до 1500 МВА, 525 кВ
Efacec випускає силові трансформатори стрижневого (Core) та броньового (Shell) типу потужністю до 1500 МВА на напругу до 525 кВ. Вони працюють у генерації й передаванні електроенергії. Серед них є блочні трансформатори для АЕС на 750 МВА і 500 кВ.
- Броньові (Shell)
- до 1500 МВА та 525 кВ (BIL 1675 кВ)
- Стрижневі (Core)
- до 350 МВА та 525 кВ (BIL 1675 кВ)
- Особливості Shell
- модульність, пофазна (роздільна) конфігурація для складного транспортування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Португальська Efacec випускає силові трансформатори двох конструкцій, стрижневого типу Core і броньового типу Shell. Їх застосовують на електростанціях як блочні підвищувальні трансформатори, на підстанціях магістральних і розподільних мереж, в автотрансформаторних вузлах зв'язку мереж різних напруг. Броньові машини випускаються потужністю до 1500 МВА на напругу до 525 кВ з рівнем ізоляції BIL 1675 кВ. Стрижневі розраховані на потужність до 350 МВА за того самого класу 525 кВ і BIL 1675 кВ. Перший розподільчий трансформатор компанія зробила 1949 року, а броньові трансформатори проєктує понад 60 років.
У броньовому трансформаторі обмотки зібрано з чергованих груп котушок високої та низької напруги, а магнітопровід охоплює їх ззовні. Такі групи легко переставляти в різних поєднаннях, тому Shell добре підходить під складні вимоги до напруги короткого замикання. Efacec понад 20 років робить багатонапругові трансформатори, де на одній обмотці виведено кілька рівнів напруги. Наприклад, один апарат працює на 500/161, 500/138 і 500/115 кВ з напругами КЗ 15,8 %, 17,8 % і 20,3 %. Така машина слугує єдиним резервом для підстанцій з різними напругами. Трансформатор на станції Рібатежу можна використати як резерв для п'яти електростанцій Португалії та Іспанії, а машина на станції Деніел у США підходить чотирьом станціям.

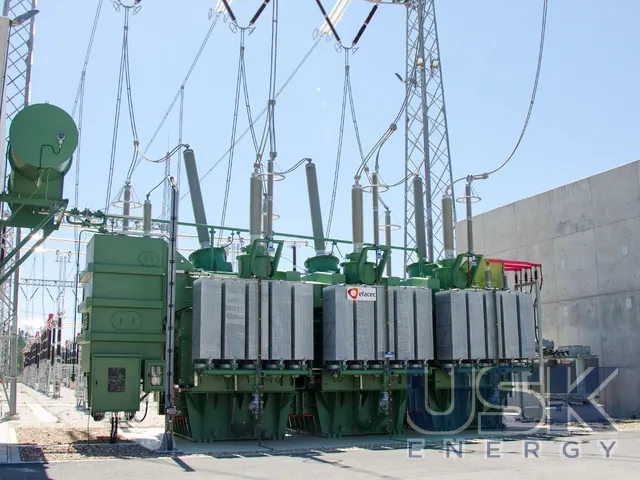

Конструкція Shell модульна. Трансформатор може працювати у вертикальному або горизонтальному положенні й стає на наявні фундаменти під час заміни старих машин. Для об'єктів зі складним транспортуванням передбачено пофазну, роздільну конфігурацію. Фази везуть окремо й збирають у трифазний трансформатор на місці, а в резерві досить тримати одну однофазну одиницю. Можливе й перевезення в горизонтальному положенні. Так було побудовано фазоповоротний автотрансформатор 450 МВА 400/150 кВ, що складається з автотрансформатора та послідовного трансформатора. На стороні 150 кВ він регулює амплітуду в 21 положенні (від -10 % до +7,5 %) і кут у межах ±25° з кількістю положень до 25.
Серед постачань є трифазний автотрансформатор 1200 МВА 400 кВ для Шотландії, блочні трансформатори 528 МВА 410 кВ і 508 МВА 416 кВ для Португалії, а також чотири блочні броньові трансформатори для АЕС у США, два по 750 МВА 500 кВ і два по 760 МВА 230 кВ, причому два з них під'єднано безпосередньо до реактора. Для мереж Іспанії поставлено 12 трансформаторів на 400 кВ і 245 кВ, для гідрокомплексу Алту-Тамега машини 410 кВ потужністю 245, 90 і 65 МВА. В Альпах для підстанцій Верхньої Дюранс завод зібрав на місці невеликий цех і високовольтну лабораторію та випробував там три трансформатори по 170 МВА.
Усього Efacec поставила майже 700 броньових трансформаторів приблизно 100 замовникам більш ніж у 20 країн. Виробництво сертифіковане за ISO9001, ISO14001 та ISO45001. Сервісні бригади супроводжують трансформатор від замовлення до кінця терміну служби, включно з обслуговуванням і ремонтом.
Технічні характеристики
| Броньові (Shell) | до 1500 МВА та 525 кВ (BIL 1675 кВ) |
|---|---|
| Стрижневі (Core) | до 350 МВА та 525 кВ (BIL 1675 кВ) |
| Особливості Shell | модульність, пофазна (роздільна) конфігурація для складного транспортування |
Запит ціни та строку поставки
Efacec Power Transformers (Core/Shell) — силові трансформатори до 1500 МВА, 525 кВ, Efacec. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність трансформаторів Efacec?
Броньові Shell до 1500 МВА, стрижневі Core до 350 МВА. Клас напруги в обох типів до 525 кВ.
Який рівень ізоляції BIL?
BIL 1675 кВ для броньових і стрижневих трансформаторів.
Чим зручний броньовий тип під час транспортування?
Конструкція Shell модульна і може виконуватися в пофазній, роздільній конфігурації. Так обладнання простіше доставити на об'єкт зі складною логістикою.
