Tesar — трансформатори сухі з литою ізоляцією 100 кВА – 20 МВА, до 52 кВ
Сухі трансформатори Tesar з литою епоксидною ізоляцією потужністю 100 кВА – 20 МВА та найбільшою робочою напругою до 52 кВ. Застосовуються в розподільних мережах, промислових перетворювачах, на СЕС, ВЕС, у системах BESS, ЦОД і на тягових підстанціях.
- Потужність
- 100 кВА – 20 МВА
- Найбільша робоча напруга
- до 52 кВ
- Ізоляція
- лита епоксидна смола
- Класи
- F1, C3, E4
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі трансформатори Tesar з литою ізоляцією виготовляються в Італії, Польщі та ОАЕ і працюють на всіх континентах. Лінійка починається зі стандартних розподільчих трансформаторів від 100 кВА і доходить до силових машин 20 МВА на напругу 52 кВ. Сфери застосування охоплюють розподільні мережі, промислові перетворювачі, СЕС і ВЕС, накопичувачі енергії BESS, ЦОД і тягові підстанції. Литий трансформатор ставлять там, де рідинне заповнення небажане або діють суворі екологічні та протипожежні вимоги, наприклад у житлових і громадських будівлях.

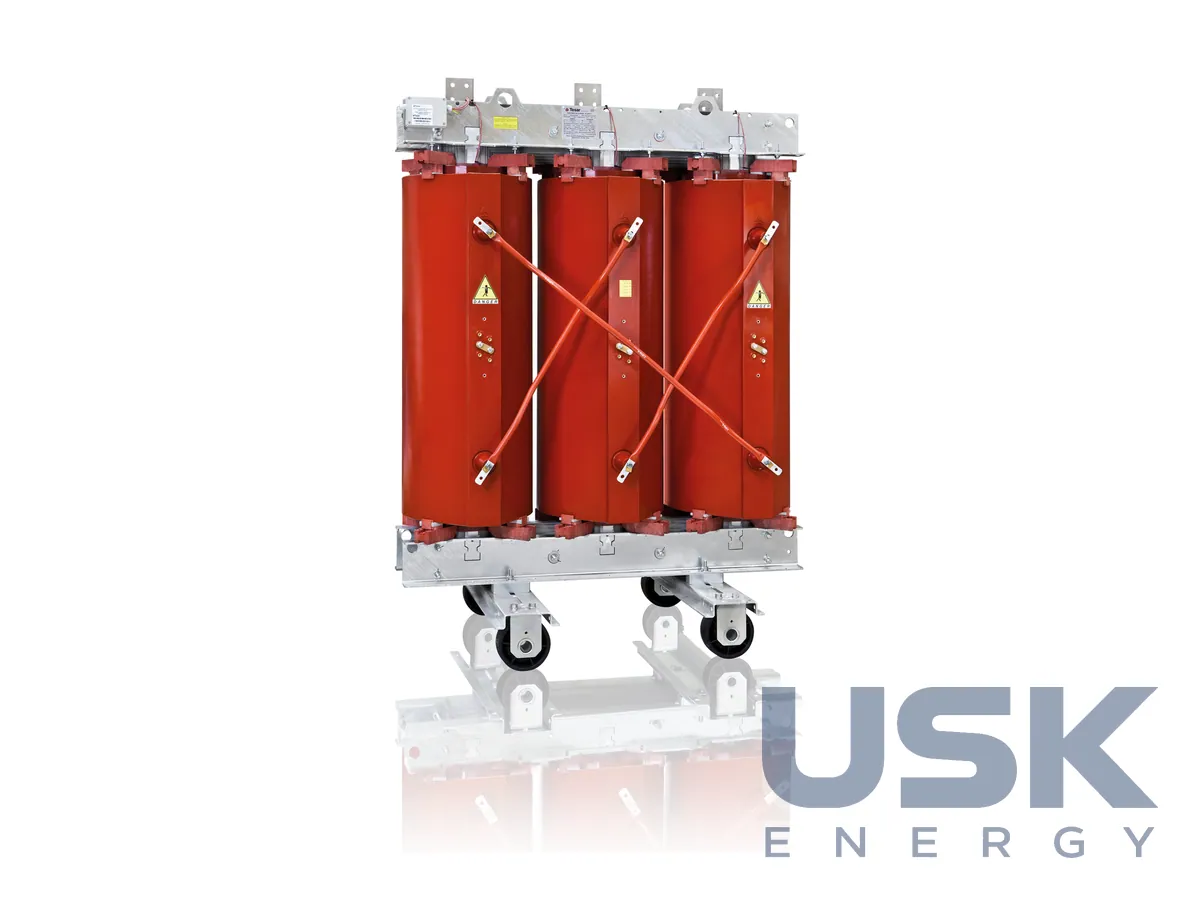

Конструкція класична для литих машин. Магнітопровід з холоднокатаної текстурованої електротехнічної сталі стоїть у рамі, на ньому розміщені обмотки НН і ВН, провідник обмоток алюмінієвий. Обмотки заливають епоксидною смолою, ізоляція самозгасна і при горінні виділяє мало токсичних газів. В обмотки НН вбудовують датчики PT 100 або PTC, сигнали від них виводять у клемну коробку для додаткових пристроїв. На боці ВН є клемна планка для перемикання відгалужень, також передбачені виводи нейтралі, точка заземлення, вушка для підйому й перетягування та візок з поворотними роликами.
Трансформатори виконуються за класами F1, C3 та E4 і відповідають IEC 60076-11:2018-10, де ці класи стосуються пожежостійкості, кліматичних умов і навколишнього середовища. Втрати відповідають регламенту ЄС 548/2014 етапів 1 і 2 та 2019/1783 етап 2. Серія EcoPlus2030 йде далі за вимоги Ecodesign Tier 2 і дає помітно менші втрати та викиди CO2. Для промисловості й тяги Tesar робить перетворювальні трансформатори на 6, 12, 18 і 24 пульси потужністю до 20 МВА, тягові трансформатори для залізниці, метро й трамваю, а також багатообмоткові машини для СЕС, ВЕС, біоенергетики та зарядних станцій електромобілів.

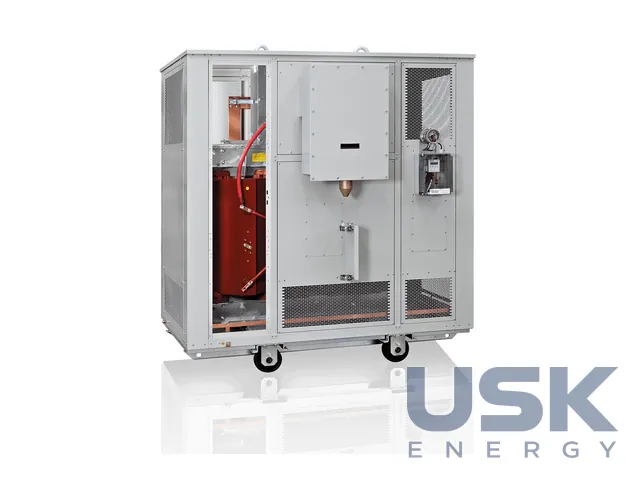

На замовлення трансформатор комплектують захисним кожухом, ОПН СН, системою контролю температури TSX і вентиляцією. Кожухи та вентилятори підбирають під місце встановлення, а TSX працює з датчиками в обмотках і керує вентиляторами. Випробування проводять у лабораторії, атестованій CESI. Програма включає приймально-здавальні, типові та спеціальні випробування за чинними IEC або за методикою, погодженою з замовником, вимірювальні прилади регулярно калібрують. Системи менеджменту Tesar сертифіковані за ISO 9001, ISO 14001 та ISO 45001.
Компанія працює з литою ізоляцією близько 40 років і ще в 1988 році почала постачання для CERN. За цей час Tesar вивчав процеси заливання, поведінку трансформаторів під час пожежі та старіння смоли, що важливо для машин усередині житлових будівель. Трансформатори Tesar встановлені на всіх стадіонах чемпіонату світу 2022 року в Катарі. Для Близького Сходу у 2007 році відкрито офіс у Дубаї, який веде продажі, технічну підтримку, сервіс на об'єкті та випробування, а в Аль-Айні є власний майданчик з лабораторією, атестованою ADWEA.
Технічні характеристики
| Потужність | 100 кВА – 20 МВА |
|---|---|
| Найбільша робоча напруга | до 52 кВ |
| Ізоляція | лита епоксидна смола |
| Класи | F1, C3, E4 |
| Втрати | Ecodesign ЄС 548/2014 |
| Опції | кожух, ОПН СН, контроль температури TSX, вентиляція |
Запит ціни та строку поставки
Tesar — трансформатори сухі з литою ізоляцією 100 кВА – 20 МВА, до 52 кВ, R&S Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 34 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги та потужності випускаються трансформатори Tesar?
Потужність від 100 кВА до 20 МВА, найбільша робоча напруга до 52 кВ.
Які класи за кліматом, середовищем і пожежостійкістю мають трансформатори?
Трансформатори виконані за класами F1, C3 та E4. Лита ізоляція самозгасна.
Які опції можна замовити до трансформатора?
Захисний кожух, ОПН СН, контроль температури TSX і вентиляцію.
