Rauscher & Stoecklin AMDT — трансформатори розподільчі з аморфним осердям
Оливні розподільчі трансформатори Rauscher & Stoecklin AMDT з тристрижневим магнітопроводом з аморфної сталі. Втрати неробочого ходу дуже низькі, тому серія підходить для мереж з малим середнім навантаженням.
- Магнітопровід
- аморфна сталь, тристрижневий
- Приклад виконання
- 400 кВА, з вільним диханням, втрати н.х. < 200 Вт
- Ізоляція
- оливна
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори Rauscher & Stoecklin AMDT відрізняються від звичайних оливних розподільчих машин матеріалом магнітопроводу. Замість шихтованої електротехнічної сталі тут використовують аморфну сталь, а сам магнітопровід тристрижневий, за схемою Evans. Аморфний матеріал має значно менші питомі втрати на перемагнічування, тому втрати неробочого ходу виходять дуже низькими. Ці втрати трансформатор споживає цілодобово, незалежно від того, скільки енергії йде до споживачів, і в мережі з малим середнім навантаженням саме вони визначають основну частку річних втрат.

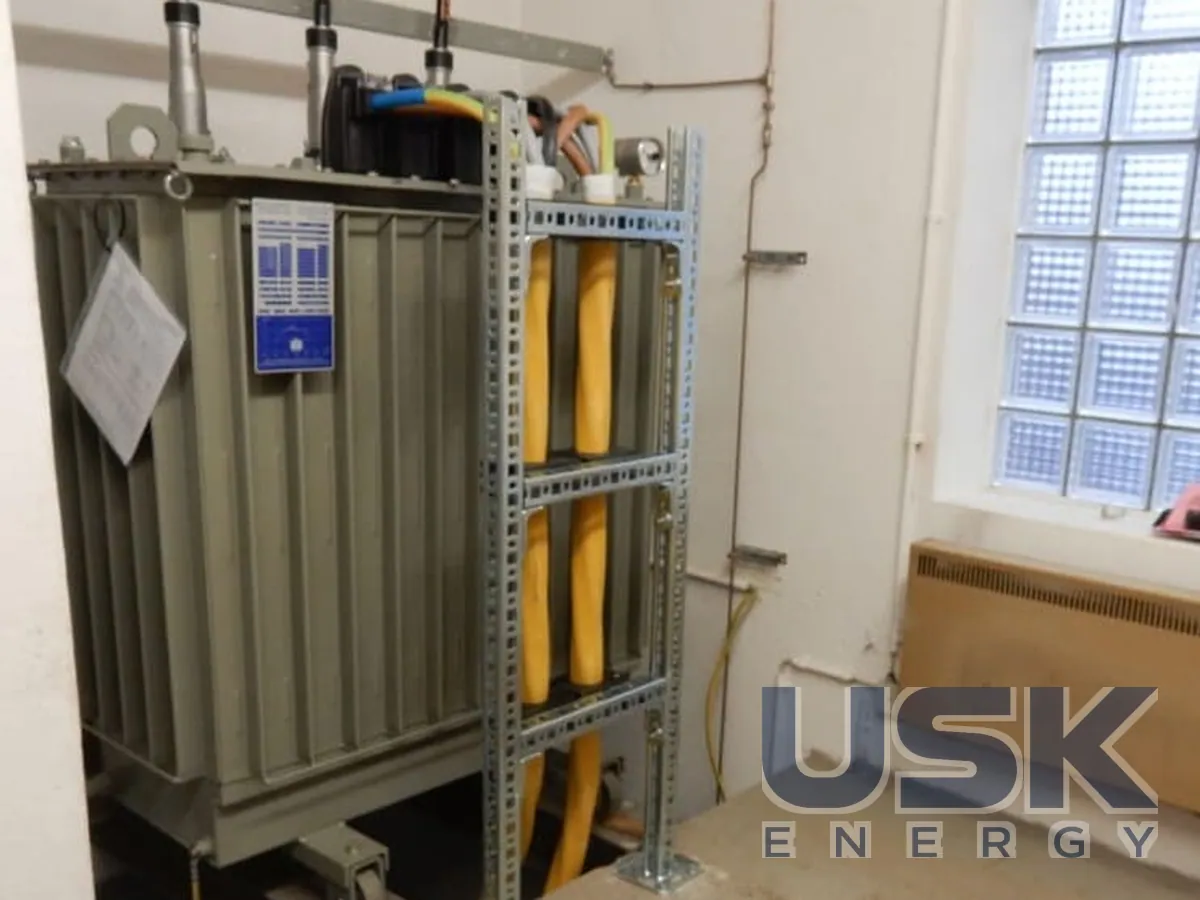

Ізоляція оливна, базове виконання з вільним диханням через розширювач. Як приклад виробник наводить машину номінальною потужністю 400 кВА, у якої втрати неробочого ходу менші за 200 Вт. Цей трансформатор Rauscher & Stoecklin розробила та виготовила для оператора мережі Technische Gemeindebetriebe Bischofszell (TGB) у швейцарському кантоні Тургау. Це був перший для заводу аморфний трансформатор з тристрижневим осердям Evans на 400 кВА, і гарантоване під час замовлення значення втрат 200 Вт вдалося помітно перевершити.
Проєкт показує, як такі машини підбирають. У районі Schweizerholzstrasse будували житловий комплекс з кількох багатоквартирних будинків і зарядною станцією для електромобілів у підземному паркінгу. Мережу району відтворили в програмі Neplan і змоделювали додаткове навантаження з урахуванням історії споживання. Аналіз показав слабкі місця, зокрема застарілий трансформатор 250 кВА. Під фактичний профіль навантаження R&S запропонувала аморфний трансформатор 400 кВА. Замовник прямо називав вирішальними нижчі базові втрати в міді та залізі. Трансформатор встановили в грудні 2020 року, а на перехідний період мережу живив старий трансформатор 630 кВА, підготовлений до утилізації.
Серія AMDT підходить для розподільних мереж з малим середнім навантаженням, житлових районів, сільських ліній і підстанцій, де трансформатор більшу частину доби недовантажений. Там різниця у втратах неробочого ходу відчутно знижує річні втрати енергії в мережі. Аморфна машина зберігає звичну для оливних трансформаторів конструкцію, тож її встановлюють і обслуговують так само, як стандартний розподільчий трансформатор. Потужність, напруги та виконання бака погоджують під конкретну мережу.
Rauscher & Stoecklin заснована в 1919 році та входить до швейцарської R&S Group, яка випускає трансформатори, комутаційну апаратуру та інше електрообладнання. Виробник пов'язує цей проєкт з Енергетичною стратегією Швейцарії 2050, що вимагає знижувати втрати під час передачі енергії. TGB, заснована в 1933 році, висувала до нового трансформатора високі вимоги щодо якості та енергоефективності, порівнювала варіанти і зупинилася на аморфній машині з міркувань екологічної відповідальності. Під час підбору AMDT для іншої мережі має сенс пройти той самий шлях, змоделювати мережу, врахувати історію навантаження та порівняти втрати неробочого ходу й короткого замикання різних варіантів на весь строк служби.
Технічні характеристики
| Магнітопровід | аморфна сталь, тристрижневий |
|---|---|
| Приклад виконання | 400 кВА, з вільним диханням, втрати н.х. < 200 Вт |
| Ізоляція | оливна |
Запит ціни та строку поставки
Rauscher & Stoecklin AMDT — трансформатори розподільчі з аморфним осердям, R&S Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які втрати неробочого ходу в трансформатора AMDT?
Для виконання 400 кВА з вільним диханням втрати неробочого ходу менші за 200 Вт.
З чого виконаний магнітопровід?
Магнітопровід тристрижневий, з аморфної сталі.
Для яких мереж підходять трансформатори з аморфним осердям?
Для розподільних мереж з малим середнім навантаженням, де важливі низькі втрати неробочого ходу.
