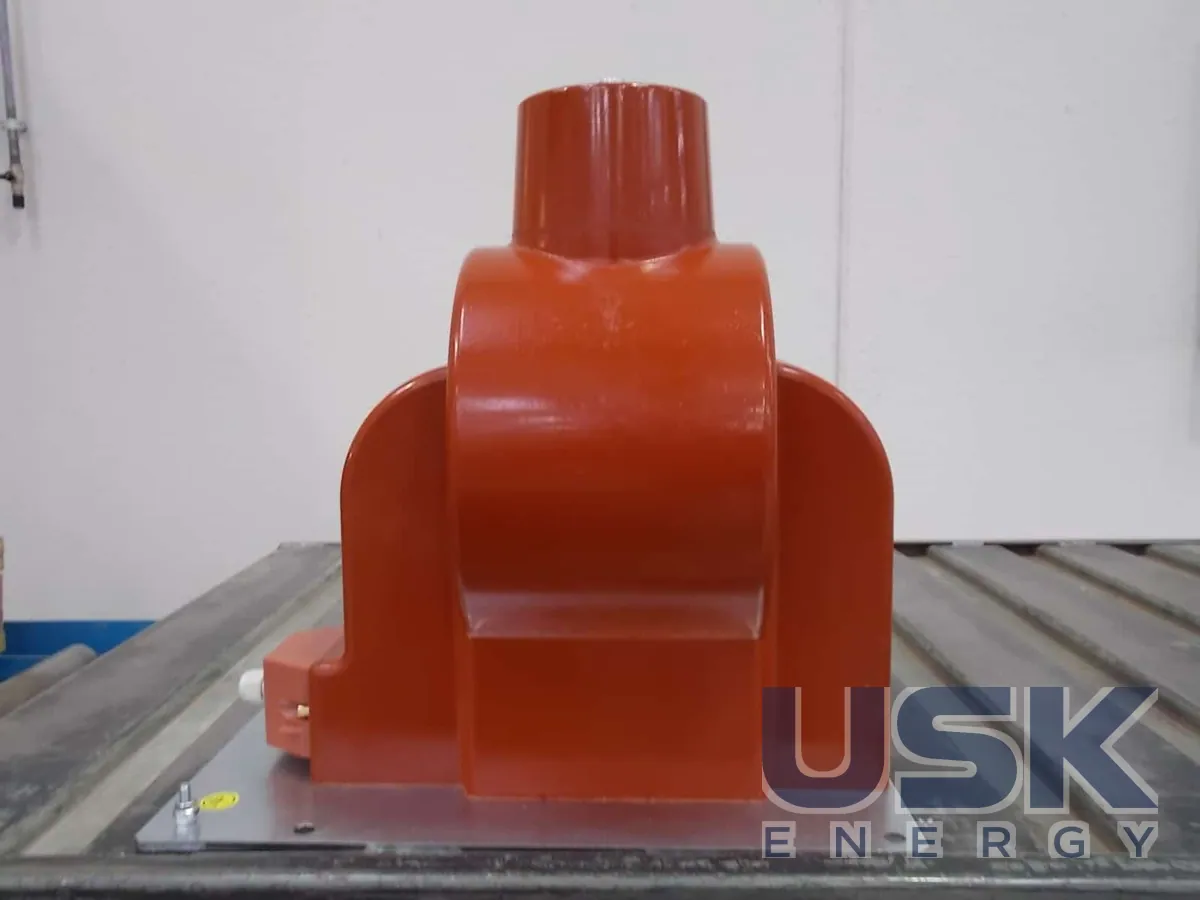

Tesar — трансформатори струму та напруги з литою ізоляцією до 36 кВ

Опис

Вимірювальні трансформатори Tesar виготовляються з литою смолою і призначені для внутрішнього встановлення в КРУ, комплектних пристроях, на вводах силових трансформаторів і вимикачів. Їх ставлять як в обліку, зокрема комерційному, так і в колах релейного захисту. Рівень ізоляції до 36 кВ закриває типові мережі середньої напруги. Трансформатори струму виготовляються та випробовуються за IEC 61869-1/2, трансформатори напруги за IEC 61869-1/3, а виробництво працює за системою якості UNI EN ISO 9001.

Трансформатори струму випускаються в кількох конструктивних рядах. Ряд CEI-UNEL має габарити за CEI-UNEL 21009, є також блочні трансформатори (Brick type) і ряд DIN з габаритами за DIN 42600-8. У цих рядах рівень ізоляції до 36 кВ, первинний струм одинарний або подвійний, від 5 А, кернів один, два або три. Подвійний коефіцієнт трансформації отримують перемиканням первинної обмотки до 2x300 А або вторинної до 2x1250 А чи 2x600 А, залежно від моделі. Струм термічної стійкості Ith до 40 кА x 1 с. Окремо є кільцеві трансформатори струму з рівнем ізоляції 0,72 кВ для первинного струму від 50 А.

Класи точності вимірювальних обмоток 0,5, 0,5s, 0,2 і 0,2s, захисних обмоток трансформаторів струму 5P10, 5P20 і 5P30. Класи 0,2s і 0,5s потрібні для комерційного обліку, де важлива точність на малих струмах. Захисні обмотки трансформаторів напруги виготовляють у класах 3P–6P. Кількість і класи обмоток підбирають під схему обліку та захистів конкретної комірки, наприклад обмотку класу 0,2s для обліку та обмотку класу 5P20 для захисту.

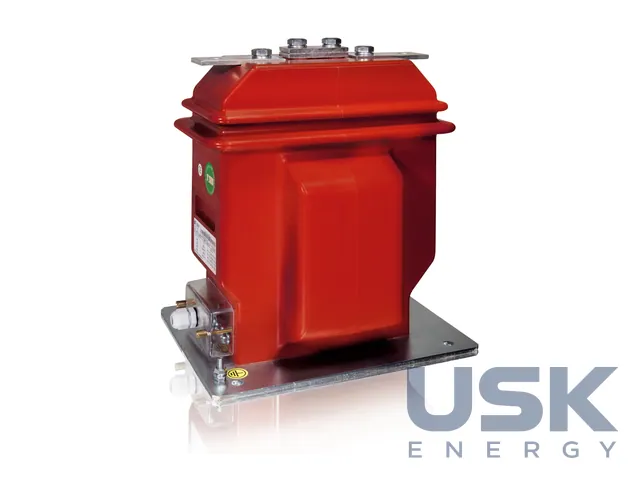

Трансформатори напруги охоплюють міжфазні ENEL з рівнем ізоляції до 24 кВ, міжфазні та фазні моделі CEI-UNEL і DIN до 36 кВ, а також фазні трансформатори з тримачем запобіжника до 36 кВ. Габарити відповідають CEI-UNEL 21008, CEI-UNEL 21007 і DIN 42600-9. Можливі одна або дві первинні напруги та одна або дві вторинні обмотки. Номінальний коефіцієнт напруги 1,2 тривало та 1,9/8h, вимірювальна або захисна обмотка 100:√3 В, номінальна вторинна напруга 110:√3 В або 110:3 В. Є й самозахищений трансформатор напруги для встановлення на опорі до 24 кВ, погоджений Enel.

Габарити за CEI-UNEL 21009 і DIN 42600 дають змогу ставити трансформатори Tesar на місце апаратів того самого стандарту в типових комірках. Невеликі розміри та мала маса скорочують місце на складі та витрати на переміщення. Литу ізоляцію не потрібно доливати або контролювати, як оливну, тому трансформатори добре підходять для закритих КРУ. Для замовлення вказують тип, коефіцієнт трансформації, кількість обмоток, класи точності, навантаження та струм термічної стійкості.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
