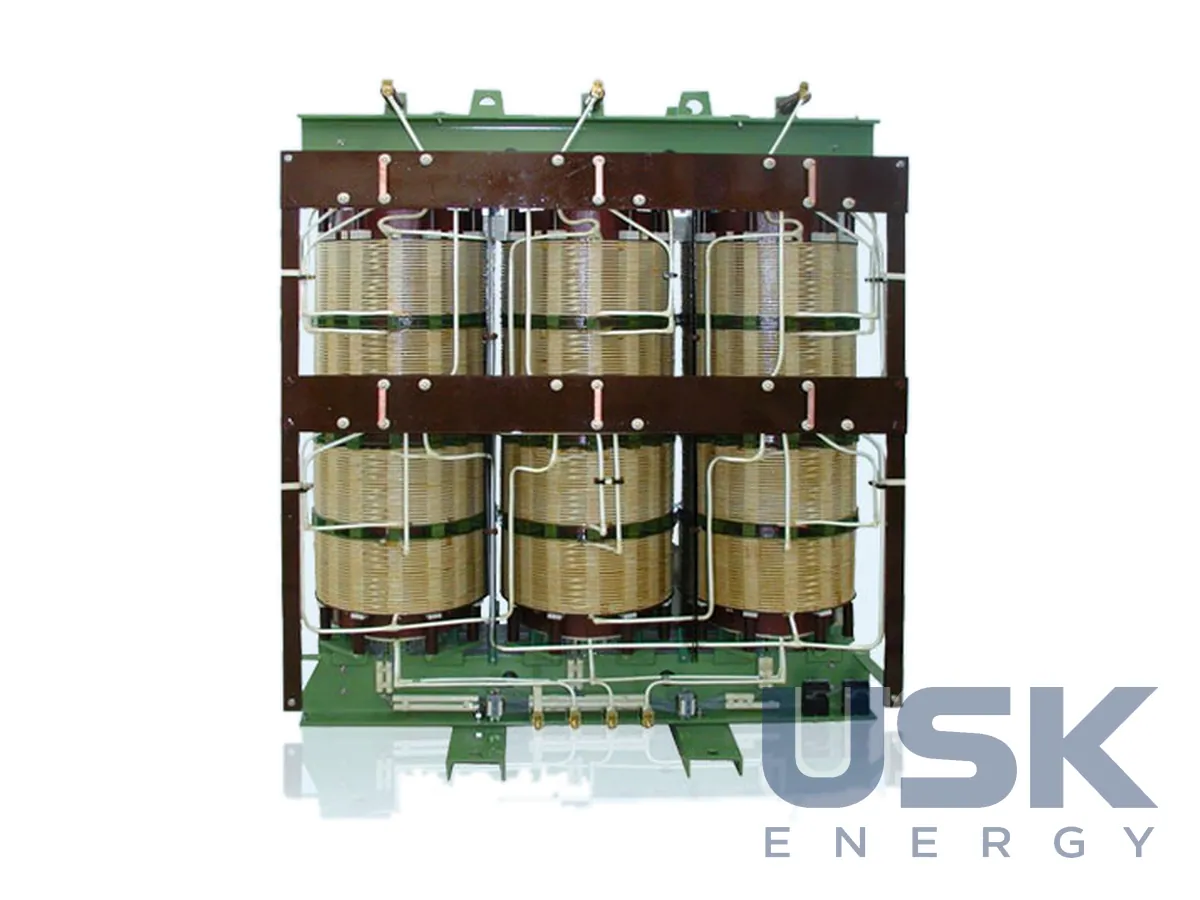

KONČAR D&ST — сухі розподільчі трансформатори 50 кВА – 3,15 МВА, до 24 кВ
Сухі трифазні розподільчі трансформатори KONČAR D&ST потужністю 50 кВА – 3,15 МВА на напругу до 24 кВ. Встановлюються всередині будівель для розподілу електроенергії, а також у спеціальних застосуваннях, де потрібен трансформатор без оливи.
- Потужність
- 50 кВА – 3,15 МВА (на оглядовій сторінці — до 5000 кВА)
- Um
- до 24 кВ
- Виконання
- трифазні, для внутрішнього встановлення, відкриті обмотки
- Охолодження
- природне повітряне (AN)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Сухі розподільні трансформатори KONČAR D&ST розраховано на потужність від 50 кВА до 3,15 МВА і найбільшу робочу напругу обладнання до 24 кВ. Це трифазні апарати для внутрішнього встановлення, у яких немає ні оливи, ні іншої ізоляційної рідини. Їх ставлять там, де оливний трансформатор небажаний або потребує складних заходів пожежного захисту, у житлових і громадських будівлях, торговельних центрах, лікарнях, офісах, на промислових підприємствах, у підземних і вбудованих підстанціях. Окрім звичайного розподілу електроенергії споживачам, завод випускає такі трансформатори для різних спеціальних застосувань.
Обмотки виконано відкритими, тобто їх не вміщено в литий корпус зі смоли. Тепло від обмоток і магнітопроводу відводить навколишнє повітря за рахунок природної конвекції, охолодження позначають AN. Вентиляторів і насосів немає, тому трансформатор не шумить з боку системи охолодження і не споживає енергію на власні потреби. Для такого охолодження в приміщенні підстанції потрібен нормальний приплив холодного повітря знизу і витяжка теплого згори, інакше трансформатор перегріватиметься під повним навантаженням. Якщо вентиляція не впорується, у проєкті передбачають примусове обдування приміщення або знижують допустиме навантаження в спекотні місяці. Переріз вентиляційних отворів розраховують за втратами трансформатора і допустимою температурою повітря.
Напругу регулюють перемикачем ПБВ, тобто перемикання відгалужень обмотки виконують на вимкненому трансформаторі. Положення обирають під час введення в роботу за фактичним рівнем напруги в мережі і змінюють рідко, зазвичай під час сезонної перебудови режиму або після реконструкції живильної лінії.
Трансформатори проєктують і випробовують за серією стандартів IEC 60076. За рівнем втрат вони відповідають Регламенту ЄС 548/2014 щодо вимог Ecodesign. Завод також працює за іншими національними стандартами та індивідуальними вимогами замовників, якщо проєкт цього потребує. На оглядовій сторінці виробника верхню межу потужності сухих трансформаторів зазначено як 5000 кВА, а в картці серії стоїть 3,15 МВА. Тому потужність під конкретний об'єкт краще одразу вказувати в запиті, щоб завод підтвердив можливість виготовлення.

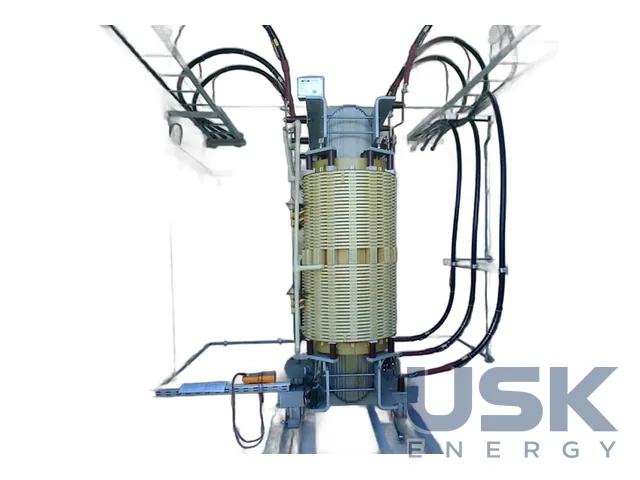

Сухий трансформатор встановлюють у приміщенні або в захисному кожусі, поруч із РП СН і щитом НН, що скорочує довжину кабелів і шинопроводів. Обслуговування простіше, ніж в оливного. Оливу не треба перевіряти й міняти, витоків немає. Під час оглядів видаляють пил з обмоток і магнітопроводу, перевіряють затягування контактних з'єднань і стан ізоляційних поверхонь, контролюють температуру обмоток за датчиками. У запилених цехах інтервали чищення скорочують. Під час замовлення вказують потужність, напруги обмоток, схему з'єднання, умови в приміщенні та вимоги до втрат. Окремо обумовлюють ступінь захисту кожуха, якщо трансформатор стоятиме в спільному приміщенні з іншим обладнанням, і наявність датчиків температури з виведенням сигналів у щит.
Технічні характеристики
| Потужність | 50 кВА – 3,15 МВА (на оглядовій сторінці — до 5000 кВА) |
|---|---|
| Um | до 24 кВ |
| Виконання | трифазні, для внутрішнього встановлення, відкриті обмотки |
| Охолодження | природне повітряне (AN) |
| Регулювання | ПБВ |
| Стандарти | IEC 60076, Регламент ЄС 548/2014 |
Запит ціни та строку поставки
KONČAR D&ST — сухі розподільчі трансформатори 50 кВА – 3,15 МВА, до 24 кВ, KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 3 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку потужність і напругу розраховані сухі трансформатори KONČAR D&ST?
У картці серії потужність 50 кВА – 3,15 МВА та Um до 24 кВ. На оглядовій сторінці виробника вказано до 5000 кВА, тому верхню межу краще уточнити під проєкт.
Яке охолодження та регулювання напруги в цих трансформаторів?
Охолодження природне повітряне (AN). Напруга регулюється перемикачем ПБВ без збудження.
За якими стандартами виготовляються трансформатори?
За IEC 60076, втрати відповідають Регламенту ЄС 548/2014.
