KONČAR D&ST — масляні розподільні трансформатори 50 кВА – 8 МВА, до 36 кВ
Герметичні масляні розподільні трансформатори KONČAR D&ST потужністю 50 кВА – 8 МВА на Um до 36 кВ. Застосовуються в міських і сільських мережах, на СЕС і зарядних станціях електромобілів.
- Потужність
- 50 кВА – 8 МВА
- Um
- до 36 кВ
- Виконання
- 1 і 3 фази, зовнішнє і внутрішнє встановлення, природне охолодження
- Магнітопровід
- лазерно оброблена високопроникна сталь
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
KONČAR D&ST із Загреба випускає оливні розподільні трансформатори потужністю від 50 кВА до 8 МВА (у каталозі 50-8000 kVA) з найбільшою робочою напругою обладнання до 36 кВ. Це основна продукція заводу для міських і сільських розподільних мереж. Ці самі трансформатори ставлять на сонячних електростанціях і когенераційних установках, а також на зарядних станціях електромобілів, де навантаження різко змінюється протягом доби. Виконання буває трифазним і однофазним, для внутрішнього і зовнішнього встановлення.
Охолодження природне, за рахунок вільної циркуляції рідини (ONAN або KNAN). Як діелектрик застосовують мінеральну оливу, синтетичний або натуральний естер. Естери обирають там, де важлива пожежна безпека й екологічна чистота, наприклад у будівлях, на території підприємств або поблизу водойм. Магнітопровід збирають з лазерно-обробленої високопроникної електротехнічної сталі, в асортименті заводу є і трансформатори з аморфним осердям. Обмотки роблять з алюмінію або міді залежно від вимог замовника до маси, габаритів і втрат.

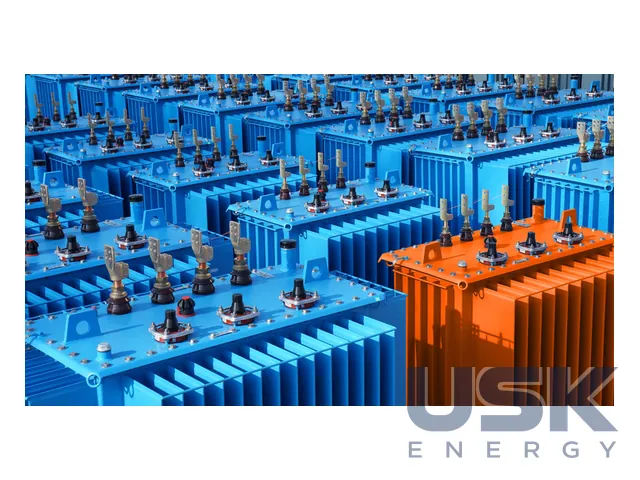

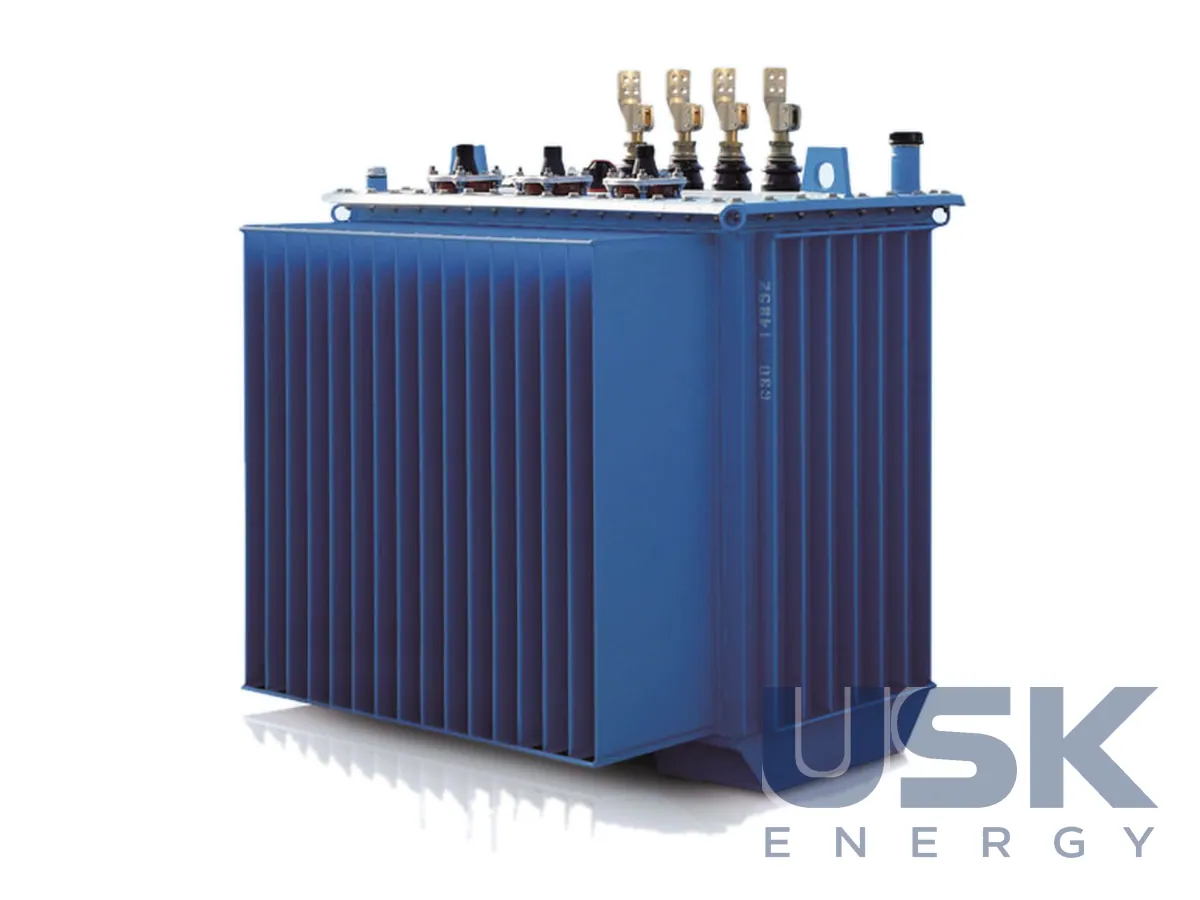

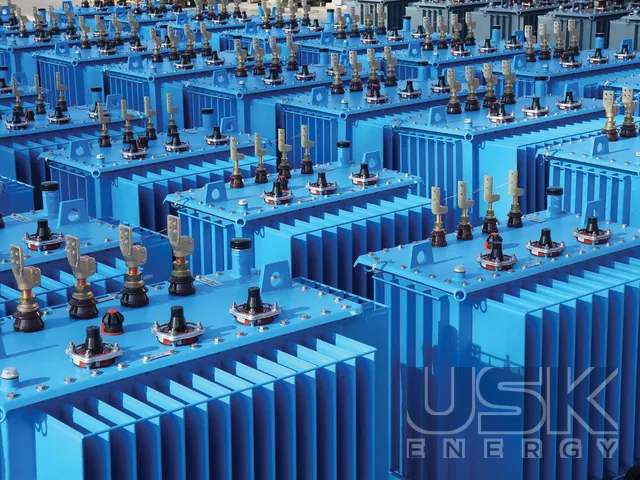

Базовий бак гофрований і герметичний. Стінки гофрів працюють як радіатор і водночас компенсують теплове розширення оливи, тому зовнішнє повітря з оливою не контактує, а відбір проб і доливання під час експлуатації зазвичай не потрібні. На замовлення виготовляють виконання з розширником. Регулювання напруги виконують перемикачем ПБВ на вимкненому трансформаторі. Баки, кришки та інші металеві деталі готують і фарбують за ISO 12944 для категорій корозійної агресивності від C1 до C5M, тож трансформатор можна поставити і в сухому приміщенні, і на морському узбережжі чи в промисловій зоні.
Трансформатори проєктують і випробовують за серією IEC 60076 та EN 50588-1. За енергоефективністю вони відповідають Регламенту ЄС 548/2014, який запроваджує вимоги Ecodesign за директивою 2009/125/EC. Мінімальні значення втрат, задані регламентом, завод виконує, а за потреби працює і за жорсткішими вимогами замовників або національними стандартами. Для об'єктів, де обмежено рівень магнітного поля, випускають трансформатори зі зниженим електромагнітним полем на частоті 50 Hz за національними нормами захисту. На запит завод виконує розрахунок вуглецевого сліду трансформатора.
Перед відвантаженням кожен трансформатор проходить приймально-здавальні випробування за IEC 60076. Типові та спеціальні випробування проводять на вимогу замовника. Систему менеджменту сертифіковано за ISO 9001:2015, ISO 14001:2015 та ISO 45001:2018. Під час експлуатації герметичного трансформатора обслуговування зводиться до зовнішнього огляду, контролю температури і стану ущільнень, перевірки контактних з'єднань і захисного фарбування бака.
Під час замовлення вказують потужність, первинну і вторинну напруги, схему і групу з'єднання обмоток, тип рідини, матеріал обмоток, виконання бака і вимоги до втрат. Якщо трансформатор піде на СЕС або зарядну станцію, корисно одразу описати графік навантаження, щоб завод урахував нагрівання і гармоніки під час розрахунку.
Технічні характеристики
| Потужність | 50 кВА – 8 МВА |
|---|---|
| Um | до 36 кВ |
| Виконання | 1 і 3 фази, зовнішнє і внутрішнє встановлення, природне охолодження |
| Магнітопровід | лазерно оброблена високопроникна сталь |
| Обмотки | алюміній або мідь |
| Бак | гофрований герметичний; на замовлення з розширювачем |
| Регулювання | ПБВ |
| Стандарти | IEC 60076, Регламент ЄС 548/2014 |
Запит ціни та строку поставки
KONČAR D&ST — масляні розподільні трансформатори 50 кВА – 8 МВА, до 36 кВ, KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і клас напруги трансформаторів KONČAR?
Потужність 50 кВА – 8 МВА, Um до 36 кВ, виконання 1- і 3-фазне.
Яким стандартам відповідають трансформатори?
IEC 60076 і Регламенту ЄС 548/2014 (Ecodesign).
Чи можна замовити бак з розширювачем?
Так, базово бак гофрований герметичний, на замовлення виготовляють виконання з розширювачем.
