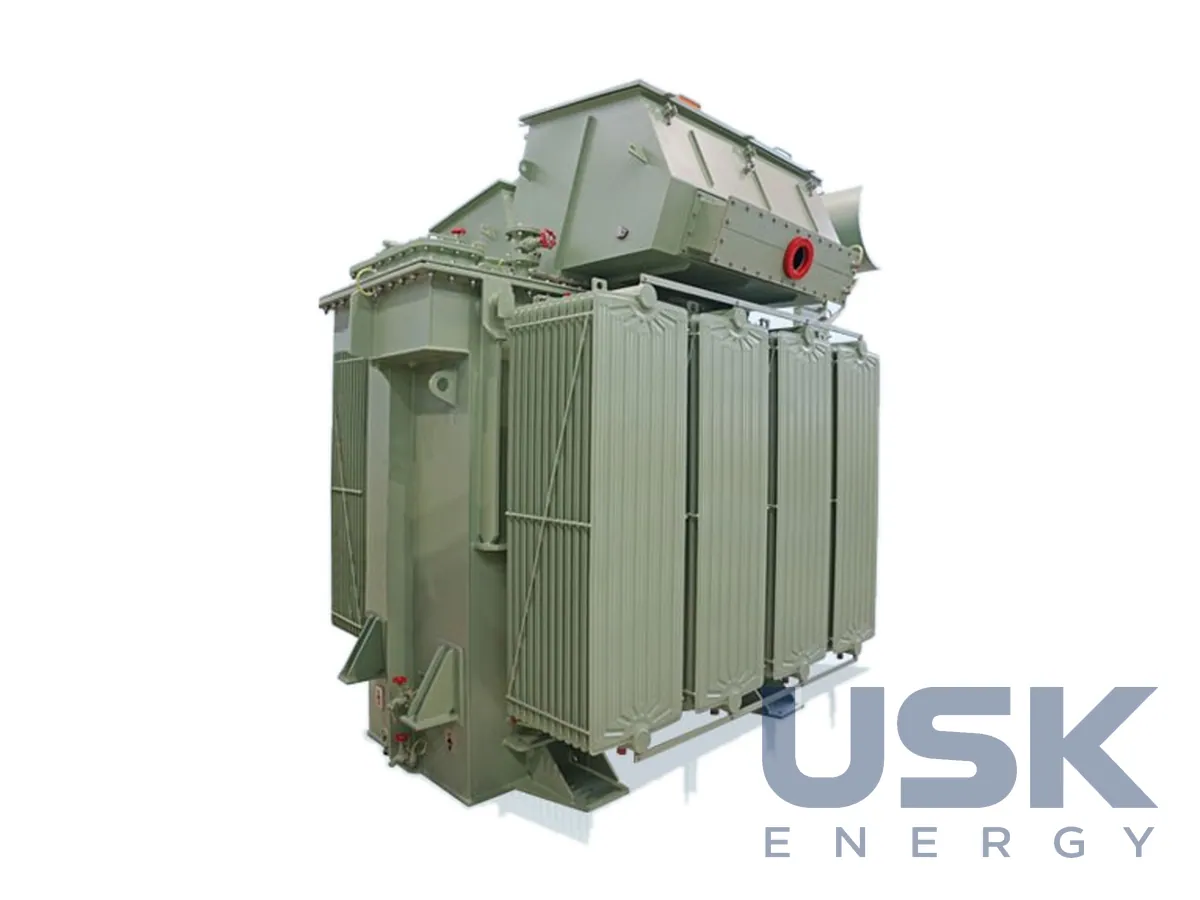

KONČAR D&ST — вібростійкі трансформатори для кар'єрів і великих машин
Вібростійкі трансформатори KONČAR D&ST для кар'єрів і великих промислових машин. Розраховані на тривалу роботу за вібрації у важких умовах гірничодобування.
- Застосування
- відкриті гірничі виробки, великі промислові машини
- Умови
- постійна вібрація, забруднене середовище
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вібростійкі трансформатори KONČAR D&ST призначено для відкритих гірничих виробок і для встановлення на великих промислових машинах. Типові приклади таких машин охоплюють роторні та крокувальні екскаватори, відвалоутворювачі, драглайни, бурові верстати та іншу техніку, яка отримує живлення кабелем і сама несе на собі трансформатор. У кар'єрі трансформатор працює не на нерухомому фундаменті, а на рамі машини, яка постійно рухається, повертається, копає і передає на всі вузли удари та вібрацію.
Звичайний розподільний трансформатор у таких умовах швидко виходить з ладу. Від вібрації послаблюється пресування обмоток і магнітопроводу, з'являються зміщення витків, перетирається ізоляція, розкручуються болтові з'єднання, тріскаються зварні шви бака, течуть ущільнення і вводи. Тому конструкцію вібростійкого трансформатора розраховують на постійну вібрацію від самого початку. Активну частину жорстко фіксують у баку, обмотки додатково пресують і стопорять, кріплення обирають із захистом від самовідкручування, а бак і елементи кріплення до рами машини перевіряють розрахунком на динамічні навантаження.
Друга складність кар'єру пов'язана із забрудненим середовищем. Повітря насичене пилом породи й вугілля, на обладнання потрапляють бруд, вода, іноді агресивні речовини. Конструкцію розраховано і на ці умови. Вводи, кабельні коробки, ущільнення і захисне покриття добирають так, щоб пил і волога не проникали всередину, а поверхню бака легко було очистити. Охолодження і розміщення трансформатора на машині враховують, що радіатори й ребра швидко забиваються пилом і їх треба регулярно чистити.
На практиці такий трансформатор знижує напругу живильного кабелю кар'єрної мережі до рівня, на якому працюють двигуни і кола керування машини. Він має витримувати часті пуски потужних приводів, роботу зі змінним навантаженням і короткі перерви живлення під час перекладання кабелю. Окремо продумують доступ для огляду, бо обслуговування ведуть просто на машині, у тісному просторі й на висоті.
Потужність і напругу в картці серії не вказано. Їх задають у запиті разом з параметрами живильної мережі та навантаження, даними про машину, на якій стоятиме трансформатор, характер вібрації, місце і спосіб кріплення, кліматичні умови кар'єру. За цими даними завод виконує розрахунок і добирає конструкцію. Під час експлуатації регулярно перевіряють затягування кріплень, стан ущільнень і вводів, рівень та якість ізоляційної рідини, чистоту поверхонь охолодження.
Замінюючи старий трансформатор на машині, важливо зберегти приєднувальні розміри, розташування вводів і точки кріплення, щоб не переробляти раму та кабельні підводи. Ці дані знімають з наявного апарата і передають заводу разом із запитом. Якщо машину переводять на іншу напругу кар'єрної мережі, це теж треба вказати одразу, бо від напруги залежать ізоляція і габарити нового трансформатора.
Технічні характеристики
| Застосування | відкриті гірничі виробки, великі промислові машини |
|---|---|
| Умови | постійна вібрація, забруднене середовище |
Запит ціни та строку поставки
KONČAR D&ST — вібростійкі трансформатори для кар'єрів і великих машин, KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Де застосовуються вібростійкі трансформатори KONČAR D&ST?
У відкритих гірничих виробках і на великих промислових машинах.
На які умови експлуатації вони розраховані?
На тривалу роботу за постійної вібрації та в забрудненому середовищі.
Які дані потрібні для підбору трансформатора?
Потужність і напруга в картці не задані, тому в запиті вказують параметри мережі живлення, навантаження та тип машини.
