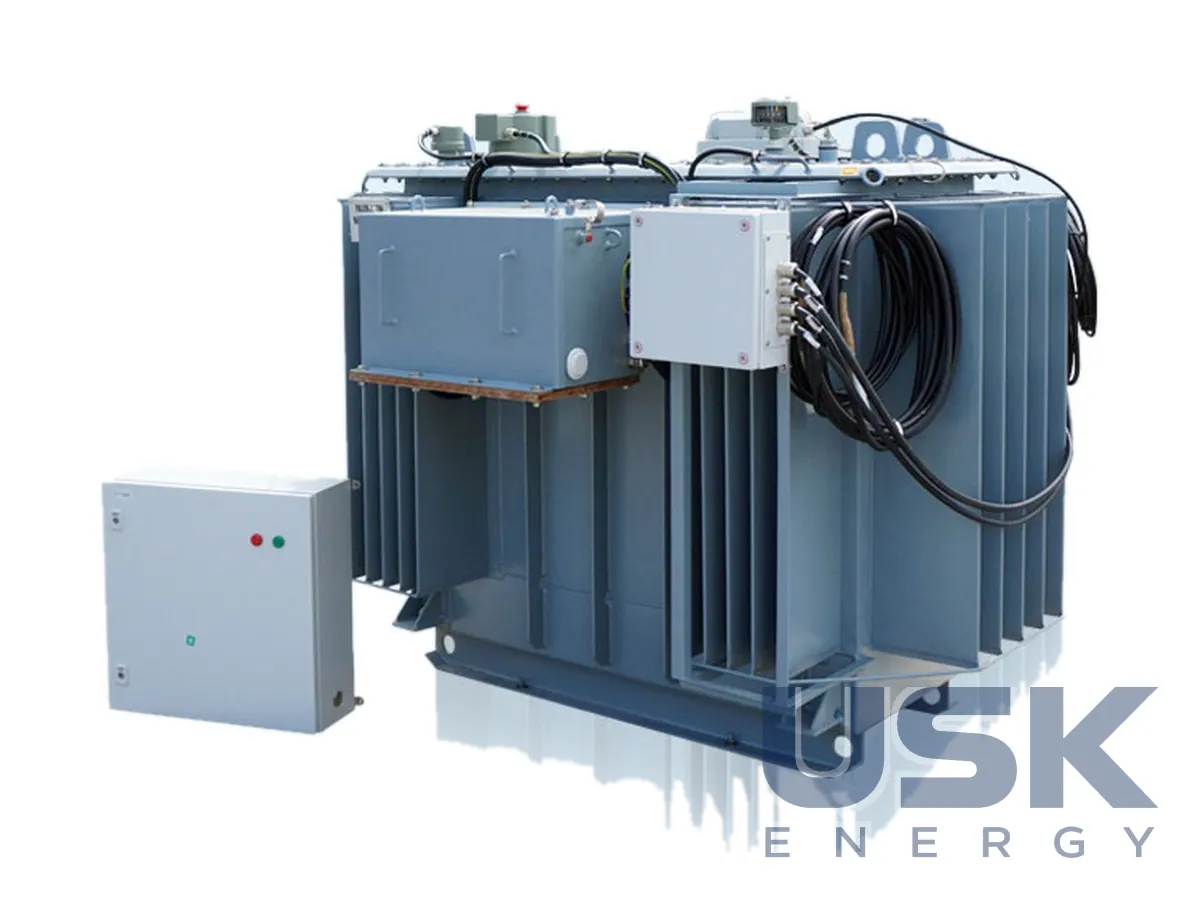

KONČAR D&ST — розподільні трансформатори з регулюванням напруги під навантаженням (РПН)
Розподільні трансформатори KONČAR D&ST з регулюванням напруги під навантаженням (РПН). Застосовуються в мережах з великою часткою розподіленої генерації та коливаннями напруги.
- Регулювання
- компактний РПН, що не збільшує габарити трансформатора
- Функція
- автоматичне підтримання напруги мережі в допустимих межах
- Технологія
- як у стандартних розподільних трансформаторів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Розподільні трансформатори з регулюванням напруги під навантаженням KONČAR D&ST випускає для мереж, де рівень напруги перестав бути стабільним. Основна причина таких коливань пов'язана з розподіленою генерацією. Удень сонячні станції на дахах і в полях віддають енергію назад у мережу НН і СН, напруга на шинах зростає, а ввечері, коли генерація зникає і вмикається побутове навантаження, вона просідає. Звичайний трансформатор з ПБВ перемикають лише за знятої напруги і зазвичай один-два рази за сезон, тому він не встигає за такими змінами. Трансформатор з РПН змінює коефіцієнт трансформації без вимкнення споживачів і автоматично тримає напругу мережі в допустимих межах.
Головна для замовника деталь стосується габаритів. Завод застосовує компактний РПН, який вбудовують так, що розміри трансформатора не збільшуються порівняно зі стандартним виконанням. Отже, трансформатор з РПН можна поставити на місце наявного в тій самій КТП, без переробки фундаменту, камери чи огородження. Це важливо під час реконструкції, коли мережу вже збудовано і на підстанції немає запасу площі. Кабельні приєднання й ошиновка НН теж лишаються на попередніх місцях, тому заміна вкладається в коротке планове вимкнення.
Технологія виготовлення та сама, що в стандартних оливних розподільних трансформаторів KONČAR. Загальний каталог заводу охоплює оливні трансформатори потужністю до 8000 kVA і напругою до 36 kV. Охолодження природне (ONAN або KNAN), як рідину застосовують мінеральну оливу, синтетичний або натуральний естер. Трансформатори підходять для внутрішнього і зовнішнього встановлення. Баки, кришки та інші металеві деталі готують і фарбують за ISO 12944 для категорій корозії від C1 до C5M. Конкретні параметри трансформатора з РПН, потужність, діапазон і кількість ступенів регулювання, узгоджують під час замовлення.
Проєктування і випробування ведуть за IEC 60076 та EN 50588-1, за енергоефективністю трансформатори відповідають Регламенту ЄС 548/2014. Кожен трансформатор перед відвантаженням проходить приймально-здавальні випробування за IEC 60076, типові та спеціальні випробування роблять на вимогу замовника. Виробництво сертифіковано за ISO 9001:2015, ISO 14001:2015 та ISO 45001:2018.
Такий трансформатор ставлять на ділянках, де розподілена генерація помітно змінює рівень напруги, на фідерах з великою кількістю приватних СЕС, у селищах з тепловими насосами і зарядними станціями електромобілів. Мережева компанія отримує можливість підключати нових виробників і споживачів без негайної реконструкції ліній. Під час обслуговування, крім звичайного огляду трансформатора, контролюють роботу привода РПН і лічильник перемикань, а строки ревізії контактів визначає документація на перемикач. Уставки автоматичного регулятора напруги добирають за результатами вимірювань на фідері, щоб перемикач не працював надто часто і водночас тримав напругу в найвіддаленіших споживачів.
Технічні характеристики
| Регулювання | компактний РПН, що не збільшує габарити трансформатора |
|---|---|
| Функція | автоматичне підтримання напруги мережі в допустимих межах |
| Технологія | як у стандартних розподільних трансформаторів |
Запит ціни та строку поставки
KONČAR D&ST — розподільні трансформатори з регулюванням напруги під навантаженням (РПН), KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи збільшує РПН габарити трансформатора?
Ні, застосовано компактний РПН, габарити лишаються як у стандартного розподільного трансформатора.
Для яких мереж потрібен трансформатор з РПН?
Для мереж з великою часткою розподіленої генерації, де напруга помітно коливається.
Як працює регулювання напруги?
РПН автоматично підтримує напругу мережі в допустимих межах під навантаженням, без відключення споживачів.
