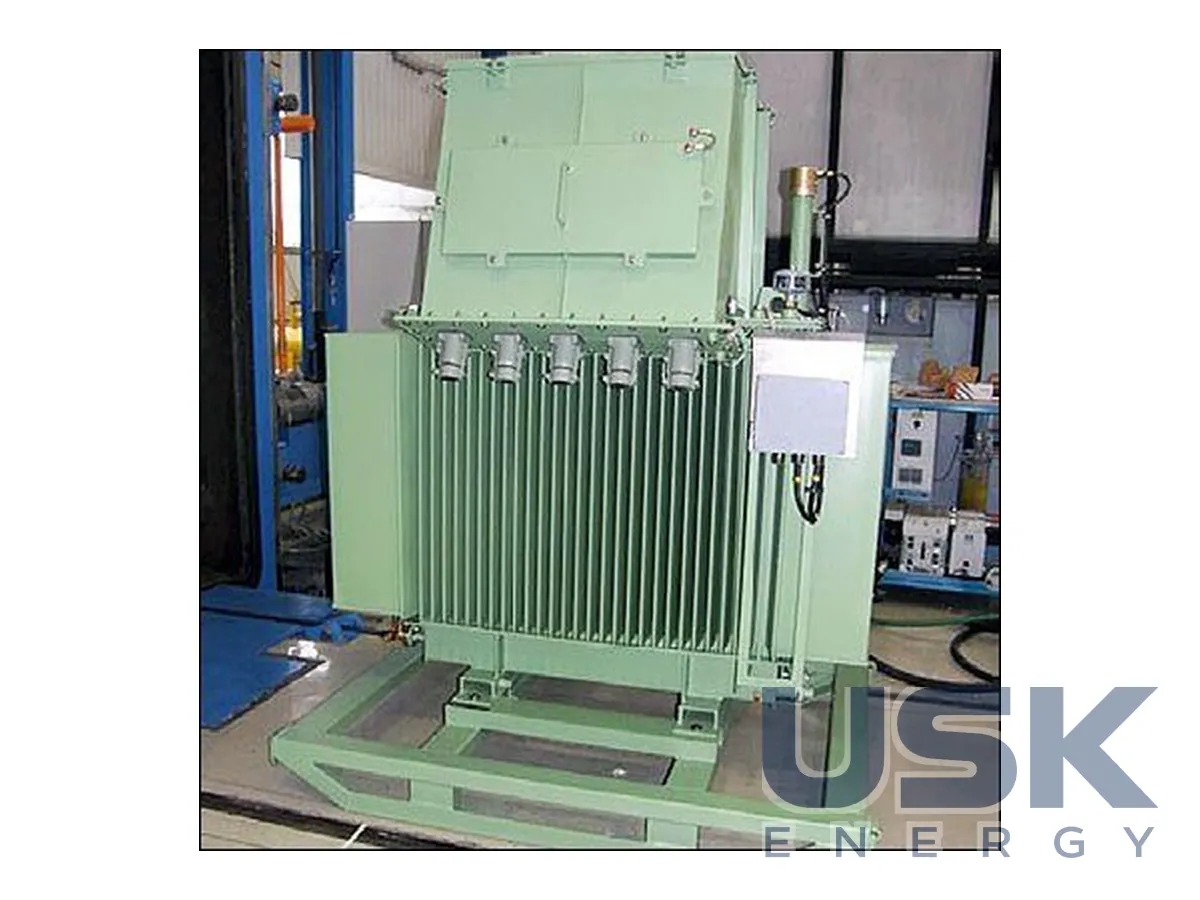

KONČAR D&ST — випрямні (перетворювальні) трансформатори
Випрямні (перетворювальні) трансформатори KONČAR D&ST для живлення випрямлячів і перетворювачів. Розраховані на підвищений вміст гармонік і встановлюються на електростанціях та промислових об'єктах із випрямними установками.
- Застосування
- електростанції та промислові об'єкти з випрямними установками
- Особливості
- розрахунок на вищі гармоніки струму й напруги
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Випрямні, або перетворювальні, трансформатори KONČAR D&ST живлять випрямлячі та статичні перетворювачі на електростанціях і промислових об'єктах. Типові споживачі охоплюють електролізні установки, гальванічні цехи, металургійні агрегати, приводи постійного струму прокатних станів, збудження генераторів, підстанції міського електротранспорту та інші установки, де змінний струм мережі треба перетворити на постійний або на струм іншої частоти.
Навантаження випрямляча спотворює струм. Вентилі відкриваються лише на частині періоду, і з мережі споживається струм несинусоїдної форми з великим вмістом вищих гармонік. Ці гармоніки спричиняють в обмотках додаткові вихрові втрати, у магнітопроводі та конструкційних деталях з'являються місцеві нагрівання, зростає шум. Звичайний розподільний трансформатор у такій схемі перегрівається навіть за струму, що формально не перевищує номінал. Тому тут обмотки й магнітопровід розраховують з урахуванням вищих гармонік струму і напруги. Провідники обмоток поділяють на паралельні ізольовані жили з транспозицією, магнітопровід розраховують із запасом за індукцією, а розміщення відводів і сталевих деталей обирають так, щоб знизити втрати від полів розсіювання.
Схему з'єднання обмоток добирають під тип перетворювача. Для багатопульсних випрямлячів трансформатор роблять з кількома вторинними обмотками, з'єднаними в зірку і трикутник або зі зсувом фаз. Так гармоніки різних вторинних обмоток частково компенсують одна одну з боку мережі, і спотворення в живильній мережі знижуються. Опір КЗ також узгоджують з перетворювачем, бо від нього залежать струми комутації вентилів і струми під час пошкодження випрямляча.
Випрямні трансформатори входять до програми спеціальних трансформаторів і реакторів СН. Їх виготовляють в окремому цеху, де для цього організовано власні сушильні камери з гарячим повітрям, намотувальні верстати й установки очищення кількох типів ізоляційної рідини. Як діелектрик застосовують мінеральну оливу, синтетичний органічний естер, силіконову або рослинну оливу. Кожен запит аналізує окрема група конструкторів, яка працює лише зі спеціальними трансформаторами і реакторами. Окрім випрямних трансформаторів, ця сама програма охоплює трансформатори для металургійних печей, трансформатори і підстанції для шахт, а також реактори для металургійних установок і випрямних пристроїв, для обмеження струмів КЗ і замикань на землю. Завод також виконує сервіс і ремонт трансформаторів і реакторів усіх типів.
Потужність, напругу і схему з'єднання обмоток задають у запиті під конкретний перетворювач. Для розрахунку заводу потрібні дані про тип випрямляча, кількість пульсів, спектр гармонік, режим навантаження і параметри живильної мережі. Під час експлуатації, окрім звичайних перевірок, контролюють температуру обмоток під реальним навантаженням і стан ізоляційної рідини. Хроматографічний аналіз газів в оливі допомагає вчасно помітити місцеві перегріви, які за гармонічного навантаження розвиваються швидше, ніж у звичайному розподільному трансформаторі.
Технічні характеристики
| Застосування | електростанції та промислові об'єкти з випрямними установками |
|---|---|
| Особливості | розрахунок на вищі гармоніки струму й напруги |
Запит ціни та строку поставки
KONČAR D&ST — випрямні (перетворювальні) трансформатори, KONČAR D&ST. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим випрямний трансформатор KONČAR D&ST відрізняється від розподільчого?
Він розрахований на вищі гармоніки струму й напруги, які створює випрямне навантаження.
На яких об'єктах застосовуються ці трансформатори?
На електростанціях і промислових об'єктах із випрямними установками.
Які параметри вказати в запиті?
Потужність, напруги сторін і тип випрямляча чи перетворювача, у картці серії ці значення не задані.
