Arteche SAMU — пристрої спряження з шиною процесу (merging units) IEC 61850

Опис

Пристрій сполучення з шиною процесу Arteche SAMU (Stand Alone Merging Unit) потрібен там, де підстанцію переводять на цифрову архітектуру, а первинні вимірювальні трансформатори залишаються колишніми. Аналогові сигнали звичайних ТС і ТН надходять на входи SAMU, оцифровуються та йдуть у мережу шини процесу у вигляді потоків вибірок. Термінали захисту, лічильники та реєстратори отримують ті самі величини струму й напруги, але вже по Ethernet, а не мідними вторинними колами.

Формат вихідних даних Sampled Values відповідає IEC 61869-9 і профілю IEC 61850-9-2LE. Тому SAMU працює з пристроями РЗА та обліку різних виробників, які підтримують ці стандарти. Під час проєктування узгоджують частоту дискретизації, склад каналів у потоці та адресацію в мережі, щоб кожен підписник отримував потрібні йому дані.

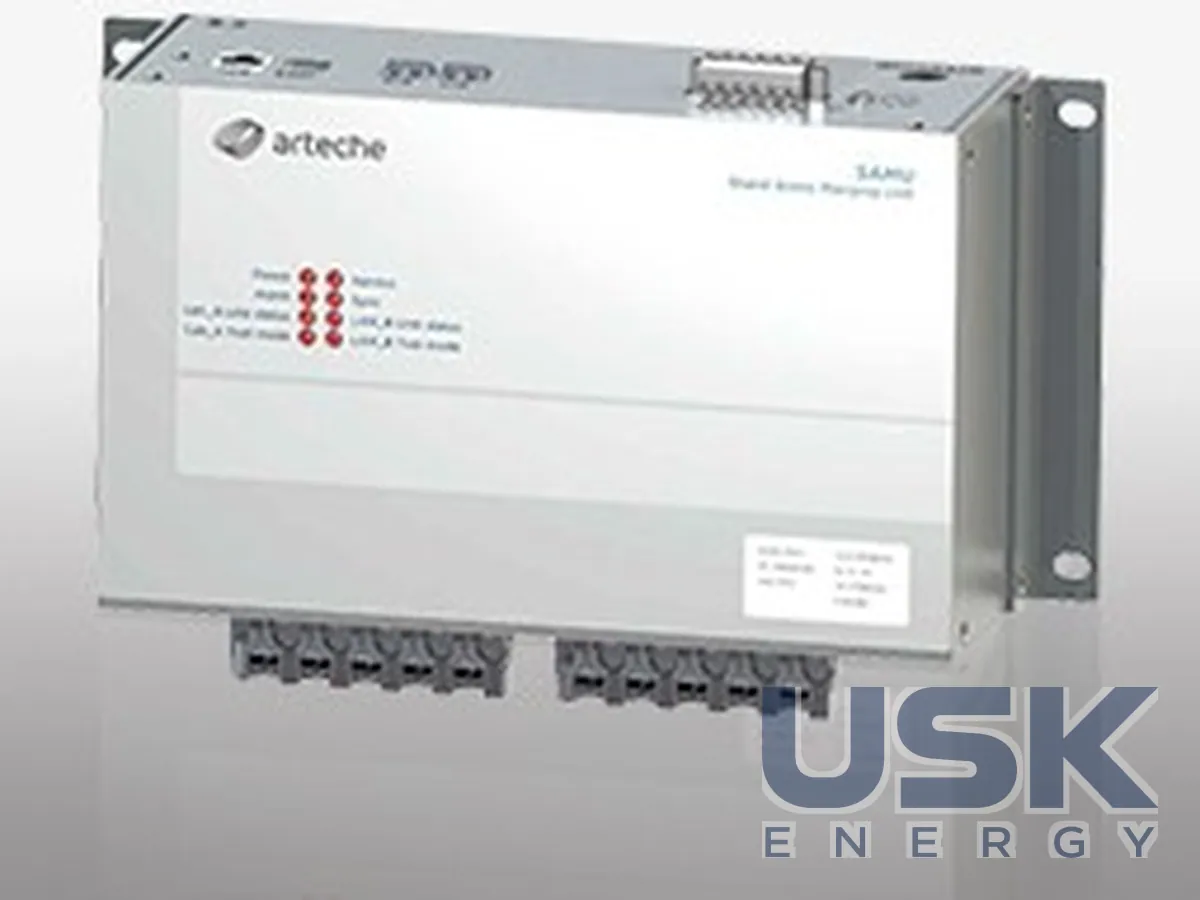

Arteche випускає два виконання. Для будівлі підстанції призначене 19-дюймове виконання, його ставлять у стійку або шафу поруч із релейною апаратурою та заводять на нього вторинні кола ТС і ТН із ВРП. Для ВРП є компактний варіант, який монтують якомога ближче до трансформаторів струму та напруги, у шафі біля апарата. У другому випадку мідні кола стають короткими, а до будівлі йде лише оптика. Це зменшує обсяг контрольного кабелю та прибирає довгі мідні траси, на яких виникають наведення і які важко перевіряти.

Для коректної роботи захистів усі вибірки повинні мати точну мітку часу. Синхронізація виконується за сигналом 1PPS або за протоколом IEEE 1588, джерелом слугує станційний GPS-приймач або ведучий годинник мережі. Резервування мережі підтримується за PRP і HSR. За PRP пристрій під’єднано до двох незалежних мереж, за HSR до кільця, і в обох варіантах втрата одного каналу зв’язку не призводить до втрати даних для захистів.

Так наявні вимірювальні трансформатори можна під’єднати до цифрової підстанції без їх заміни. Це важливо під час реконструкції, коли первинне обладнання ще має ресурс, а вторинні системи міняють на нові. Впровадження можна вести поетапно, переводячи на шину процесу одне приєднання за іншим. Змінюється і підхід до налагодження. Замість перевірки вторинних струмових кіл навантажувальним пристроєм перевіряють мережеві потоки, затримки та синхронізацію, для цього застосовують випробувальні комплекси з підтримкою Sampled Values. Підписки терміналів на потоки задають у конфігураційних файлах IEC 61850 підстанції.

Arteche застосовував ці пристрої в реальних проєктах шини процесу, зокрема для норвезького мережевого оператора Statnett, опис проєкту є в розділі кейсів на сайті виробника. Там само доступний технічний опис SAMU, де наведено кількість аналогових входів, характеристики точності та параметри живлення для кожного виконання. За цими даними вибирають модель під схему приєднання та склад під’єднаних ТС і ТН. Окремо звіряють умови експлуатації компактного виконання на ВРП, насамперед діапазон температур і ступінь захисту шафи.
