Fanox (Kalkitech) SYNC 2000 / 2100 / 3000 — шлюзи, RTU та концентратори даних підстанцій

Опис

Лінійка SYNC розроблена компанією Kalkitech, а Fanox постачає її разом зі своїми реле захисту як обладнання телемеханіки та зв'язку для підстанцій і розподільних мереж. У пропозицію входять захищений шлюз SYNC 2000, компактне RTU SYNC 2100 і концентратор даних SYNC 3000. Разом вони закривають шлях даних від дискретного сигналу в комірці до диспетчерського центру.

Типова архітектура виглядає так. У ТП і РП стоять RTU SYNC 2100, які збирають сигнали комірок і опитують реле захисту. На вузлових підстанціях дані з RTU і терміналів сходяться в концентратор SYNC 3000, а назовні підстанція виходить через захищений шлюз SYNC 2000. Такий поділ відокремлює технологічну мережу підстанції від зовнішніх каналів і полегшує виконання вимог кібербезпеки, які мережеві компанії висувають до об'єктів автоматизації.

SYNC 2000 працює як захищений шлюз підстанції. Він підтримує понад 40 протоколів і має вбудований міжмережевий екран, тож через нього підстанцію підключають до корпоративної мережі чи каналу диспетчерського зв'язку, не відкриваючи доступ до самих терміналів захисту. На ньому зручно будувати перетворення між протоколами пристроїв різних поколінь і протоколом верхнього рівня.

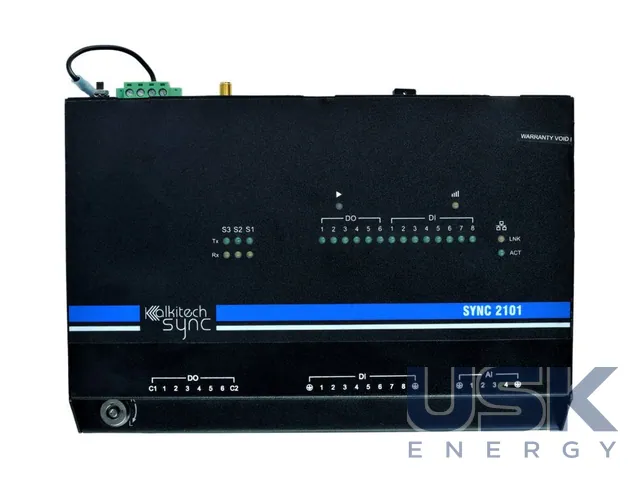

SYNC 2100 належить до серії інтелектуальних RTU, які Kalkitech рекомендує для збору дискретних і аналогових сигналів у мережах передачі та розподілу, для автоматизації розподільних мереж і моніторингу підстанцій. Пристрій компактний, має функції ПЛК для локальної логіки, наприклад блокувань чи автоматичного перемикання, і журнал на 10 000 подій. Його ставлять у ТП, РП і на об'єктах, де потрібна телемеханіка без окремого контролера.

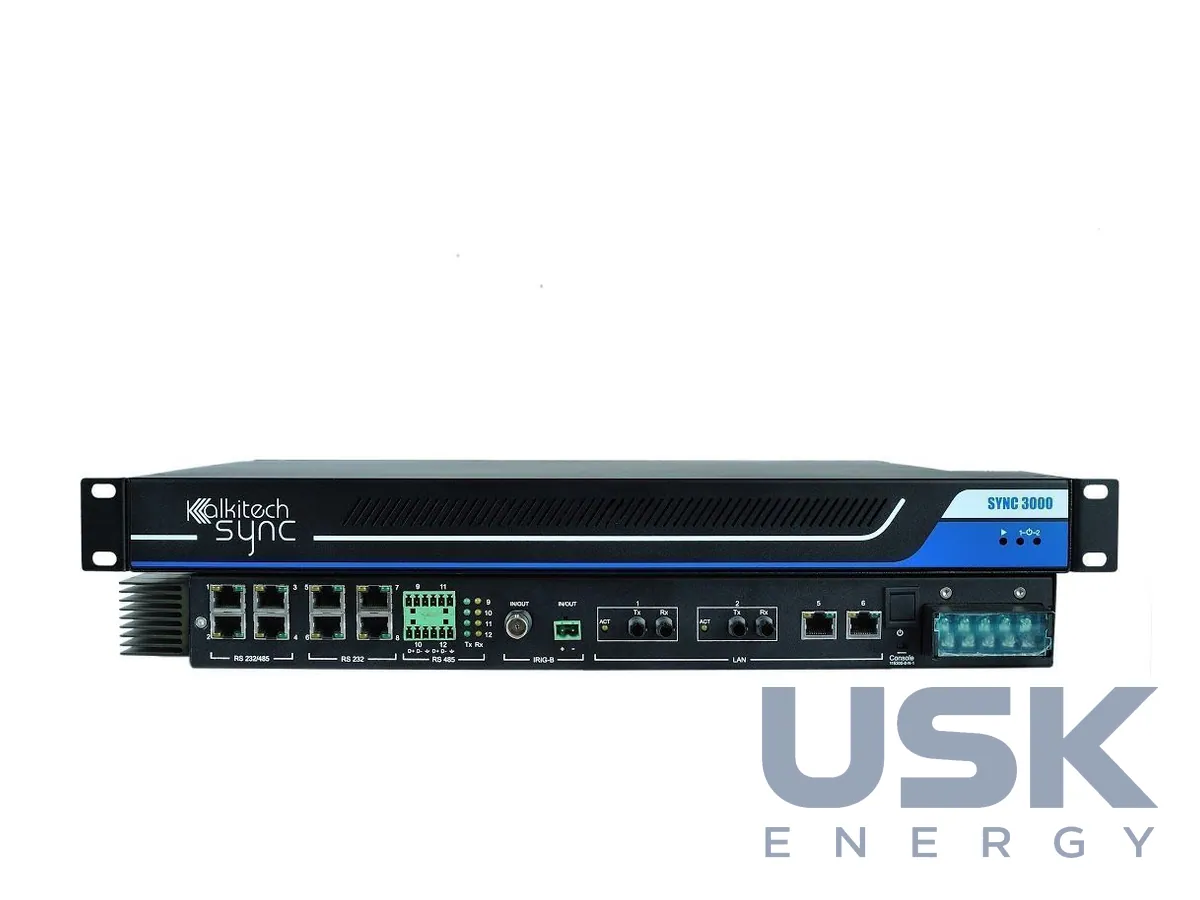

SYNC 3000 є концентратором даних для важких підстанційних застосувань, у стійковому виконанні. За даними Kalkitech, такі концентратори працюють у генерації, передачі та розподілі в багатьох країнах, а сам продукт орієнтований на нові проєкти автоматизації підстанцій у межах Smart Grid і R-APDRP. Він має посилені функції захисту зв'язку та стійкість рівня IEC61850-3, тобто розрахований на електромагнітні й кліматичні умови підстанції. SYNC 3000 має до 12 портів RS232/485 і 6 Ethernet, підтримує ICCP TASE.2 для обміну з диспетчерськими центрами і може виконувати нішеві завдання, наприклад реєстрацію аварійних процесів.

Уся лінійка працює з протоколами IEC 60870-5-101/103/104, DNP3.0, Modbus та IEC 61850. Це дає змогу збирати дані з реле Fanox SIA, SIL і SIR, з лічильників і пристроїв інших виробників і передавати їх у SCADA чи DMS за одним протоколом. Для підбору нам потрібні кількість і тип сигналів, перелік підключених пристроїв із протоколами, вимоги до кібербезпеки та протокол диспетчерського центру. За цими даними ми визначаємо, чи досить RTU SYNC 2100, чи потрібні шлюз або концентратор.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
