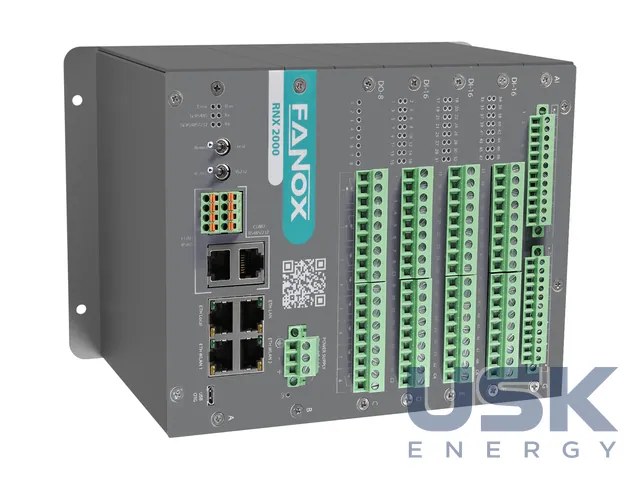

Fanox RNX-2000 — пристрій телемеханіки (RTU) для RMU і ТП

Опис

Fanox RNX-2000 є гнучким і компактним пристроєм телемеханіки (RTU) для первинних і вторинних розподільних мереж. Він підходить для розподільних пристроїв низької та середньої напруги, а через малі габарити особливо зручний для моніторингу та керування RMU, де місце в релейному відсіку обмежене. Живлення пристрою 24–48 В DC, від оперативного кола ТП чи шафи телемеханіки.

Аналогові вимірювання залежать від моделі. Базово RNX-2000 має 9 струмових каналів для датчиків струму LPCT або котушок Роговського і 3 канали напруги для резистивних або ємнісних малосигнальних датчиків LEA. Виробник анонсує й інші комбінації струмових каналів і каналів напруги. Такий набір дає змогу одним пристроєм контролювати кілька приєднань RMU, наприклад вхідні та вихідні кабельні лінії, без окремих вимірювальних перетворювачів і класичних ТС і ТН.

Для зв'язку передбачено послідовні порти, 1 порт RS485 і 1 порт RS232/RS485 з вибором перемикачем. Ethernet представлений 2 портами WAN (10/100/1000 Base Tx) і 1 портом LAN (10/100/1000 Base Tx) з роз'ємами RJ45, а також окремим сервісним портом LAN (10/100 Base Tx). 2 порти WAN дають змогу підключити RTU до 2 каналів зв'язку з диспетчерським центром, а сервісний порт залишається для налагодження на місці без втручання в робочі канали.

RNX-2000 підтримує стандартні протоколи з урахуванням вимог кібербезпеки IEC62351. Уже доступні IEC60870-5-104, Modbus, NTP і SNTP. У режимах Master/Client і Slave/Server виробник заявляє підтримку IEC60870-5-101/104, IEC60870-5-103, Modbus (TCP/IP і послідовного), DNP3 (TCP/IP і послідовного) та IEC61850, частина з них позначена як «Upcoming». RTU може опитувати реле захисту в комірках і передавати дані на верхній рівень.

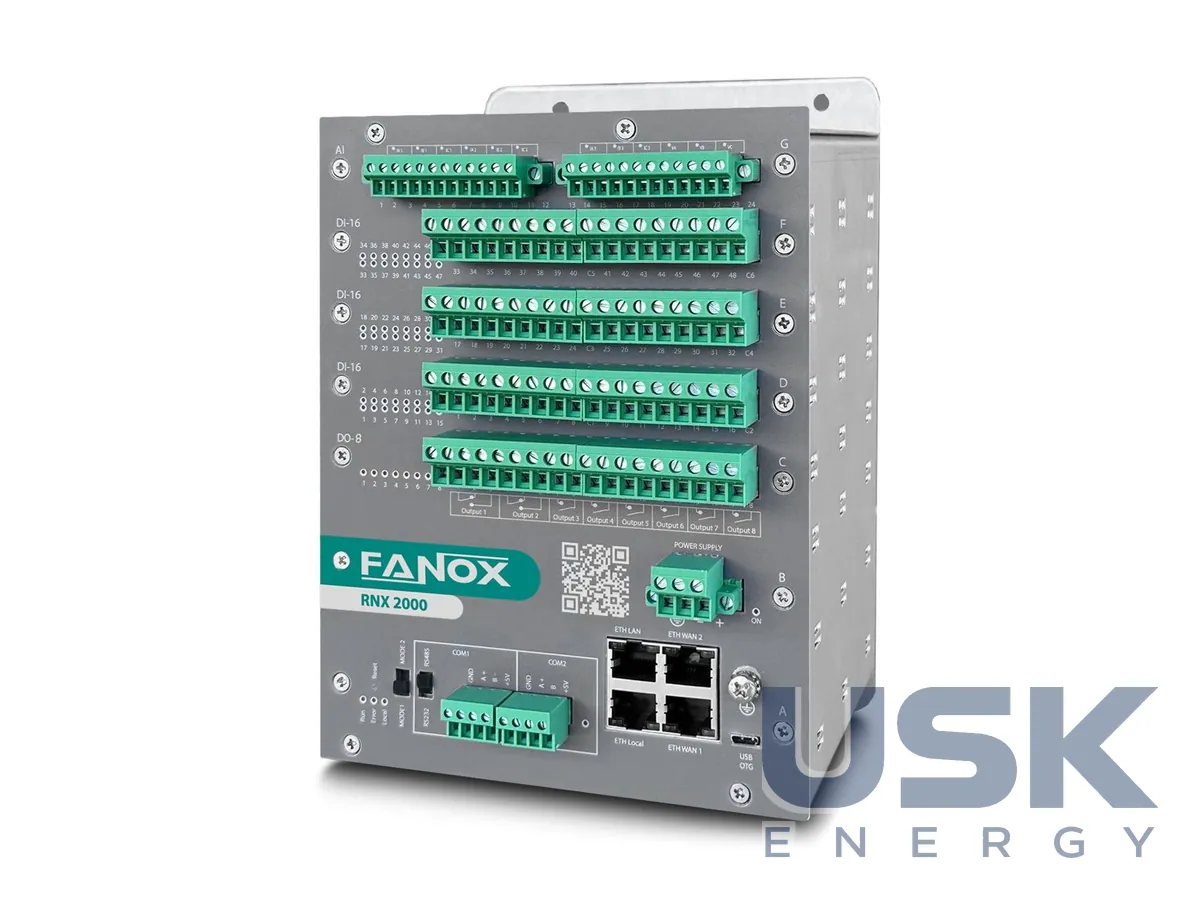

Корпус металевий, з високим рівнем електромагнітної сумісності (EMC) і широким діапазоном робочих температур, що важливо для встановлення в неопалюваних ТП і шафах на вулиці. Модулі вводу-виводу доповнюють пристрій 32, 48 або 64 дискретними входами і 8, 16 або 32 виходами зі світлодіодною індикацією. Входи збирають стан комутаційних апаратів, дверей і сигналізації, виходи керують вимикачами навантаження та приводами RMU. Для налаштування Fanox постачає ПЗ RNXtudio, технічний лист і посібник користувача.

У системі автоматизації розподільної мережі RNX-2000 стає вузлом, через який диспетчер бачить RMU і керує ним. За струмами датчиків пристрій фіксує проходження струму КЗ, і диспетчер або верхній рівень автоматики визначає пошкоджену ділянку кабельної мережі. Далі пошкоджену ділянку відокремлюють дистанційним відключенням вимикачів навантаження, а живлення решти споживачів відновлюють перемиканням з іншого боку кільця. Для мережевої компанії це скорочує час пошуку пошкодження і кількість виїздів бригад.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
