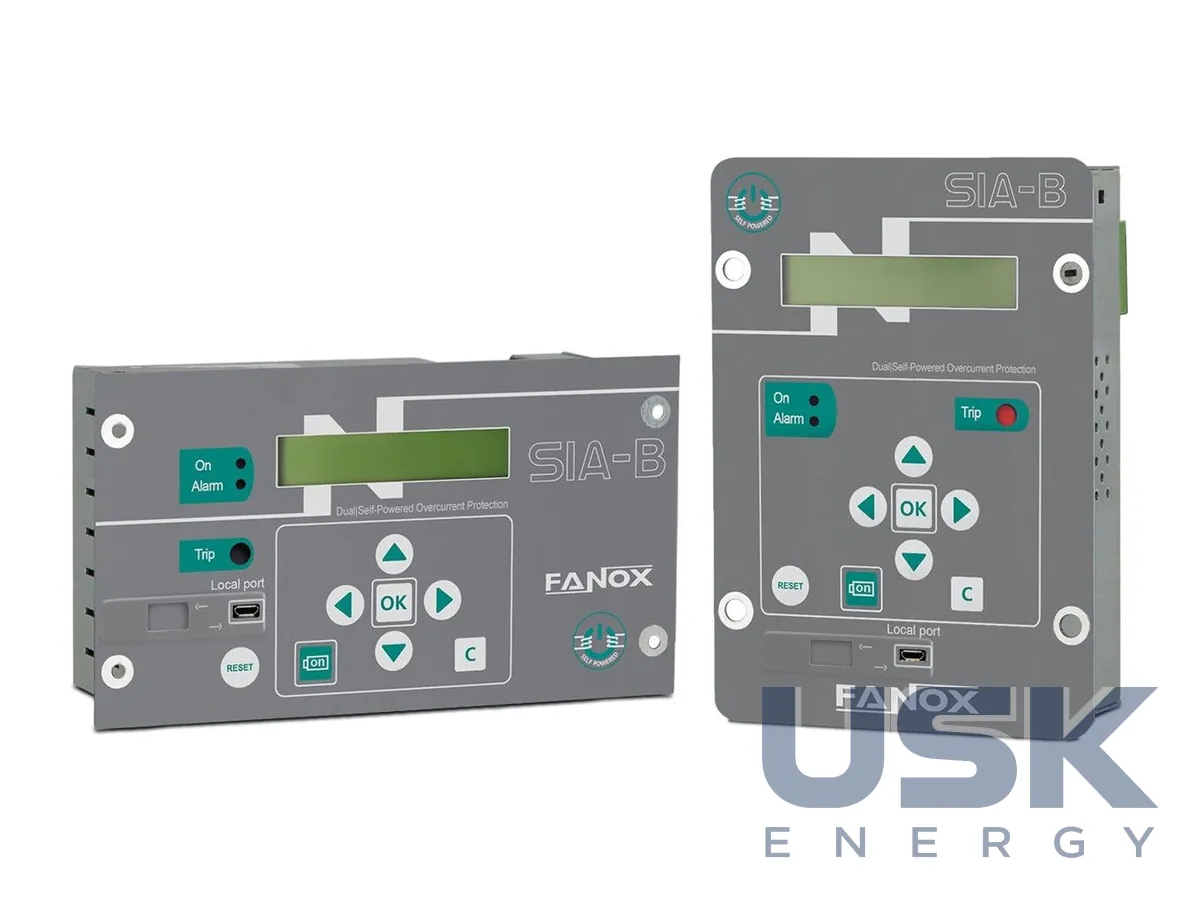

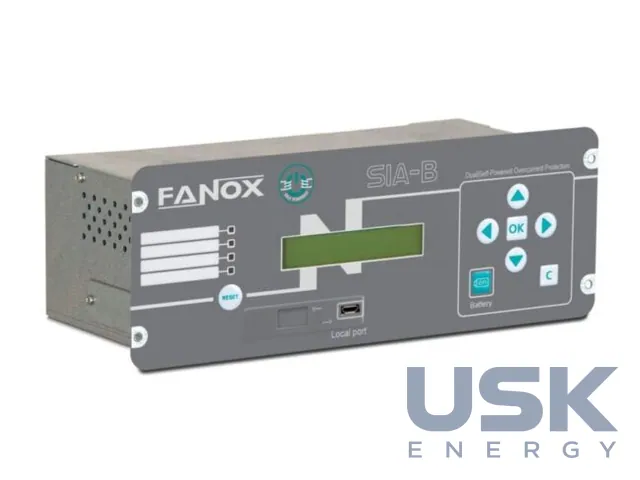

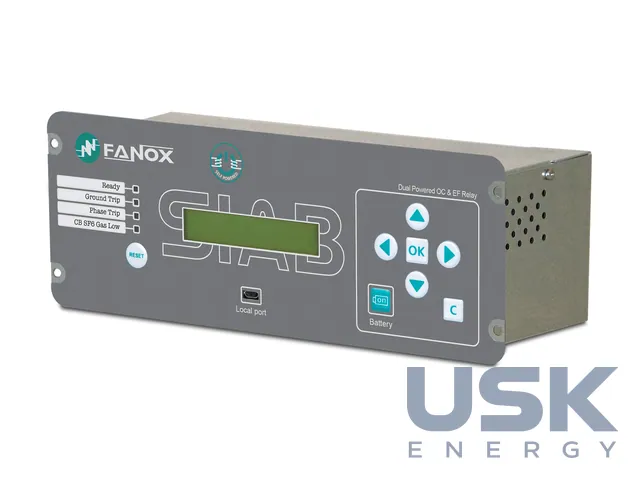

Fanox SIA-B — реле МСЗ і захисту від замикань на землю із саможивленням для КРУ/RMU

Опис

Fanox SIA-B належить до компактних реле максимального струмового захисту із саможивленням і з варіантом подвійного живлення, коли до саможивлення додається допоміжне джерело. Його ставлять у комірки вторинного розподілу та RMU, де немає оперативного струму, а реле має працювати лише від енергії лінійних ТС. Реле застосовується на розподільних підстанціях, ВЕС і СЕС, тобто там, де приєднань багато, а акумуляторні батареї в кожній ТП невиправдано дорогі в обслуговуванні.

Виконання SIA-B Standard розраховане на стандартні ТС із вторинним струмом /1, є і варіант для спеціальних ТС, наприклад Fanox CT-MTP. Пороги запуску дуже низькі. Для стандартних ТС це 75 mA при живленні від 3 фаз і 160 mA від 1 фази, у відносних одиницях 0,075·In, а для спеціальних ТС поріг саможивлення 0,4·In. Додатково реле живиться від 24–230 V AC/DC, від USB через KITCOM або від power bank. Опційна внутрішня батарея з ресурсом 20 років потрібна для пусконалагодження, коли первинної напруги ще немає.

Набір функцій захисту включає 50/51 і 50N/51N (50G/51G), опційно 46, 49, 50BF, 79 і CLP. Функція 46 реагує на обрив фази та несиметрію, 49 захищає від теплового перевантаження, 50BF відпрацьовує відмову вимикача, 79 виконує АПВ, а CLP коригує уставки при ввімкненні холодного навантаження, щоб не було хибних спрацювань. Вихід відключення живить малопотужний розчіплювач 24 Vdc з енергією 135 mJ, тому для звичайних котушок вимкнення поруч ставлять модуль Fanox TCM або використовують розчіплювач PRT. Реле має 3 конфігуровані входи та 3 виходи.

Принцип саможивлення простий. Поки лінія під навантаженням, вторинний струм ТС живить електроніку реле, і воно постійно контролює струми. При КЗ вторинний струм різко зростає, енергії стає більше, і реле накопичує її для імпульсу на розчіплювач. Тому захист спрацьовує саме тоді, коли він потрібен, навіть якщо на ТП немає жодного джерела оперативного струму.

Для зв'язку є передній порт USB, опційно задній RS485 з протоколом Modbus RTU або DNP3.0. Реле записує профіль навантаження в 168 кільцевих записах з налаштовуваним інтервалом. Пам'ять із внутрішнім годинником RTC зберігає 1024 події, 20 звітів про аварії та 10 осцилограм у форматі COMTRADE, за якими розбирають кожне спрацювання захисту.

Fanox постачає технічний лист і посібник користувача SIA-B англійською та іспанською мовами, а також посібник з протоколу Modbus. Для підбору нам потрібні тип комірки та вимикача, коефіцієнт і тип ТС, мінімальний робочий струм приєднання, вимоги до функцій захисту і до зв'язку. Якщо оперативне живлення на об'єкті все-таки є і потрібна робота з іншими ТС, ми пропонуємо SIA-C або SIA-F.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
