Fanox SIA-F — реле МСЗ і ЗНЗ фідера з оперативним живленням для елегазових КРУ

Опис

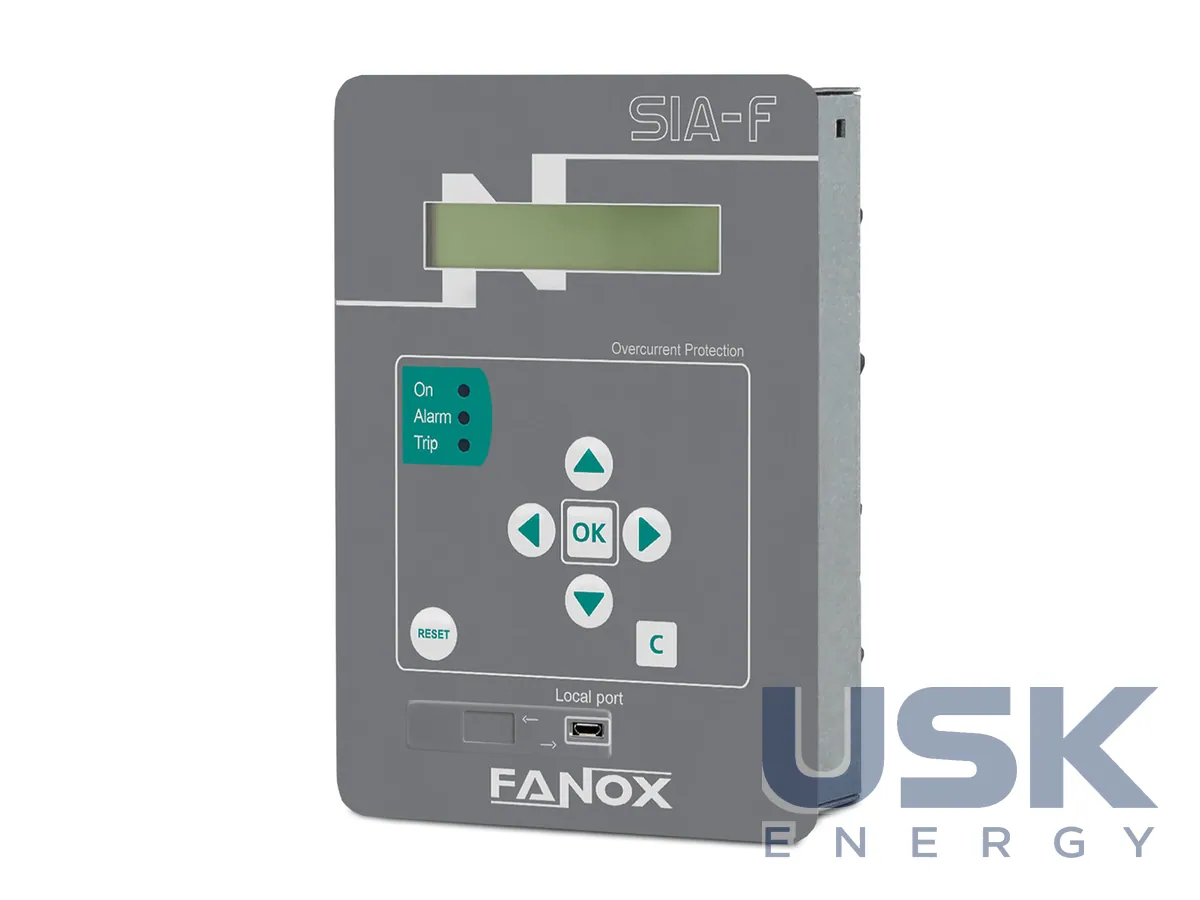

Реле Fanox SIA-F призначене для захисту відхідних приєднань і трансформаторів у елегазових КРУ та комірках у металевій оболонці вторинного розподілу. На відміну від саможивлених реле серії SIA, воно працює від оперативного живлення 24–230 V AC/DC, тому підходить для ТП і РП, де є акумуляторна батарея або інше джерело оперативного струму. Універсальний діапазон живлення дає змогу ставити той самий тип реле на об'єкти з постійним і змінним оперативним струмом різних номіналів, не тримаючи на складі кілька модифікацій.

Реле має 4 струмові входи для звичайних ТС із вторинним струмом /1 і /5, тобто працює з тими трансформаторами, що вже встановлені в комірці. Основні функції охоплюють максимальний струмовий захист фаз і захист від замикань на землю. Четвертий струмовий вхід у реле такого класу зазвичай використовують, щоб підключити ТС нульової послідовності, наприклад кабельний трансформатор, і отримати чутливіший захист від замикань на землю, ніж за сумою фазних струмів.

Типовими місцями встановлення SIA-F є комірки з вакуумним або елегазовим вимикачем у RMU міських мереж, комірки захисту силових трансформаторів ТП, відхідні кабельні лінії промислових підприємств і приєднання власних потреб. Для трансформаторного приєднання реле захищає від міжфазних КЗ у трансформаторі та на його виводах, а також від перевантаження за струмом, а для кабельної лінії від КЗ і замикань на землю в кабелі.

Для координації між приєднаннями є логічна селективність ZSI, функція 68. Її реалізують через конфігуровані входи-виходи та програмовану логіку. Реле відхідної лінії при пуску захисту надсилає блокувальний сигнал реле вводу, і ввід не відключається без потреби, а при КЗ на шинах, коли блокування немає, ввід відключається з мінімальною витримкою часу. Так скорочується час відключення КЗ на збірних шинах без втрати селективності.

Зв'язок організовано через передній порт micro-USB для налаштування з ноутбука і задній послідовний порт з протоколом Modbus RTU або DNP3.0, залежно від моделі. Реле має до 2 конфігурованих входів і 3 конфігурованих виходів, також залежно від моделі. Енергонезалежна пам'ять зберігає до 200 подій, 4 звіти про аварії та 1 осцилограму у форматі COMTRADE, яку можна відкрити будь-якою програмою аналізу аварій.

Fanox видає на SIA-F технічний лист, посібник користувача, окремі посібники з протоколів Modbus і DNP3 та інструкцію з монтажу. Компактні габарити реле розраховані на релейні відсіки елегазових комірок, де місце обмежене. Для підбору нам потрібні тип комірки, оперативна напруга, параметри ТС, потрібні функції захисту та протокол зв'язку з системою телемеханіки. За цими даними ми звіряємо модель і, якщо на об'єкті немає оперативного живлення, пропонуємо замість SIA-F саможивлені SIA-B чи SIA-C.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
