GE Vernova — вимірювальні трансформатори середньої напруги 5–34,5 кВ (IEEE/IEC)
Вимірювальні трансформатори струму та напруги GE Vernova середньої напруги на клас 5–34,5 кВ за стандартами IEEE і IEC. Їх ставлять у комплектні розподільчі пристрої та зовнішні установки.
- Клас напруги
- 5–34,5 кВ
- Виконання
- трансформатори струму та напруги внутрішнього та зовнішнього встановлення
- Зовнішні HCEP
- до 15 кВ, гідрофобна циклоаліфатична епоксидна смола
- Внутрішні ТН
- BIL до 200 кВ, вакуумна заливка поліуретаном
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

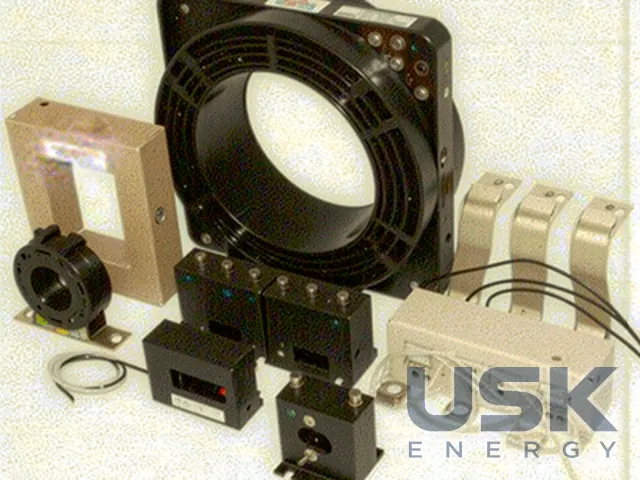

Вимірювальні трансформатори середньої напруги GE Vernova охоплюють класи 5–34,5 кВ і випускаються за стандартами IEEE та IEC. Лінійка включає трансформатори струму й напруги внутрішнього встановлення для комплектних розподільних пристроїв і зовнішнього встановлення для відкритих підстанцій, опор і пунктів обліку. Вони живлять лічильники, прилади, реле й пристрої керування, тож від їхньої точності залежать і комерційний облік, і правильна робота захистів. Апарати відповідають IEEE C57.13 та IEC і мають лістинг UL і CSA.
Ізоляцію виконують з різних матеріалів залежно від умов встановлення. Зовнішні трансформатори HCEP розраховано на клас до 15 кВ, їхня ізоляція виготовлена з гідрофобної циклоаліфатичної епоксидної смоли, яка стійка до ультрафіолету й забруднення та не потребує порцелянової покришки. Внутрішні трансформатори напруги випускають з BIL до 200 кВ, а їхню ізоляцію отримують вакуумним заливанням поліуретаном, без повітряних включень, які могли б стати джерелом часткових розрядів. У лінійці є також зовнішні моделі з бутилкаучуком HY-BUTE 60, наприклад трансформатор струму JKW-5 на 15 кВ з BIL 110 кВ для частот 50/60 Гц.

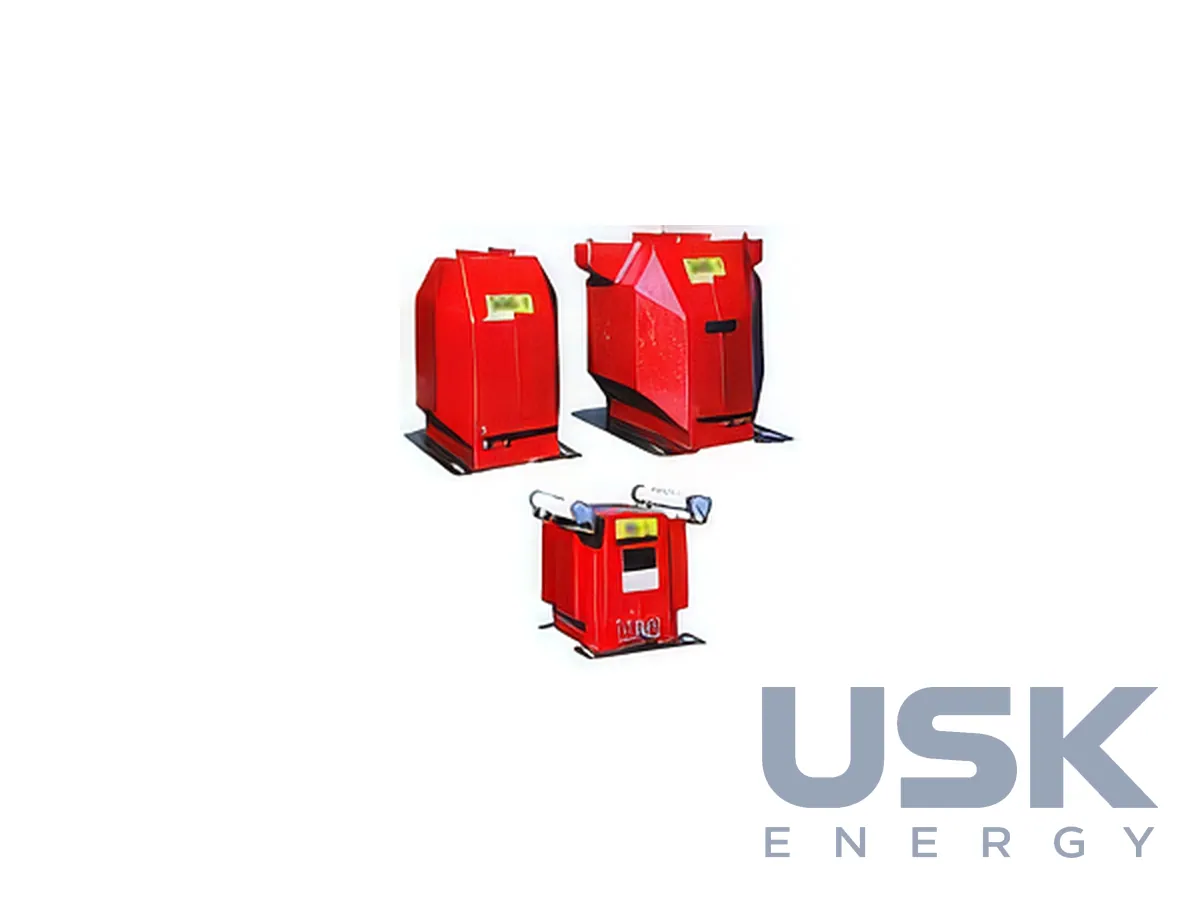

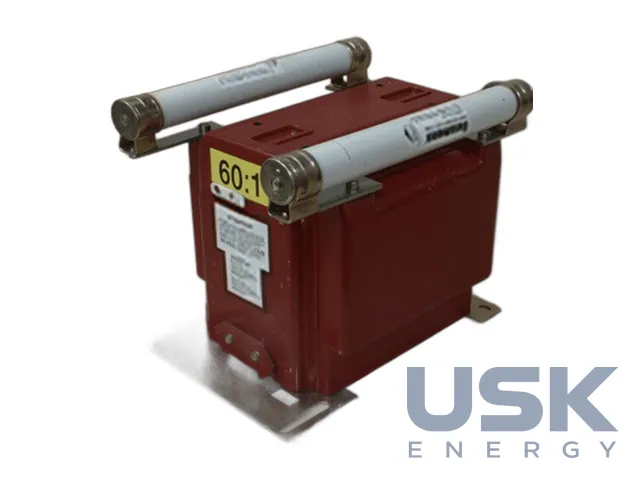

Внутрішній трансформатор напруги JVM-3 розраховано на первинну напругу від 2400 В, він живить лічильники, прилади й реле в КРУ. Його теплова потужність становить 750 ВА або 500 ВА за перегріву 55 °C понад температуру навколишнього повітря 30 °C. Є виконання без запобіжників, з одним або двома запобіжниками на первинній стороні, де застосовують струмообмежувальні запобіжники типу EJ-1. Тривало первинна напруга не повинна перевищувати номінальну більш ніж на 10%, а в аварійному режимі перенапругу обмежують 1,25 від номіналу.

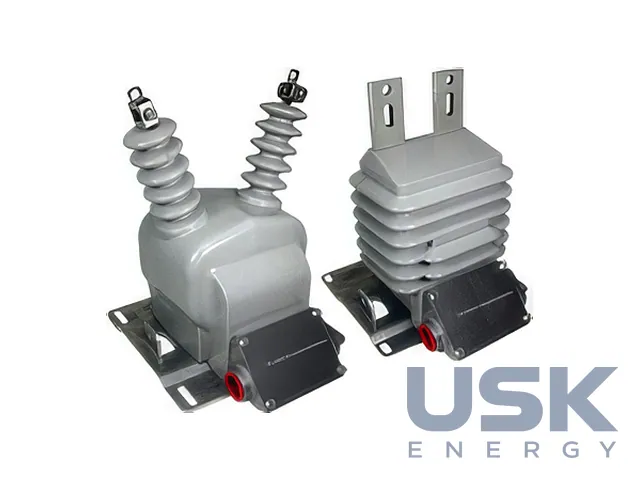

Зовнішній трансформатор напруги JVW-5 з BIL 110 кВ має клас Station Class з підвищеним навантаженням, тепловою потужністю й довжиною шляху витоку, а його теплова потужність становить 1,5 кВА. Трансформатори напруги з одним вводом підходять для заземлених мереж і працюють між фазою та землею, витримуючи 1,40 номінальної напруги протягом однієї хвилини. Апарати з двома вводами можна вмикати між фазами або між фазою та землею за зниженої напруги, приблизно 58% лінійної. Первинні обмотки виконано за схемою LATTICE, яка рівномірніше розподіляє напругу та зменшує часткові розряди.
Багато моделей доступні для мереж 50 Гц, але IEEE C57.13, за яким їх проєктують і випробовують, на 50 Гц не поширюється. Тому під час замовлення для 50 Гц треба окремо вказати вимоги до точності разом із навантаженням у ВА та коефіцієнтом потужності, інакше трансформатор перевірять за стандартними навантаженнями 60 Гц. Також задають клас напруги, коефіцієнт трансформації, клас точності, тип ізоляції, виконання із запобіжниками чи без них і спосіб монтажу.
Технічні характеристики
| Клас напруги | 5–34,5 кВ |
|---|---|
| Виконання | трансформатори струму та напруги внутрішнього та зовнішнього встановлення |
| Зовнішні HCEP | до 15 кВ, гідрофобна циклоаліфатична епоксидна смола |
| Внутрішні ТН | BIL до 200 кВ, вакуумна заливка поліуретаном |
| Стандарти | IEEE C57.13, IEC; UL, CSA |
Запит ціни та строку поставки
GE Vernova — вимірювальні трансформатори середньої напруги 5–34,5 кВ (IEEE/IEC), GE Vernova. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який клас напруги випускають трансформатори?
На 5–34,5 кВ, внутрішнього та зовнішнього встановлення.
Яка ізоляція у зовнішніх трансформаторів HCEP?
Гідрофобна циклоаліфатична епоксидна смола, клас до 15 кВ.
Який BIL у внутрішніх трансформаторів напруги?
До 200 кВ, ізоляцію виконано вакуумною заливкою поліуретаном.
