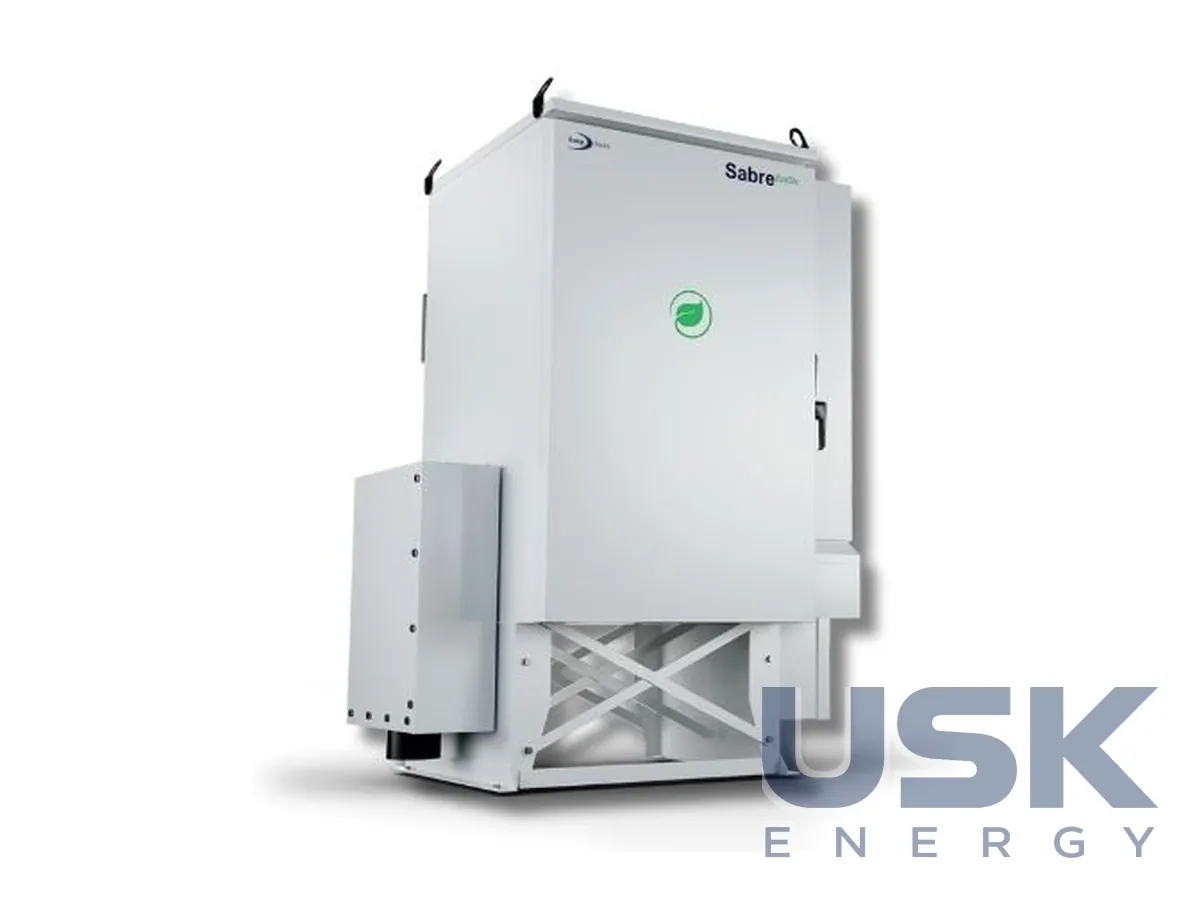

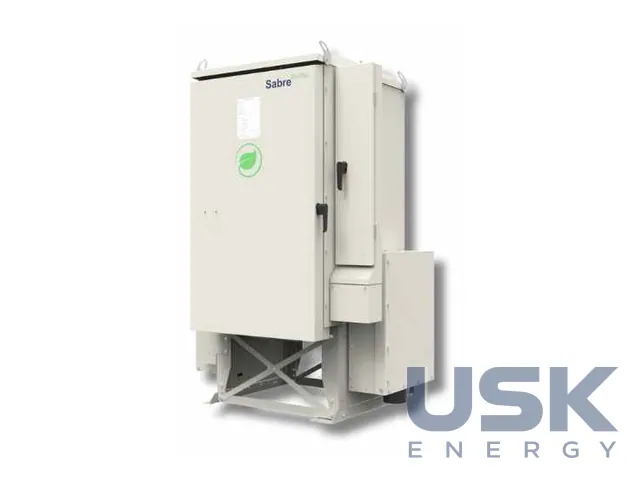

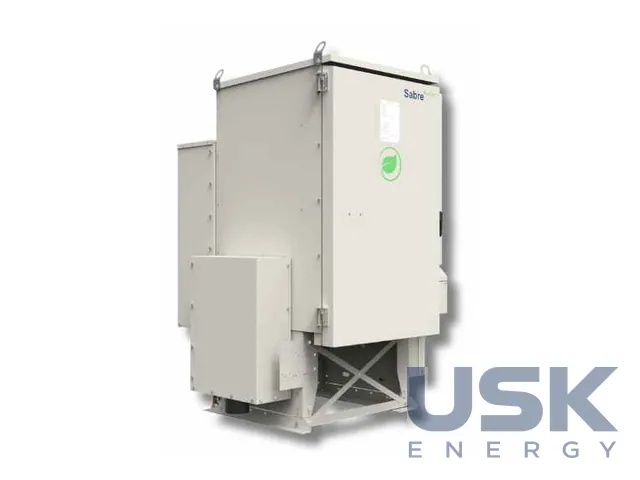

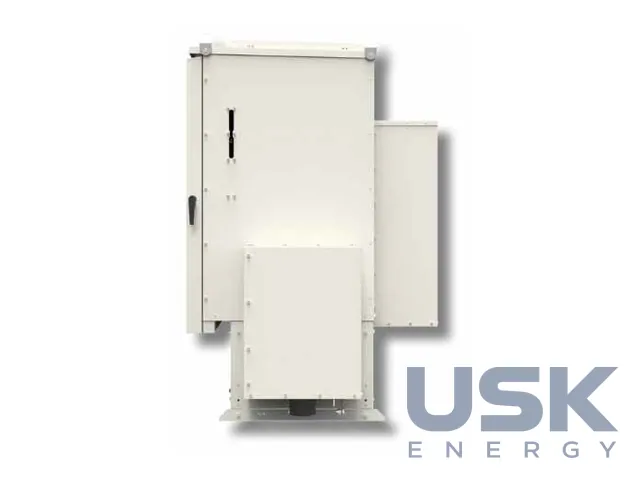

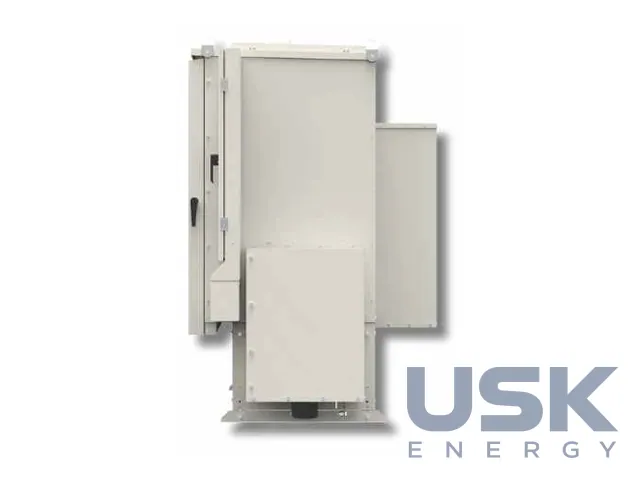

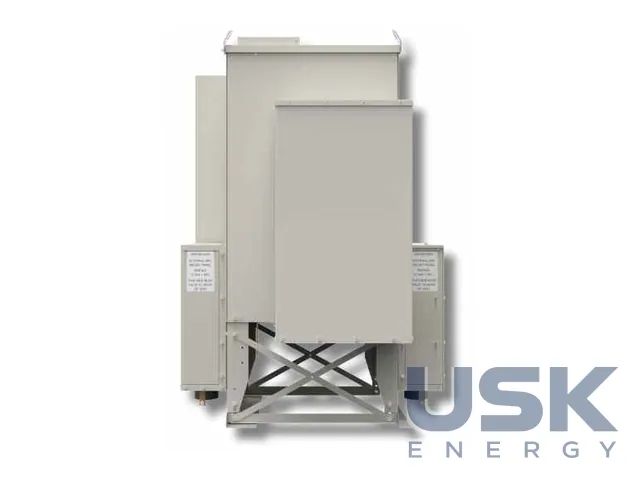

Lucy Electric Sabre EcoTec — RMU з ізоляцією синтетичним повітрям до 17,5 кВ (без SF6)
RMU Lucy Electric Sabre EcoTec на напругу до 17,5 кВ, 50 Гц, з ізоляцією синтетичним повітрям без SF6 (GWP = 0). Встановлюється на трансформатор або окремо і зберігає функціональність серії Sabre з вбудованою автоматизацією.
- Номінальна напруга
- до 17,5 кВ, 50 Гц
- Імпульсна витримувана напруга
- 95 кВ
- Короткочасний струм
- 20 кА / 3 с, ударний 52,5 кА
- Стійкість до внутрішньої дуги
- AF / AFL / AFLR, 20 кА (бак) / 13,5–20 кА (кабельний відсік), 1 с
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SabreEcoTec продовжує серію RMU Sabre від Lucy Electric, але замість елегазу ізоляційним середовищем у ньому слугує синтетичне повітря. Його потенціал глобального потепління дорівнює нулю, тому під час витоку чи утилізації апарат не дає викидів парникових газів. RMU випускають на напругу до 17,5 кВ і частоту 50 Гц для розподільних мереж, промислових підприємств та об'єктів інфраструктури. Є виконання для встановлення безпосередньо на трансформатор і окремостоячі, застосування і набір функцій збігаються зі звичною серією Sabre. У конструкцію закладено вбудовану автоматизацію, тож RMU одразу готовий до роботи у складі телемеханіки мережі.
Синтетичне повітря на 79.1% складається з азоту і на 20.9% з кисню, чистота газу 5.0, тобто 99.9990%. Такий газ доступний у будь-якій країні і не потребує спеціальних процедур обліку, як SF6. Щоб вкластися в габарити попередньої серії, Lucy Electric оптимізувала електричну частину під роботу за низького тиску газу. У результаті новий RMU стає на те саме місце, що і старий, і годиться як для нових підстанцій, так і для заміни обладнання на діючих.
Основні параметри за каталогом такі. Імпульсна витримувана напруга 95 кВ, короткочасний струм 20 кА протягом 3 с, ударний струм 52,5 кА. Стійкість до внутрішньої дуги підтверджено за класами AF / AFL / AFLR, для бака 20 кА і для кабельного відсіку 13,5–20 кА протягом 1 с. Ступінь захисту IP54 у зовнішньому виконанні та IP41 у внутрішньому. У лінійці є конфігурації VRN2e і VRN6e, вони мають різний набір вимикачів навантаження і вимикача на приєднанні трансформатора.
Роботу з апаратом описано в настанові з експлуатації покроково. Кожен орган керування закрито засувною кришкою, його можна замкнути навісним замком. Щоб перемкнути вимикач навантаження, оператор знімає замок, піднімає кришку в положення «unlocked» і повертає знімну рукоятку за годинниковою стрілкою до ввімкнення або проти годинникової до вимкнення. Переведення в положення заземлення виконують через селектор, лише коли вимикач уже вимкнено. Вимикач зводять храповим механізмом, рукоятку повертають на 360° за годинниковою стрілкою, причому це можна зробити кількома короткими рухами. Окремий роз'єднувач переводять з робочого положення в «OFF», а потім в «EARTH». Для випробування кабелів передбачено окрему кришку із замком.
Для підстанцій на базі SabreEcoTec випущено настанову зі зберігання, стропування і транспортування. У ній вказано маси, центр ваги, підйом стропами і вилковим навантажувачем. Якщо під час приймання помітно пошкодження, встановлювати блок не можна, слід зв'язатися з виготовлювачем. Планове обслуговування охоплює огляд панелей, перевірку умов експлуатації, контроль газу за графіком і чек-лист. Після закінчення строку служби Lucy Electric приймає апарати на перероблення.
Технічні характеристики
| Номінальна напруга | до 17,5 кВ, 50 Гц |
|---|---|
| Імпульсна витримувана напруга | 95 кВ |
| Короткочасний струм | 20 кА / 3 с, ударний 52,5 кА |
| Стійкість до внутрішньої дуги | AF / AFL / AFLR, 20 кА (бак) / 13,5–20 кА (кабельний відсік), 1 с |
| Ступінь захисту | IP54 (зовн.) / IP41 (внутр.) |
| Ізоляція | синтетичне повітря, GWP = 0 |
Запит ціни та строку поставки
Lucy Electric Sabre EcoTec — RMU з ізоляцією синтетичним повітрям до 17,5 кВ (без SF6), Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка ізоляція застосовується в Sabre EcoTec?
Синтетичне повітря з GWP = 0, елегазу SF6 в апараті немає.
Яку стійкість до внутрішньої дуги має RMU?
Класи AF / AFL / AFLR, 20 кА для бака і 13,5–20 кА для кабельного відсіку протягом 1 с.
Чи можна ставити Sabre EcoTec назовні?
Так, у зовнішньому виконанні ступінь захисту IP54, у внутрішньому IP41.
