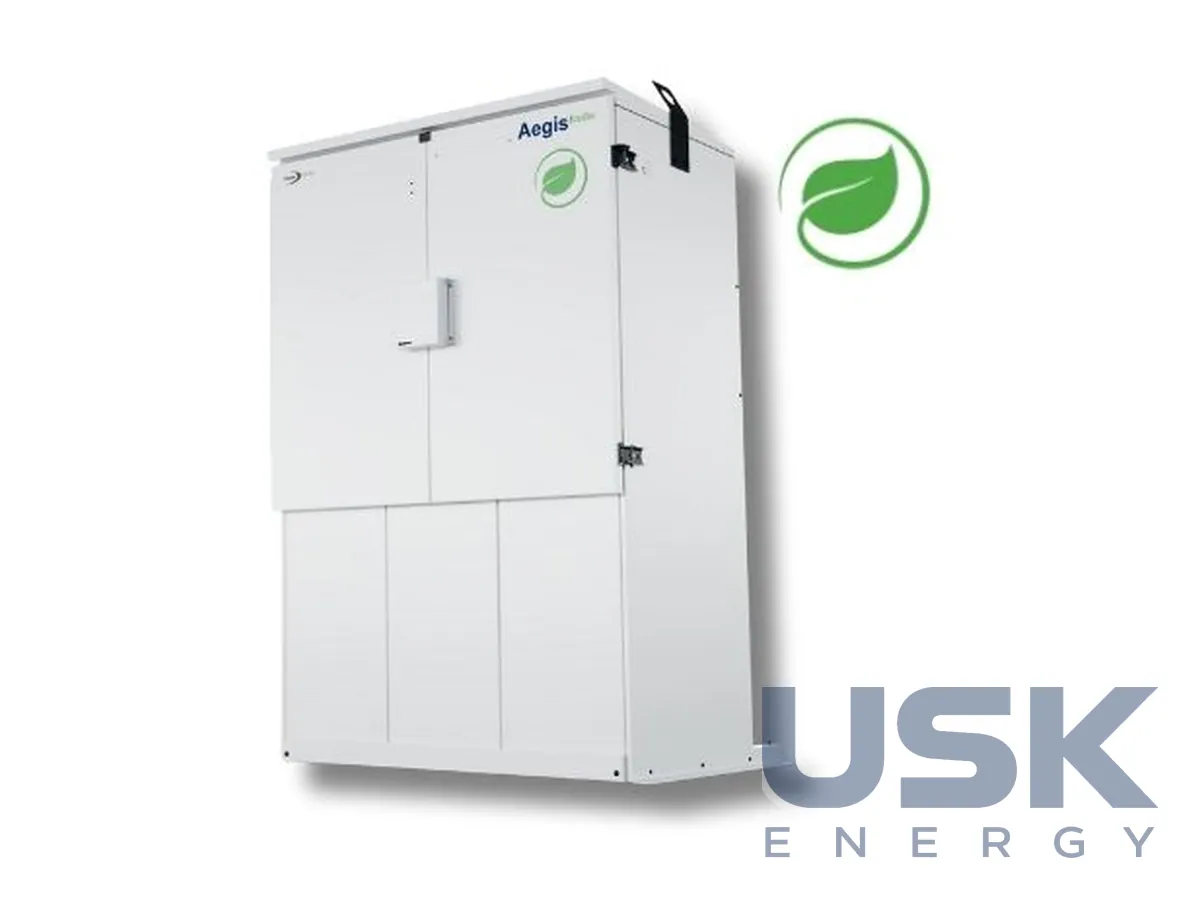

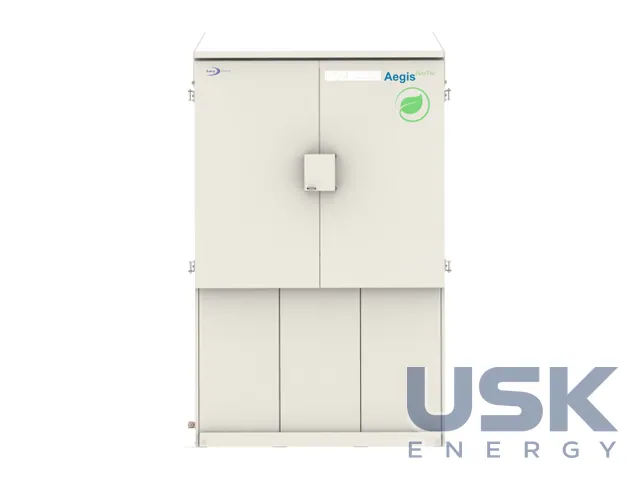

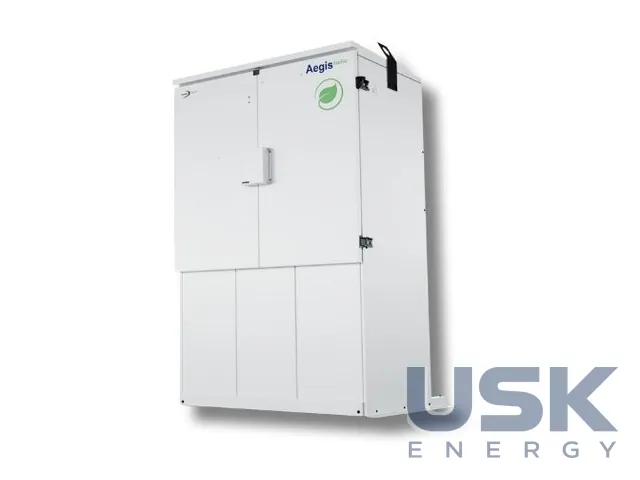

Lucy Electric Aegis EcoTec — RMU 12 кВ з ізоляцією синтетичним повітрям і фронтальним уведенням кабелів
RMU Lucy Electric Aegis EcoTec на 12 кВ, 50 Гц, з ізоляцією синтетичним повітрям і фронтальним уведенням кабелів. Наступне покоління серії Aegis без елегазу, з нульовим потенціалом глобального потепління.
- Номінальна напруга
- 12 кВ, 50 Гц
- Короткочасний струм
- 20 кА / 3 с, ударний 52,5 кА
- Вимикач навантаження
- 630 А, M1 / E3
- Вакуумний вимикач
- функція T — 250 А, функція V — 630 А, M1 / E2
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
AegisEcoTec продовжує серію RMU Aegis від Lucy Electric і розрахований на мережі 12 кВ, 50 Гц. Головна відмінність від попередників стосується ізоляційного середовища. Замість елегазу в баку міститься синтетичне повітря з нульовим потенціалом глобального потепління. Набір функцій і підхід до компонування взято в серії Aegis, зокрема багатофункціональні виконання і фронтальний ввід кабелів. RMU ставлять у приміщеннях і надворі, окремо або всередині компактної підстанції чи кіоску. Його беруть і для нового будівництва, і для заміни старого обладнання на діючих підстанціях без збільшення займаної площі.

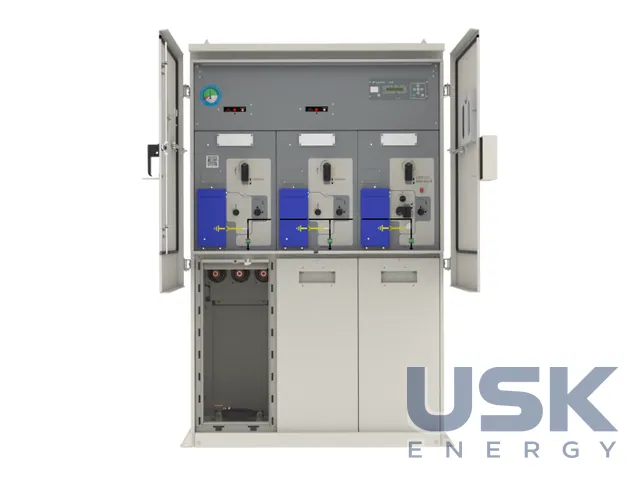

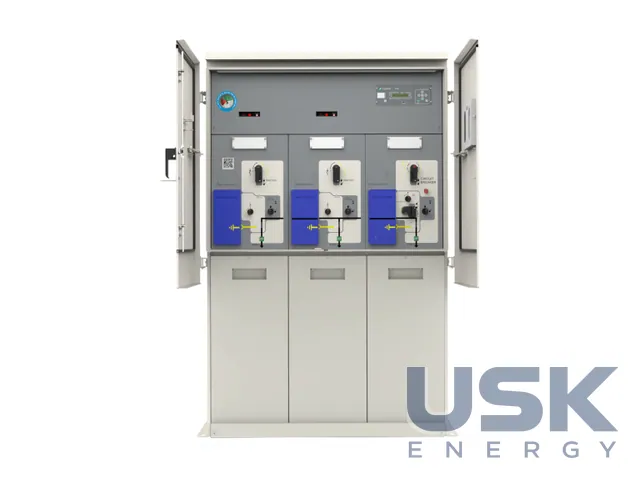

Усередині спільного ізольованого корпусу з нержавної сталі зібрано вакуумні вимикачі та вимикачі навантаження. Вимикач навантаження розрахований на 630 А, класи M1 / E3. Вакуумний вимикач працює у функції T (захист трансформатора) зі струмом 250 А і у функції V (лінійний вимикач) зі струмом 630 А, класи M1 / E2. Короткочасний струм 20 кА протягом 3 с, ударний струм 52,5 кА. Стійкість до внутрішньої дуги підтверджено за класами AF/AFL/AFLR, тобто персонал захищений спереду, збоку і ззаду. Ступінь захисту IP54 / IP41, робоча температура −25…+55 °C.
Синтетичне повітря на 79.1% складається з азоту і на 20.9% з кисню, чистота 5.0 (99.9990%). Газ можна отримати в будь-якій країні. Конструкцію оптимізували для роботи за низького тиску газу, тому габарити лишилися компактними. Для 3 приєднань вони становлять 1060×704×1669 мм, для 4 приєднань 1400×704×1669 мм. На RMU є індикатор тиску, і під час приймання його перевіряють насамперед разом із зовнішнім оглядом і кольором корпусу за RAL.
Операції виконують знімною рукояткою, кожен механізм закрито засувною кришкою, він замикається навісним замком. Вимикач навантаження повертають приблизно на 90° для ввімкнення чи вимкнення. Заземлення обирають селектором, коли вимикач уже вимкнено. Вакуумний вимикач вимикають червоною кнопкою «OFF», а вмикають одним повним обертом храпового механізму за годинниковою стрілкою. Роз'єднувач при вимикачі переводять з «ON» в «OFF» і далі в «EARTH» поворотом рукоятки приблизно на 60°. Якщо оператор порушує порядок операцій, спрацьовує захисний елемент у самій рукоятці, і далі нею користуватися не можна. Це заважає помилковим діям під напругою.
У настановах з монтажу та експлуатації, випущених у травні та липні 2024, описано приймання, кріплення до підлоги, перевірку перед подачею напруги, планові перевірки, дії в разі відхилення тиску і чек-лист обслуговування. На верхню поверхню RMU не можна нічого ставити. Після закінчення строку служби Lucy Electric приймає апарат на перероблення. Відмова від SF6 спрощує і цю стадію, бо газ не треба збирати і здавати за окремою процедурою.
Технічні характеристики
| Номінальна напруга | 12 кВ, 50 Гц |
|---|---|
| Короткочасний струм | 20 кА / 3 с, ударний 52,5 кА |
| Вимикач навантаження | 630 А, M1 / E3 |
| Вакуумний вимикач | функція T — 250 А, функція V — 630 А, M1 / E2 |
| Ступінь захисту | IP54 / IP41 |
| Робоча температура | −25…+55 °C |
| Габарити (3 / 4 приєднання) | 1060×704×1669 / 1400×704×1669 мм |
Запит ціни та строку поставки
Lucy Electric Aegis EcoTec — RMU 12 кВ з ізоляцією синтетичним повітрям і фронтальним уведенням кабелів, Lucy Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які габарити має Aegis EcoTec?
Для 3 приєднань 1060×704×1669 мм, для 4 приєднань 1400×704×1669 мм.
Які комутаційні апарати є в RMU?
Вимикач навантаження 630 А класу M1 / E3 і вакуумний вимикач класу M1 / E2, у функції T на 250 А, у функції V на 630 А.
У якому діапазоні температур працює RMU?
Робоча температура −25…+55 °C, ступінь захисту IP54 / IP41.
