Arteche — проміжні, бістабільні та контакторні реле для підстанцій

Опис

Втичні електромеханічні реле Arteche застосовуються в схемах вторинної комутації підстанцій та електростанцій, тобто скрізь, де сигнали РЗА, телемеханіки та керування треба розмножити, розв’язати або підсилити. Виробник розраховує їх на важкі умови, де важливі безпека та передбачувана поведінка. Для систем із найвищим рівнем функціональної безпеки реле підходять під вимоги SIL-4. Типові завдання з опису Arteche це логіка систем безпеки на атомних станціях, гальванічна розв’язка між колами або інтерфейсами, розмноження контактів і дистанційне керування.

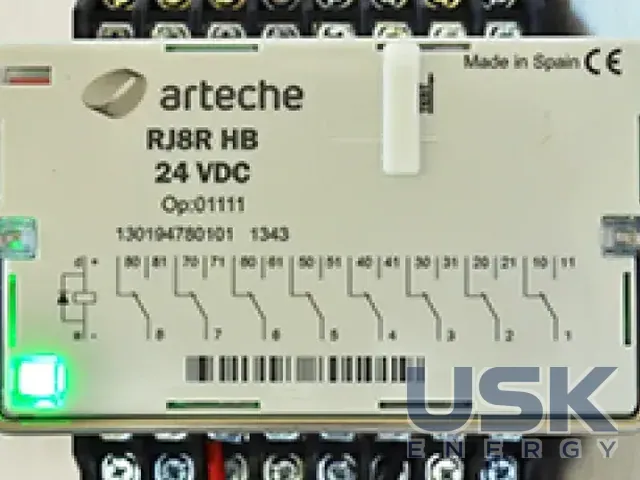

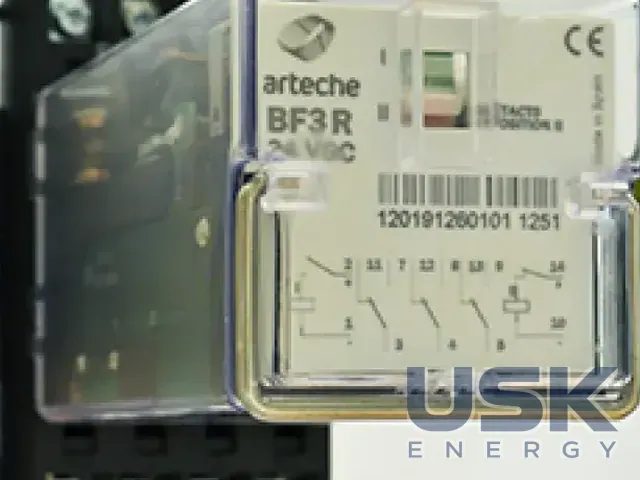

До лінійки входять чотири групи. Реле миттєвої дії випускаються серіями RD, RF, RJ і RI, це класичні проміжні реле для розмноження сигналів і узгодження кіл різної напруги. Бістабільні реле серій BF, BJ і BI мають два стійкі положення вихідних контактів. Залежно від того, на яку з двох котушок подано сигнал, контакти переходять в одне чи інше положення й залишаються в ньому після зняття живлення. Такі реле використовують для запам’ятовування стану, наприклад положення режиму або факту спрацювання, коли зникнення оперативного струму не повинно скидати інформацію.

Контакторні реле мають позначення CD, CF і CJ. Вони розраховані на комутацію потужніших навантажень, наприклад приводів, електромагнітів і кіл живлення, де звичайного проміжного реле замало. Реле з витримкою часу TDF і TDJ багатофункціональні, в одного пристрою можна вибрати режим затримки на ввімкнення, на вимкнення або інший часовий режим. Виробник зазначає для них підстанції, генерувальні об’єкти та залізничні системи.

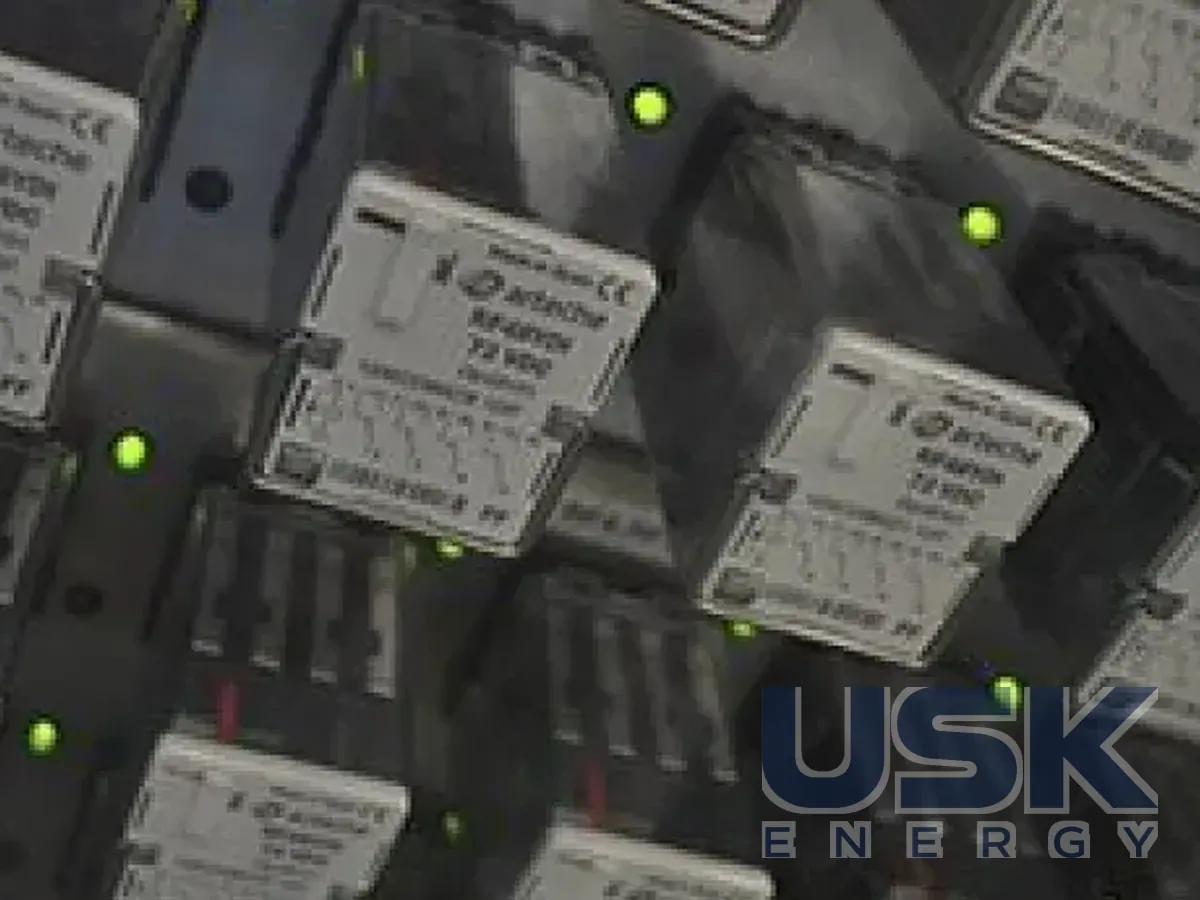

Реле вставляються в цоколі переднього або заднього приєднання, тому їх міняють без перемонтажу проводів. Монтажник один раз під’єднує проводи до цоколя, а під час перевірки чи заміни реле просто виймають і ставлять нове того самого типу. Цоколь переднього приєднання зручний для відкритих панелей і монтажу на рейку, заднього для врізання у двері шафи або панель із під’єднанням з тильного боку. Ізоляція має високу електричну міцність, це важливо для кіл, де реле розділяє оперативний постійний струм підстанції та зовнішні кола. Конструкція вібро- та сейсмостійка, тому реле застосовують на об’єктах із сейсмічними вимогами та поруч із джерелами вібрації, наприклад у машинних залах електростанцій.

Підбір реле ведеться за напругою котушки, кількістю та типом контактів, комутованим струмом і видом цоколя. В Arteche є онлайн-конфігуратор, що формує код замовлення за вибраними параметрами. Для кожної групи опубліковано каталоги та брошури на миттєві, бістабільні, контакторні реле та багатофункціональні реле часу. У них наведено схеми контактів, габарити й характеристики кожної серії, за ними підбирають заміну під час реконструкції наявних шаф. Під час заміни старих реле на чинному об’єкті спершу звіряють цоколь і розкладку виводів, якщо вони збігаються, реле міняють без переробки монтажу шафи.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
