COIL HV Shunt — шунтувальний реактор високої напруги
COIL HV Shunt — сухий шунтувальний реактор без магнітопроводу, що підключається безпосередньо до мереж високої та надвисокої напруги. Він компенсує ємнісну реактивну потужність ліній і стабілізує напругу.
- Тип
- сухий реактор без магнітопроводу (air-core)
- Ізоляція
- повітряна, суха
- Виконання
- зовнішнє
- Підключення
- безпосередньо до мережі ВН/НВН
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
COIL HV Shunt — сухий шунтувальний реактор, що підключається безпосередньо до мереж високої та надвисокої напруги. Його задача полягає в компенсації ємнісної реактивної потужності ліній. Довга повітряна лінія або кабель ВН при малому навантаженні генерують помітну ємнісну потужність, і напруга на кінці лінії піднімається вище номінальної. Шунтувальний реактор споживає індуктивну реактивну потужність і цим врівноважує ємнісну, тому напруга в мережі залишається стабільною.
Виробник описує принцип роботи саме так. Компенсаційні реактори цілеспрямовано впливають на рівень напруги, протиставляючи ємнісній реактивній потужності мережі індуктивну. Реактори високої напруги віддають цю потужність прямо в мережі ВН і НВН, без проміжного трансформатора. Для порівняння, реактори СН тієї ж компанії підключають до третинної обмотки трансформатора або до мережі середньої напруги.
Реактор випускається з постійною або регульованою індуктивністю. Постійна індуктивність підходить для ліній зі стабільним режимом, де потрібна компенсація відома заздалегідь. Регульоване виконання потрібне там, де навантаження лінії сильно змінюється протягом доби чи сезону і надлишок ємнісної потужності то зростає, то зменшується. Тип регулювання та діапазон індуктивності узгоджуються з виробником на етапі проєкту.

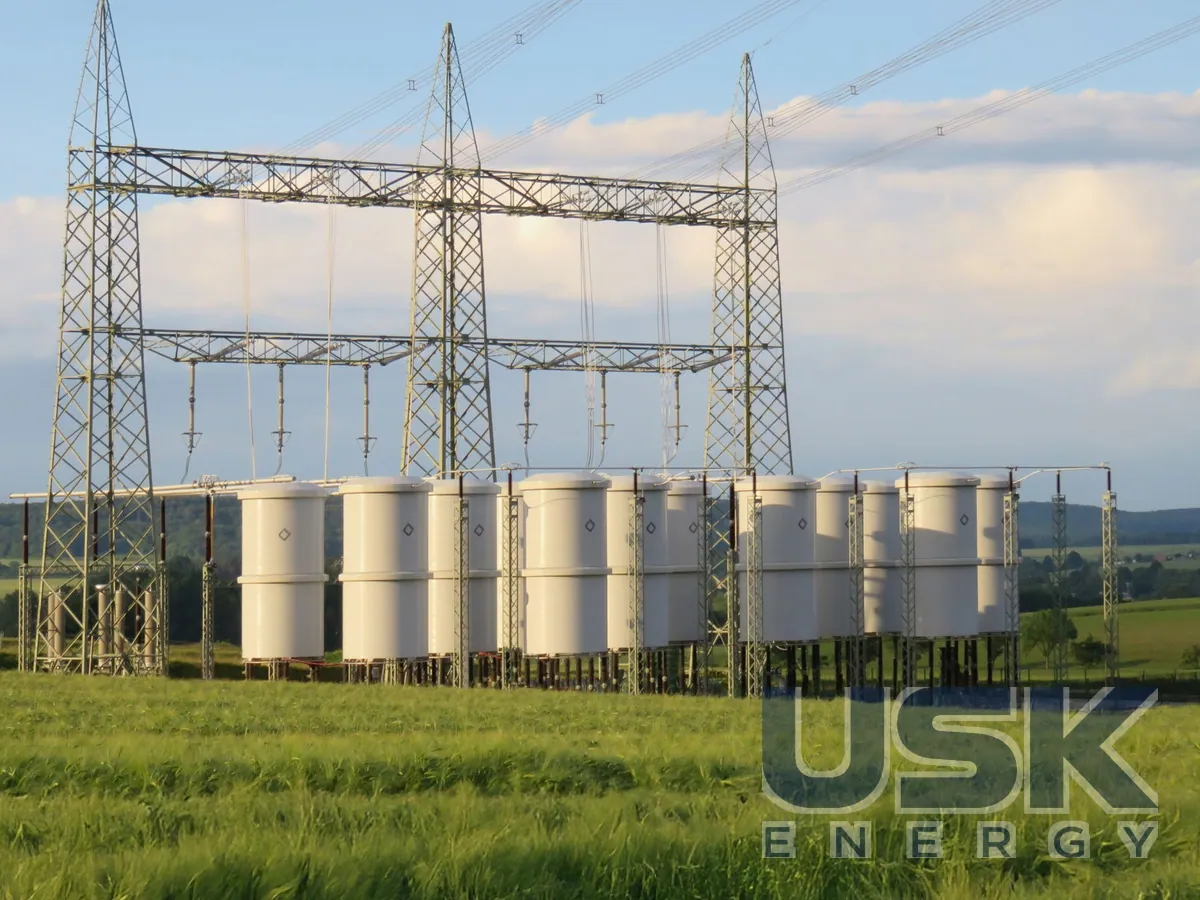

Конструкція air-core, тобто без сталевого магнітопроводу. Ізоляція повітряна, суха, масла в апараті немає, тому на підстанції не потрібні маслоприймачі, системи пожежогасіння для масла та контроль його стану. Індуктивність реактора без осердя лінійна і не залежить від напруги, що зручно при перенапругах у мережі. Виконання зовнішнє, реактор ставиться на відкритому розподільному пристрої на опорних ізоляторах поруч із приєднанням лінії.
COIL Innovation GmbH має виробництво в Ефердінгу в Австрії та майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Компанія спеціалізується на проєктуванні та виготовленні реакторів без магнітопроводу для електроенергетичних систем, а її системи менеджменту сертифіковані Quality Austria за стандартами ISO на менеджмент якості та довкілля. Шунтувальні реактори входять до основної лінійки поряд зі струмообмежувальними, фільтровими і реакторами для HVDC.
Для запиту на HV Shunt потрібні номінальна напруга мережі, необхідна реактивна потужність компенсації, вимога до регулювання індуктивності, схема приєднання і кліматичні умови майданчика. Під час компонування підстанції враховують магнітне поле навколо реактора без осердя, бо воно задає мінімальні відстані до металоконструкцій, огорож і сусіднього обладнання.
Порівняно з масляними шунтувальними реакторами сухе виконання без осердя має свої особливості експлуатації. Апарат не потребує відбору проб масла, контролю газів і заміни силікагелю, а огляд зводиться до перевірки стану поверхні обмотки, опорних ізоляторів і контактних з'єднань. Натомість реактор без осердя займає більше місця на майданчику через зони магнітного поля. Тому рішення про тип реактора приймають з урахуванням вільної площі підстанції, вимог до обслуговування і доступності персоналу для регулярних оглядів.
Технічні характеристики
| Тип | сухий реактор без магнітопроводу (air-core) |
|---|---|
| Ізоляція | повітряна, суха |
| Виконання | зовнішнє |
| Підключення | безпосередньо до мережі ВН/НВН |
| Індуктивність | постійна або регульована |
| Призначення | компенсація ємнісної реактивної потужності |
Запит ціни та строку поставки
COIL HV Shunt — шунтувальний реактор високої напруги, COIL Innovation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як підключається HV Shunt?
Безпосередньо до мережі ВН або НВН, без проміжного трансформатора.
Чи можна регулювати індуктивність?
Так, реактор випускається з постійною або регульованою індуктивністю.
Яке виконання та ізоляція реактора?
Зовнішнє виконання, суха повітряна ізоляція, конструкція без магнітопроводу.
