COIL MV Shunt — шунтувальний реактор середньої напруги до 60 кВ
COIL MV Shunt — сухий шунтувальний реактор для мереж середньої напруги до 60 кВ. Підключається до третинної обмотки силового трансформатора або безпосередньо до мережі СН для компенсації ємнісної реактивної потужності.
- Тип
- сухий реактор без магнітопроводу (air-core)
- Ізоляція
- повітряна, суха
- Виконання
- зовнішнє
- Напруга
- до 60 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
COIL MV Shunt — сухий шунтувальний реактор для мереж середньої напруги, розрахований на рівні напруги до 60 кВ. Він компенсує ємнісну реактивну потужність, яка накопичується в мережі, особливо в розгалужених кабельних мережах і на довгих лініях при малому навантаженні. Реактор споживає індуктивну реактивну потужність і врівноважує ємнісну, тому напруга в мережі залишається стабільною і не виходить за допустимі межі в нічних та вихідних режимах.
Виробник передбачає два способи підключення. Перший спосіб полягає в приєднанні до третинної обмотки силового трансформатора. Так роблять на підстанціях ВН, де потрібно компенсувати ємність ліній високої напруги, але ставити окремий реактор на повну напругу ВН немає сенсу. Реактор середньої напруги на третинній обмотці виходить компактнішим, а комутується він апаратами СН. Другий спосіб полягає в прямому підключенні до мережі СН, коли компенсувати потрібно саме ємність мережі середньої напруги.
Конструкція air-core, без сталевого магнітопроводу. Ізоляція повітряна, суха, масла в реакторі немає, тому не потрібні маслоприймач, контроль рівня і стану масла, а також заходи пожежної безпеки, пов'язані з маслом. Індуктивність реактора без осердя не залежить від струму і напруги, тож характеристика компенсації стабільна в усіх режимах роботи мережі.

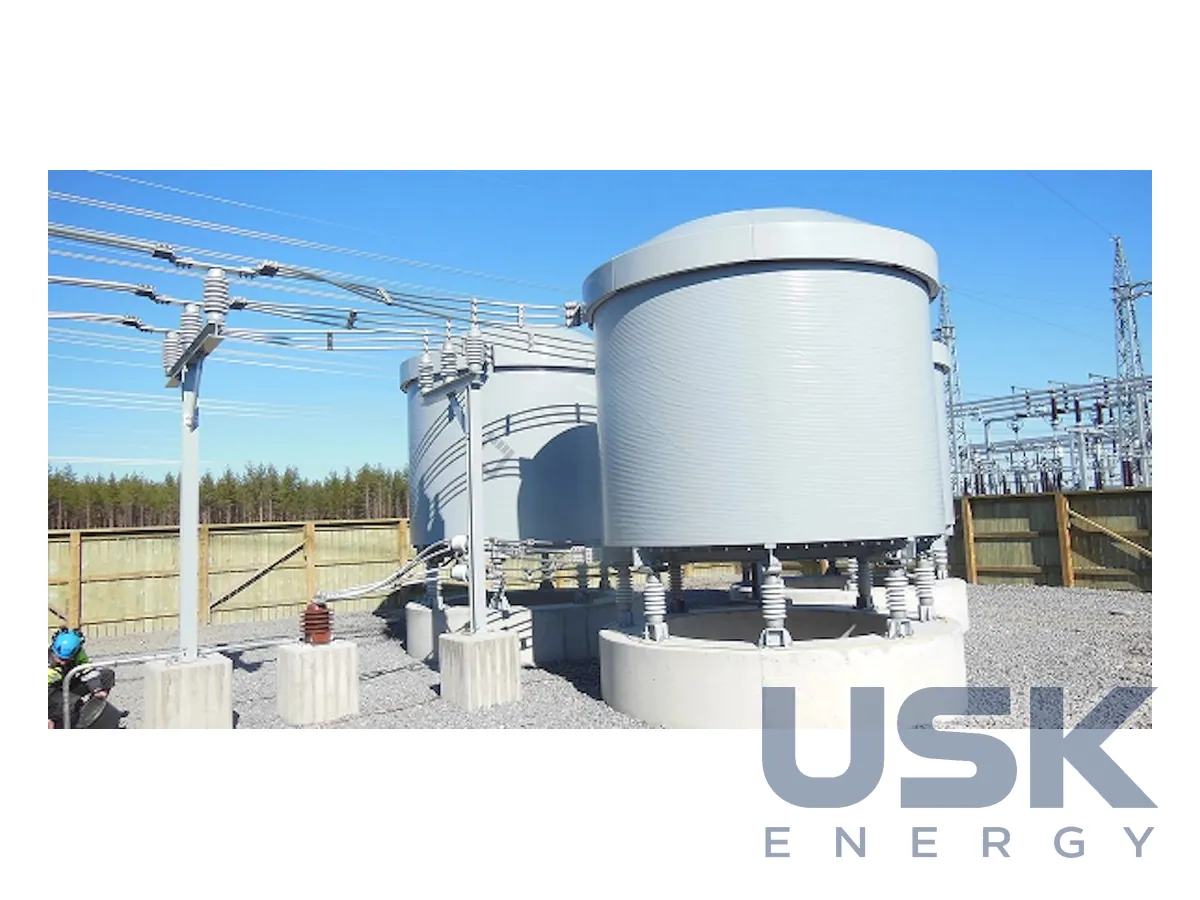

Виконання зовнішнє. Реактор встановлюється на відкритій частині підстанції на опорних ізоляторах, поруч із трансформатором або комірками СН, до яких він приєднаний. Під час компонування враховують магнітне поле навколо реактора без осердя, яке задає мінімальні відстані до металевих конструкцій, огорож, кабельних лотків і сусіднього обладнання. Це стандартна вимога для всіх сухих реакторів такого типу.
COIL Innovation GmbH розташована в Ефердінгу в Австрії і має також майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Компанія займається тільки реакторами без магнітопроводу для електроенергетичних систем, від середньої до надвисокої напруги. Шунтувальні реактори СН доповнюють у її програмі реактори ВН, струмообмежувальні, фільтрові та реактори для HVDC.
Для підбору MV Shunt виробнику передають номінальну напругу в точці приєднання, потрібну реактивну потужність, спосіб підключення до третинної обмотки чи до мережі СН, а також умови майданчика. За цими даними COIL розраховує індуктивність, номінальний струм і конструкцію реактора під конкретну підстанцію.
В експлуатації сухий реактор без осердя простий. Масла немає, тому не потрібні відбір проб, хроматографічний аналіз газів і заміна силікагелю. Регламентний огляд включає перевірку стану поверхні обмотки та захисного покриття, опорних ізоляторів, контактних з'єднань і заземлення конструкцій. Комутація реактора виконується вимикачем СН, тож реактор можна вводити в роботу в години малого навантаження і виводити, коли ємнісна потужність мережі знижується. Такий режим зручно автоматизувати за рівнем напруги на шинах підстанції.
Технічні характеристики
| Тип | сухий реактор без магнітопроводу (air-core) |
|---|---|
| Ізоляція | повітряна, суха |
| Виконання | зовнішнє |
| Напруга | до 60 кВ |
| Підключення | до третинної обмотки трансформатора або до мережі СН |
Запит ціни та строку поставки
COIL MV Shunt — шунтувальний реактор середньої напруги до 60 кВ, COIL Innovation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розрахований MV Shunt?
На мережі середньої напруги до 60 кВ.
Куди підключається реактор?
До третинної обмотки силового трансформатора або безпосередньо до мережі СН.
Яка ізоляція у реактора?
Суха повітряна ізоляція, конструкція без магнітопроводу, зовнішнє виконання.
