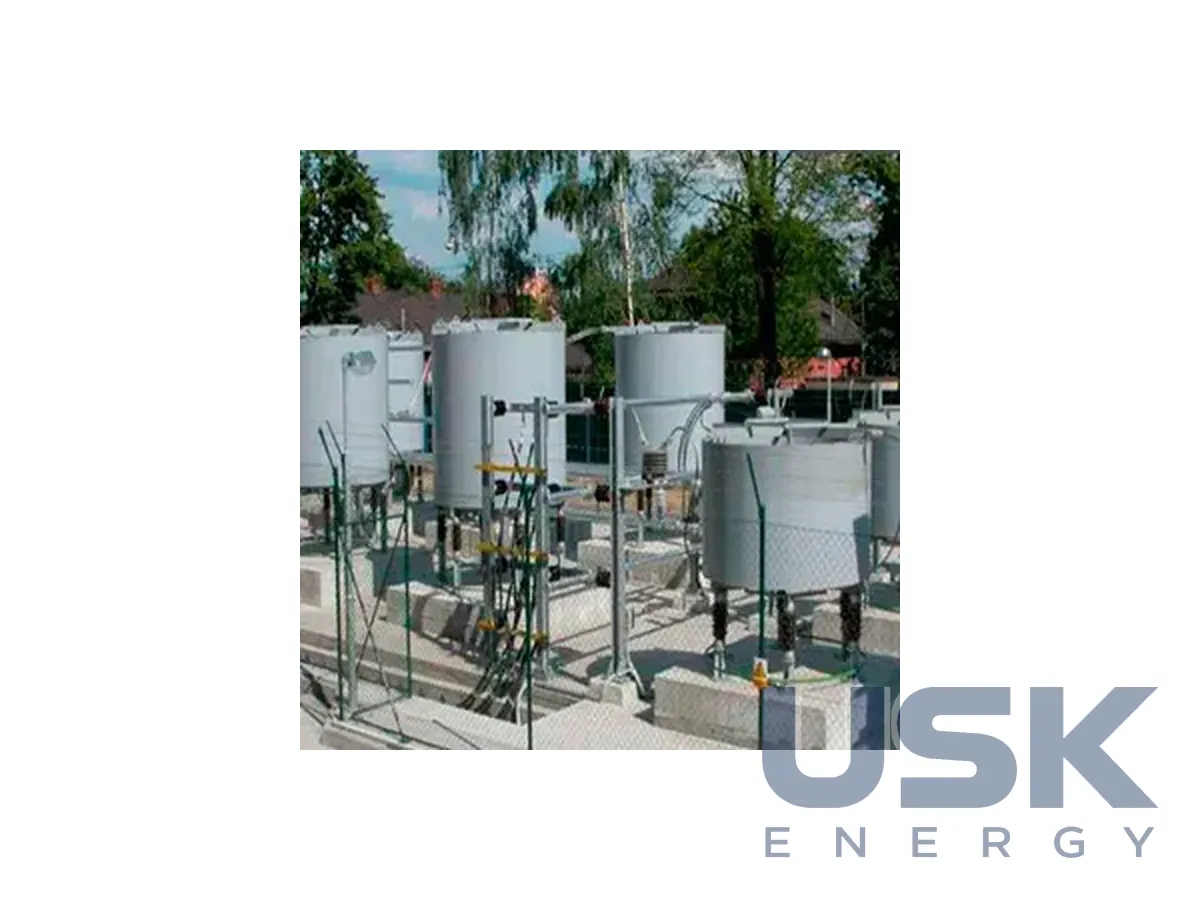

Arteche — шунтувальні реактори

Опис

Шунтувальний реактор вмикають паралельно лінії або шинам підстанції, щоб він споживав надлишкову ємнісну потужність. Будь-яка лінія електропередачі й особливо кабель мають ємність між провідниками та землею. Під напругою ця ємність генерує реактивну потужність, яку називають зарядною. За повного навантаження вона поглинається індуктивністю самої лінії та навантаження, а на неробочому ході чи при малому навантаженні їй нікуди подітися, і напруга в кінці лінії зростає вище, ніж на початку. Це явище називають ефектом Ферранті. На довгих повітряних лініях високої напруги та на протяжних кабельних мережах зростання напруги може вийти за допустимі межі й створити ризик для ізоляції обладнання.

Реактор розв’язує завдання простим фізичним способом. Його індуктивність підібрано так, щоб спожита реактивна потужність компенсувала зарядну потужність лінії або кабелю. Напруга на кінці лінії лишається в допустимих межах за будь-якого навантаження, а генератори електростанцій не доводиться переводити в режим споживання реактивної потужності. Реактор ставлять на шинах підстанції, на лінійному приєднанні або на третинній обмотці автотрансформатора, залежно від схеми мережі та від того, чи потрібно його відключати разом із лінією.

Реактори застосовують на підстанціях передавальних і розподільних мереж, а також на ВЕС і СЕС, де цього вимагає мережевий кодекс. Електростанції на відновлюваних джерелах часто видають потужність через протяжні кабельні мережі всередині парку та кабельну лінію до точки приєднання. Уночі в сонячної станції або в безвітря у вітрової генерація відсутня, а кабелі продовжують генерувати ємнісну потужність у мережу. Мережеві кодекси обмежують обмін реактивною потужністю в точці приєднання, тому для виконання вимог на підстанції станції ставлять шунтувальний реактор, іноді разом із конденсаторними батареями та статичними компенсаторами.

Параметри реактора підбираються під конкретну лінію або кабельну мережу. Розрахунок починають з ємності ліній і кабелів, режимів мінімального навантаження та вимог мережевої компанії до напруги й реактивної потужності в точці приєднання. Далі визначають номінальну напругу й потужність реактора, потребу в регулюванні, схему підключення та комутаційний апарат. Комутація реактора створює перенапруги, тому вимикач і захист від перенапруг обирають з урахуванням цього режиму.

На сторінці виробника щодо шунтувальних реакторів наведено переважно приклади впровадження з якості електроенергії та компенсації реактивної потужності, конкретних технічних даних щодо реакторів там немає. Тому параметри, конструкцію, тип ізоляції та спосіб охолодження уточнюють в Arteche під проєкт. Під час замовлення зазначають напругу мережі, потрібну реактивну потужність, місце встановлення, умови експлуатації, режим комутації та вимоги до рівня шуму й втрат. В експлуатації реактор оглядають під час обходів, контролюють нагрів і стан з’єднань, а за наявності оливи її рівень і стан.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
