COIL Line Traps — високочастотний загороджувач для ПЛ
COIL Line Traps — високочастотний загороджувач, тобто реактор з елементом налаштування, що встановлюється в розсічку ПЛ високої напруги. Він утримує ВЧ-сигнали зв'язку та телезахисту на заданій ділянці лінії.
- Тип
- сухий реактор без магнітопроводу (air-core)
- Ізоляція
- повітряна, суха
- Виконання
- зовнішнє
- Призначення
- загородження ВЧ-сигналів зв'язку по ПЛ без впливу на струм промислової частоти
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
COIL Line Traps — високочастотні загороджувачі для повітряних ліній високої напруги. Конструктивно це реактор з елементом налаштування, який встановлюється в розсічку ПЛ, тобто послідовно з фазним проводом. Загороджувач не пропускає ВЧ-сигнали зв'язку і телезахисту за межі ділянки лінії, для якої вони призначені, і при цьому не впливає на струм промислової частоти. Так зв'язок по проводах ПЛ працює в межах своєї ділянки без взаємних завад із сусідніми каналами.
Високочастотний зв'язок по ПЛ використовують для передачі команд релейного захисту, телемеханіки та службових каналів між підстанціями. Сигнал вводиться у фазний провід через конденсатор зв'язку і фільтр приєднання. Без загороджувача частина ВЧ-сигналу пішла б на шини підстанції та в сусідні лінії, загасання каналу зросло б, а сусідні канали заважали б один одному. Загороджувач з боку підстанції створює великий опір на робочих частотах зв'язку і замикає сигнал у лінії.
Для струму промислової частоти загороджувач має малий опір, тому передача енергії лінією йде без перешкод. За даними виробника, загороджувачі містять електронні блоки налаштування, які задають їхню характеристику загородження. Від налаштування залежить, у якій смузі частот загороджувач має великий опір, тому його узгоджують з частотами апаратури ВЧ-зв'язку конкретної лінії.

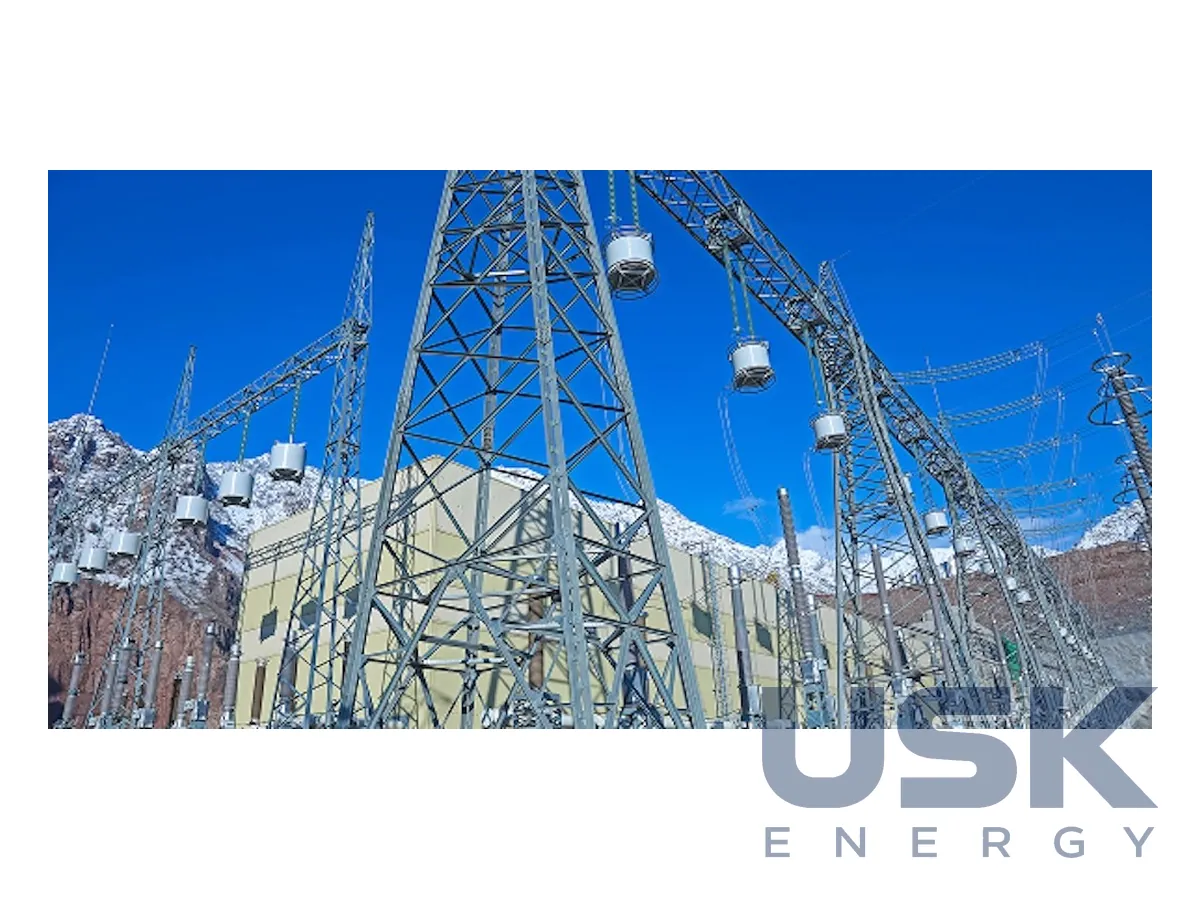

Основа загороджувача виконана як сухий реактор без магнітопроводу (air-core) з повітряною ізоляцією. Через реактор проходить повний робочий струм лінії, а при КЗ і струм короткого замикання. Індуктивність без осердя лінійна і не залежить від струму, тому характеристика загородження зберігається і при великих струмах. Виконання зовнішнє, загороджувач підвішується на порталі підстанції або встановлюється на опорних ізоляторах.
Міжнародний продаж ВЧ-загороджувачів виробництва COIL Innovation веде іспанська компанія ARTECHE, яка має з COIL ексклюзивну угоду на значну частину світового ринку. Тому в багатьох проєктах ці загороджувачі постачаються в комплекті з апаратурою та обладнанням ARTECHE. У специфікації такого проєкту загороджувач зазвичай вказаний як частина ВЧ-тракту разом з конденсатором зв'язку, фільтром приєднання і апаратурою каналу на обох кінцях лінії, тому параметри всіх цих елементів узгоджуються разом.
Виробник, COIL Innovation GmbH, розташований в Ефердінгу в Австрії і має також майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Компанія спеціалізується на сухих реакторах без магнітопроводу для СН, ВН і HVDC, загороджувачі входять до її програми поряд із фільтровими і струмообмежувальними реакторами.
Для підбору загороджувача потрібні номінальна напруга лінії, тривалий робочий струм, струм КЗ і його тривалість, смуга частот ВЧ-каналів, необхідний опір загородження і спосіб монтажу. Ці дані зазвичай задає проєктувальник систем зв'язку і релейного захисту лінії.
Технічні характеристики
| Тип | сухий реактор без магнітопроводу (air-core) |
|---|---|
| Ізоляція | повітряна, суха |
| Виконання | зовнішнє |
| Призначення | загородження ВЧ-сигналів зв'язку по ПЛ без впливу на струм промислової частоти |
| Склад | реактор з елементом налаштування |
Запит ціни та строку поставки
COIL Line Traps — високочастотний загороджувач для ПЛ, COIL Innovation. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як встановлюється загороджувач?
У розсічку ПЛ високої напруги, щоб утримати ВЧ-сигнали зв'язку і телезахисту на заданій ділянці.
Чи впливає загороджувач на робочий струм лінії?
Ні, він загороджує лише ВЧ-сигнали і не впливає на струм промислової частоти.
З чого складається загороджувач?
З сухого реактора без магнітопроводу та елемента налаштування, виконання зовнішнє.
