COIL HVDC Reactors — згладжувальні та перетворювальні реактори HVDC

Опис

Серія COIL HVDC Reactors охоплює всі реактори, які потрібні перетворювальній станції постійного струму, від згладжувальних до високочастотних. Системи HVDC передають потужність на великі відстані повітряними лініями або підводними кабелями, приєднують морські ВЕС і пов'язують між собою енергосистеми, які не можуть працювати синхронно. У кожній такій установці працює кілька типів реакторів без осердя, і COIL Innovation виготовляє їх як окремі функціональні групи під конкретний проєкт.

Згладжувальні реактори встановлюються на боці постійного струму. Вони зменшують пульсації струму в лінії DC і зсувають резонансні частоти системи в безпечну зону, що підвищує стійкість роботи всієї передачі. При аваріях згладжувальний реактор обмежує максимально можливий струм пошкодження. Також він захищає чутливі напівпровідникові елементи, наприклад тиристорні вентилі, від перехідних перенапруг, які виникають при збуреннях у мережі або ударах блискавки.

Для модульних багатоплечових перетворювачів виготовляються фазні, плечові та перетворювальні реактори. Вони обмежують внутрішні циркулювальні струми між плечима перетворювача і швидкість наростання струму при КЗ на боці DC. Реактори розв'язують окремі контури регулювання і дають змогу точно керувати активною та реактивною потужністю. Водночас вони виконують роль індуктивного захисту модулів вентилів від перехідних процесів, що приходять з мережі змінного струму, і стабілізують динамічну поведінку перетворювача.

Фільтрові реактори відповідають за якість електроенергії. Їх поєднують з конденсаторами та резисторами у фільтрові кола з заданою частотною характеристикою. Такі кола або блокують гармонічні струми, або відводять їх через шляхи з малим опором на землю. У результаті покращується форма струму на боках AC і DC і зменшуються гармонічні спотворення, які вносять силові перетворювачі.

Окрему групу становлять PLC-реактори, демпфувальні та високочастотні реактори. Кожен з них оптимізований під свою смугу частот або вимоги до демпфування. Вони вмикаються послідовно і створюють великий опір у вибраному діапазоні високих частот, не пропускаючи високочастотні гармоніки в систему AC чи DC. Так стабілізується робота установок HVDC і силової електроніки, захищаються канали передачі сигналів керування і гасяться небажані резонанси в мережі.

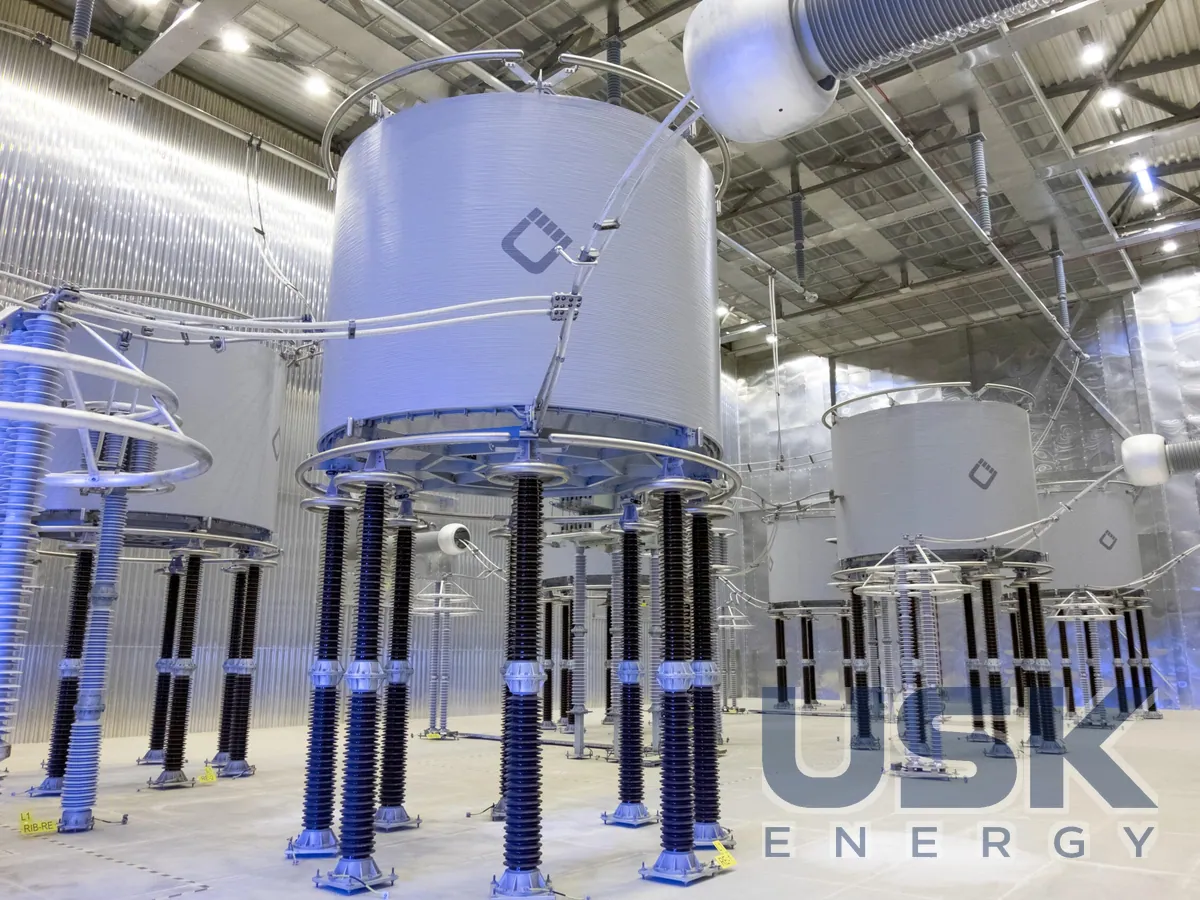

Усі реактори виконані за схемою air-core, з повітряною сухою ізоляцією, без масла. Індуктивність без осердя лінійна і не залежить від струму, тож при аварійних струмах і перенапругах реактор зберігає розрахункові параметри. Виконання зовнішнє, реактори ставлять на майданчиках перетворювальних станцій на опорних ізоляторах з урахуванням магнітного поля навколо котушок.

COIL Innovation GmbH розташована в Ефердінгу в Австрії і має майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Для запиту на реактор HVDC виробнику передають тип перетворювача, номінальну напругу і струм DC, індуктивність, гармонічний склад струму, вимоги до перенапруг і місце встановлення.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
