COIL HV CLR — струмообмежувальний реактор високої напруги до 765 кВ

Опис

COIL HV CLR — сухий струмообмежувальний реактор без магнітопроводу для мереж ВН і НВН, який встановлюється на напругу до 765 кВ змінного струму. Принцип роботи простий. Реактор навмисно збільшує індуктивність кола, сповільнює наростання струму і зменшує максимальний струм короткого замикання. У результаті розвантажуються вимикачі, трансформатори, силова електроніка і кабелі, які інакше довелося б вибирати на вищий струм КЗ або замінювати при розвитку мережі.

Крім обмеження струмів КЗ, виробник називає ще кілька застосувань. Реактор використовують для регулювання перетоків потужності між паралельними ділянками мережі, для вирівнювання навантаження і для секціонування шин. При секціонуванні реактор ставлять між секціями шин підстанції, і при КЗ на одній секції внесок від іншої обмежується. Для мережевої компанії це спосіб приєднати нову генерацію чи зв'язок з сусідньою мережею без заміни всього комутаційного обладнання на вищий номінал.

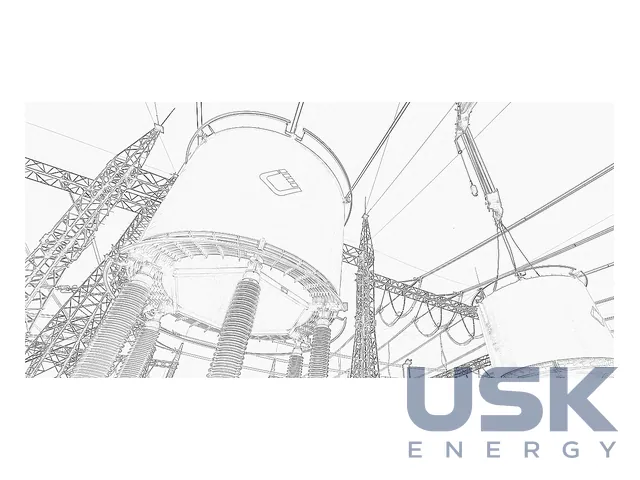

Конструкція air-core означає, що обмотка не має сталевого осердя. Індуктивність такого реактора лінійна і не залежить від струму, бо насичуватися немає чому, тож при великих струмах КЗ реактор працює так само, як у нормальному режимі. Ізоляція повітряна, суха, масла в апараті немає. Виконання зовнішнє, реактор встановлюється на відкритому розподільному пристрої на опорних ізоляторах. Відсутність масла знімає питання маслоприймачів і пожежогасіння, а обслуговування зводиться до огляду.

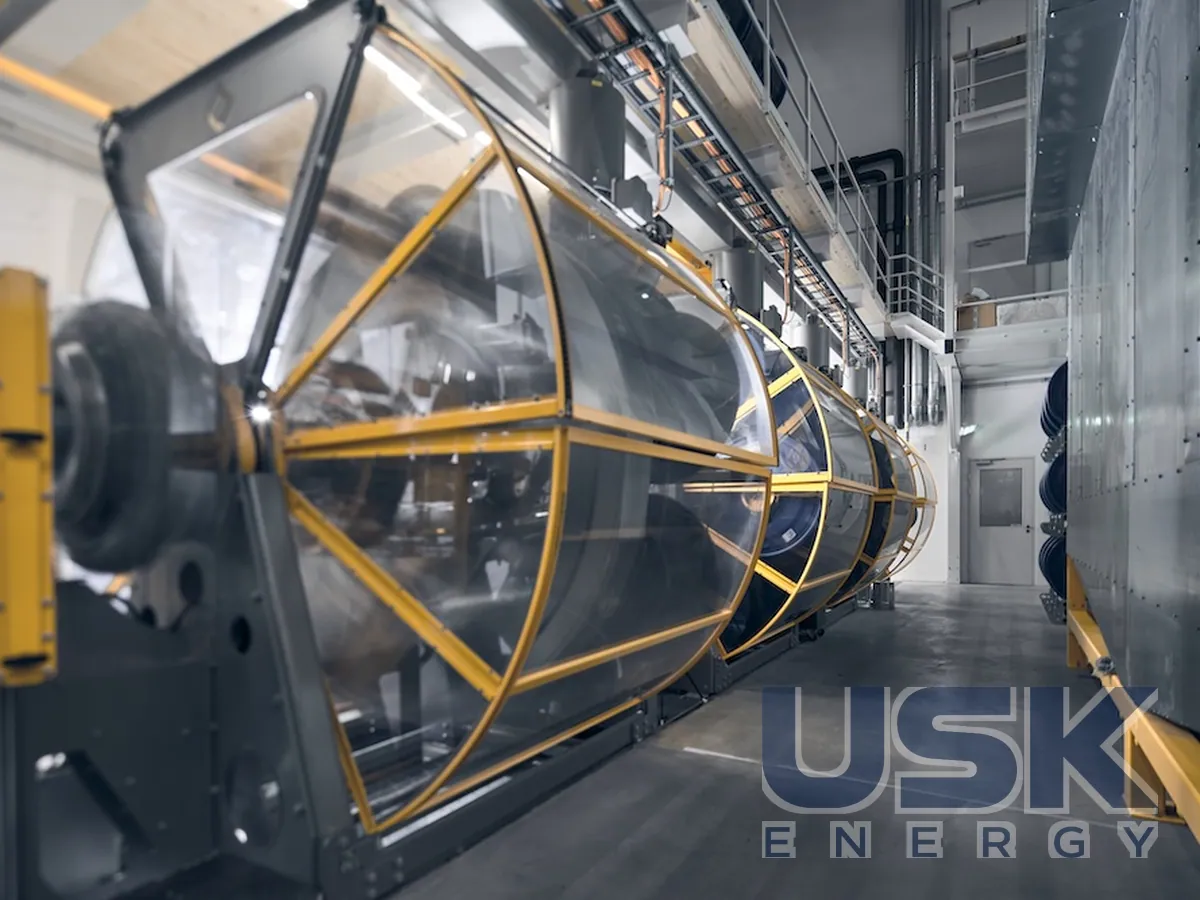

COIL Innovation GmbH розташована в Ефердінгу в Австрії і має окремий майданчик Coil Innovation USA у місті Кері, штат Північна Кароліна. Спеціалізація компанії полягає в проєктуванні та виготовленні реакторів без магнітопроводу для електроенергетичних систем. Саме така область вказана в сертифікатах Quality Austria на системи менеджменту за ISO 9001 та ISO 14001, чинність яких підтримується щорічними наглядовими аудитами.

Параметри реактора розраховуються під конкретну мережу. Для запиту потрібні номінальна напруга, номінальний струм, необхідна індуктивність або опір, струм КЗ до і після встановлення реактора, а також умови монтажу. Окремо враховують магнітне поле навколо реактора без осердя, бо воно визначає відстані до металоконструкцій, огорож і сусіднього обладнання на підстанції.

Під час вибору між реактором і іншими способами обмеження струму КЗ зазвичай порівнюють кілька варіантів. Можна замінити вимикачі та ошинування на вищий номінал, розділити мережу на частини, що працюють окремо, або поставити трансформатори з підвищеною напругою КЗ. Реактор часто виявляється найпростішим, бо встановлюється в одне приєднання і не вимагає перебудови всієї підстанції. Ціною за це є постійна втрата напруги на реакторі в нормальному режимі та додаткові втрати активної потужності, які враховують у розрахунку режимів мережі. Тому індуктивність підбирають так, щоб обмежити струм КЗ до потрібного рівня і не погіршити режим напруги.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
