CAHORS — котушки нейтралі, компенсувальні імпеданси та гомополярні генератори для мереж СН
Лінійка CAHORS з котушок нейтралі на 7,2–36 кВ, компенсувальних імпедансів IC на 21,4 кВ і гомополярних генераторів на 5–20 кВ. Обладнання створює штучну нейтраль і заземлює мережі СН через імпеданс на підстанціях ВН/СН і промислових об'єктах.
- Компенсувальний імпеданс IC
- 21,4 кВ, струм нейтралі 80–600 А / 80–1000 А, автоматичне налаштування
- Котушки нейтралі
- 7,2–36 кВ, схема «зигзаг», масляні, зовнішні
- Гомополярний генератор
- 40–80 квар, 5–20 кВ, струм замикання 15–50 А
- Охолодження
- ONAN
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Лінійка CAHORS для режиму нейтралі мереж СН складається з трьох типів апаратів. Їхнє спільне завдання в тому, щоб створити нейтраль там, де мережа її не має, наприклад при з’єднанні обмотки СН силового трансформатора в трикутник, і заземлити мережу через імпеданс. Імпеданс розраховують так, щоб обмежити струм однофазного замикання на землю заданим значенням. Таке обладнання ставлять на підстанціях ВН/СН розподільних мереж і на промислових об’єктах із власними мережами СН.
Котушки нейтралі зібрано за схемою «зигзаг», масляні, для зовнішнього встановлення, на напругу 7,2–36 кВ. Обмотка в зигзаг має малий опір струмам нульової послідовності та великий прямої послідовності, тому в нормальному режимі через котушку йде лише невеликий струм намагнічування, а під час замикання на землю вона пропускає струм замикання через нейтраль. Ці апарати належать до сфери IEC 60076-6, стандарту на реактори, куди входять і трансформатори заземлення нейтралі.

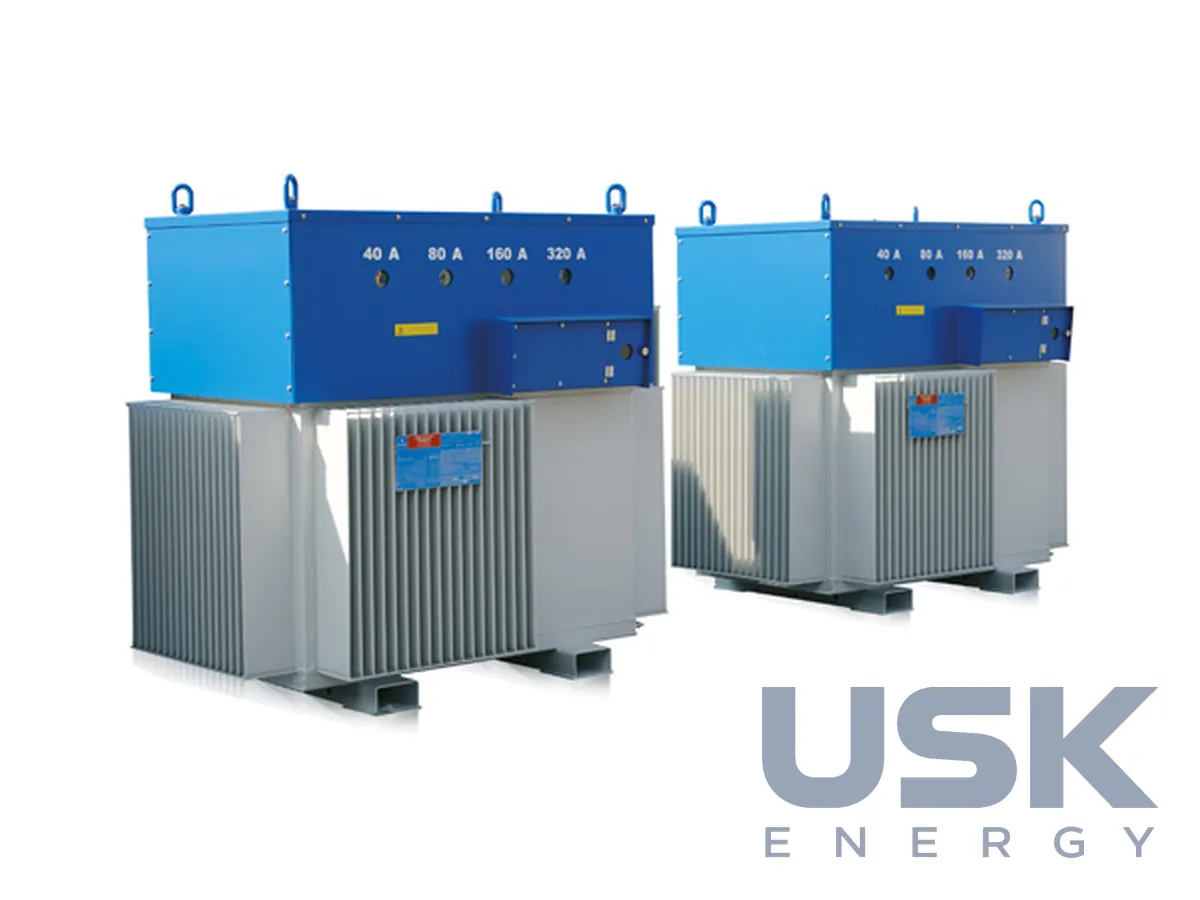

Імпеданси IC створено в межах проєкту Enedis MALTEN. Номінальна первинна напруга для IC на 600 А і 1000 А становить 21400 В, частота 50 Гц. Компенсувальний імпеданс налаштовується автоматично, струм нейтралі 80–600 А або 80–1000 А. Автоматичне налаштування підганяє компенсацію під поточну ємність мережі, яка змінюється під час перемикань і зі зростанням кабельної мережі. За даними CAHORS, імпеданс обмежує струм замикання фаза-земля значенням нижче 40 А за повної напруги нульової послідовності та зменшує руйнівну дію таких пошкоджень. Він також допомагає виконати вимогу щодо перенапруг у мережі НН не вище 1500 В після замикання фаза-земля в мережі СН. Перехід від IC 600 А до IC 1000 А спрощено, обидва апарати мають однакові основи й близькі розміри в плані, підіймання виконується за 4 проушини на кришці.

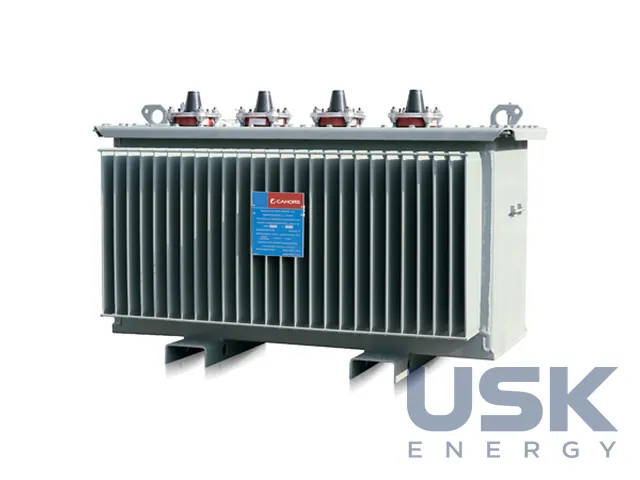

Гомополярний генератор потужністю 40–80 квар розраховано на струм замикання 15–50 А, напругу 5–20 кВ. Він складається з трифазного трансформатора, первинну обмотку якого з’єднано в зірку з виведеною нейтраллю, і цю нейтраль заземлюють через трансформатор струму нульової послідовності. Вторинну обмотку з’єднано в розімкнений трикутник і замкнено на зовнішній резистор НН, встановлений на трансформаторі. Отже значення імпедансу задається порівняно невеликим резистором на стороні НН. Генератор випускається у виконанні для встановлення всередині приміщення, бак герметичний із повним заповненням під вакуумом, обмотки з міді або алюмінію, магнітопровід із холоднокатаної сталі з орієнтованим зерном. Під’єднання виконується втичними вводами 24 кВ 250 А за NF EN 50180, передбачено блокування чотирьох вводів СН і перемикача. На запит є варіанти з литою ізоляцією та на рослинній олії. Гомополярні генератори не підпадають під регламент ЄС 548/2014 щодо екодизайну.
Усе обладнання з природним охолодженням ONAN. Під час вибору апарата виходять із напруги мережі, ємнісного струму замикання на землю, прийнятого режиму нейтралі та вимог мережевої компанії до струму й часу вимкнення замикання, за таблицями CAHORS звіряють тривалий і короткочасний струм апарата.
Технічні характеристики
| Компенсувальний імпеданс IC | 21,4 кВ, струм нейтралі 80–600 А / 80–1000 А, автоматичне налаштування |
|---|---|
| Котушки нейтралі | 7,2–36 кВ, схема «зигзаг», масляні, зовнішні |
| Гомополярний генератор | 40–80 квар, 5–20 кВ, струм замикання 15–50 А |
| Охолодження | ONAN |
Запит ціни та строку поставки
CAHORS — котушки нейтралі, компенсувальні імпеданси та гомополярні генератори для мереж СН, CAHORS. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На який струм нейтралі розрахований імпеданс IC?
Імпеданс IC на 21,4 кВ випускається на струм нейтралі 80–600 А або 80–1000 А з автоматичним налаштуванням.
На яку напругу виготовляють котушки нейтралі?
Котушки нейтралі розраховані на 7,2–36 кВ, схема «зигзаг», масляні, для зовнішнього встановлення.
Які параметри гомополярного генератора?
Потужність 40–80 квар, напруга 5–20 кВ, струм замикання 15–50 А, охолодження ONAN.
