MGC DURESCA DTOI(S) / DTOIA(S) — вводи трансформаторні олива-повітря RIP/RIS 25–550 кВ
Сухі конденсаторні вводи силових трансформаторів олива-повітря MGC DURESCA без оливи всередині. DTOI за IEC охоплює 36–550 кВ і 800–8000 А, DTOIA за IEEE охоплює 25–500 кВ і 400–5000 А.
- Номінальна напруга
- 36–550 кВ (DTOI, IEC); 25–500 кВ (DTOIA, IEEE)
- Номінальний струм
- 800–8000 А (DTOI); 400–5000 А (DTOIA)
- Ізоляція
- RIP (папір, просочений смолою) або RIS (синтетика, просочена смолою), полімерний ізолятор
- Температура
- −50…+40 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

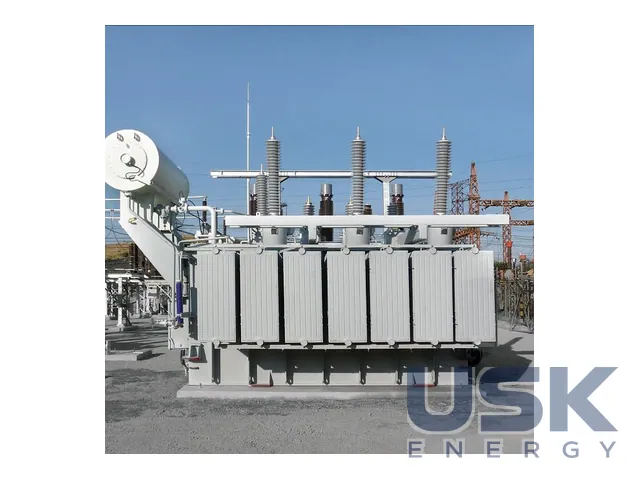

DTOI(S) і DTOIA(S) виводять обмотку силового трансформатора з бака на відкрите повітря. Це сухі конденсаторні вводи без оливи всередині, тому вони працюють без часткових розрядів і не потребують обслуговування. Серія існує у двох нормативних лініях. DTOI виготовляють за IEC на 36–550 кВ і 800–8000 А, DTOIA за IEEE на 25–500 кВ і 400–5000 А, що важливо для заміни вводів на трансформаторах американського походження.

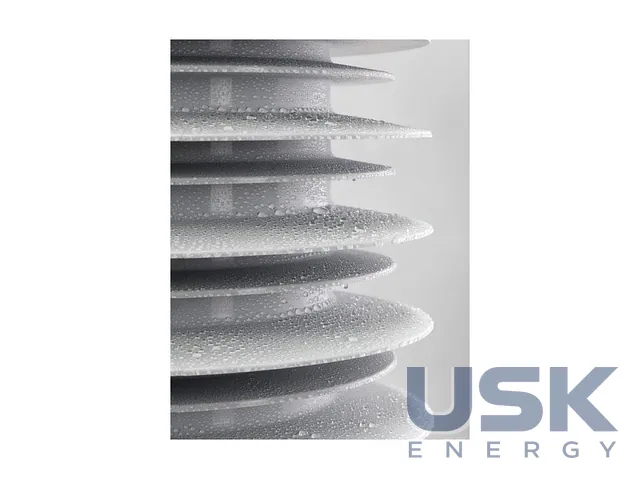

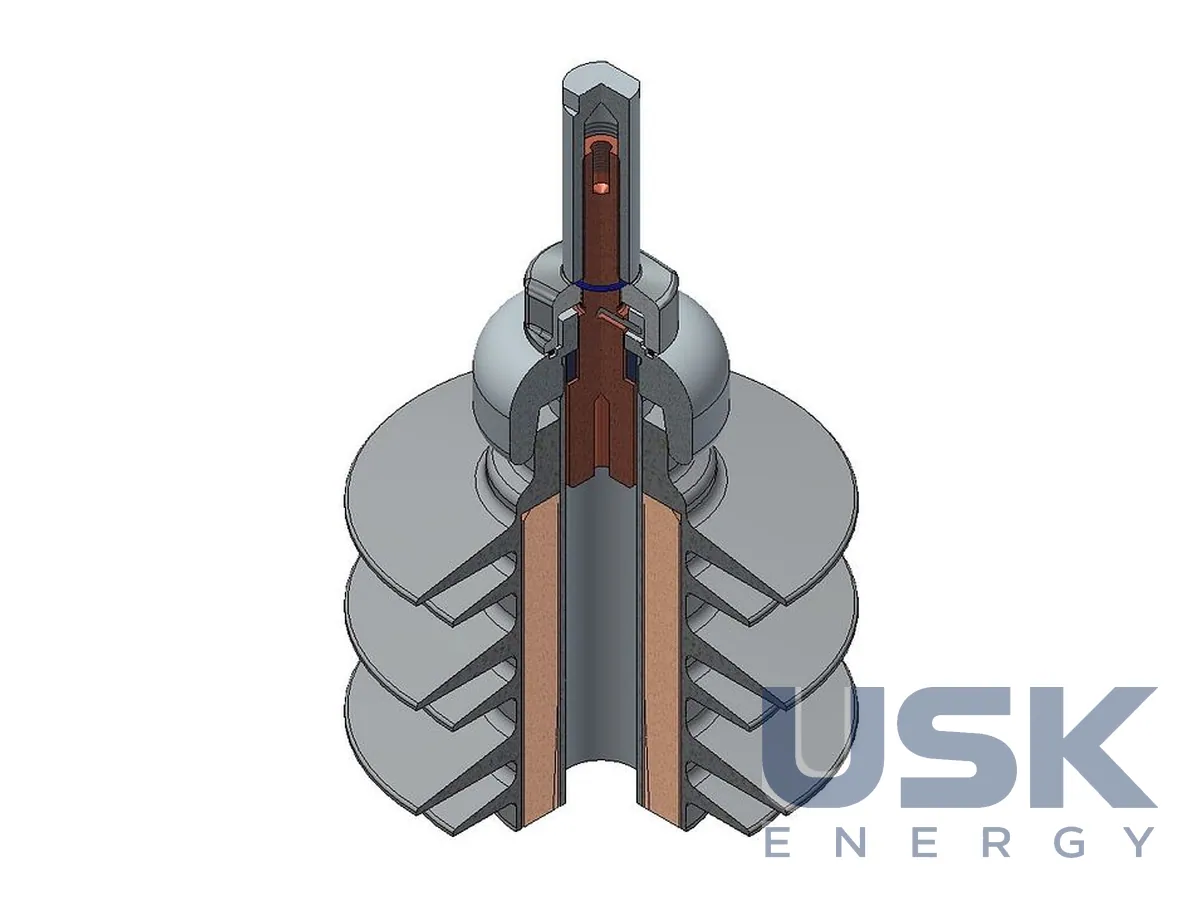

Ізоляція RIP (папір, просочений смолою) або RIS (синтетика, просочена смолою), варіант RIS позначають літерою S. Moser Glaser запровадила технологію RIP у 1958 році. Папір намотують безпосередньо на провідник або трубу, просочують епоксидною смолою у вакуумі, а провідні вирівнювальні шари закладають під час намотування. Зовнішній ізолятор полімерний, з силіконової гуми з ребрами різного вильоту. Його питомий шлях витоку щонайменше 31 мм/кВ SCD або 53,7 мм/кВ USCD, що відповідає класу 4 за IEC 60815 для дуже сильного забруднення. Для DTOIA виробник прийняв мінімум 54 мм/кВ від фазної напруги.

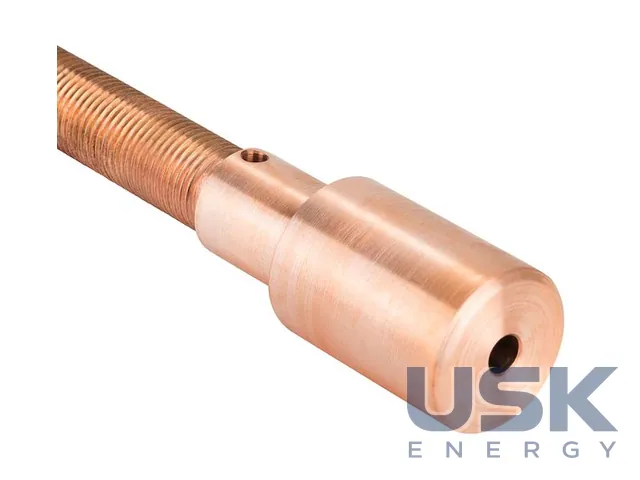

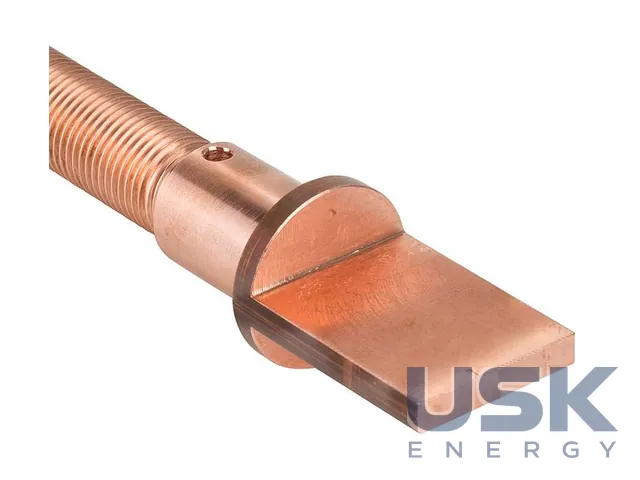

Монтаж можливий під кутом 0–90°, тож вводи безпечно перевозять і зберігають горизонтально. Струм передає нерухомий провідник, протягнутий кабель або розрізний провідник. Верхній вивід мідний, для протягнутого кабелю й розрізного провідника можливий також алюміній, без покриття, сріблений або лужений. Короткочасний струм становить 25-кратний номінальний протягом до 2 с, а для протягнутого кабелю термічний струм рахують за перерізом S як 0,06 x S кА за 2 с. Номінал вводу й переріз кабелю беруть щонайменше на 20% вищими за номінал трансформатора. У DTOIA переріз кабелю до 400 мм² для класів до 161 кВ і до 500 мм² для 230 кВ, протягнутий кабель розрахований на 800 А, з тягою до 1200 А, а понад 2000 А провідник тільки нерухомий.

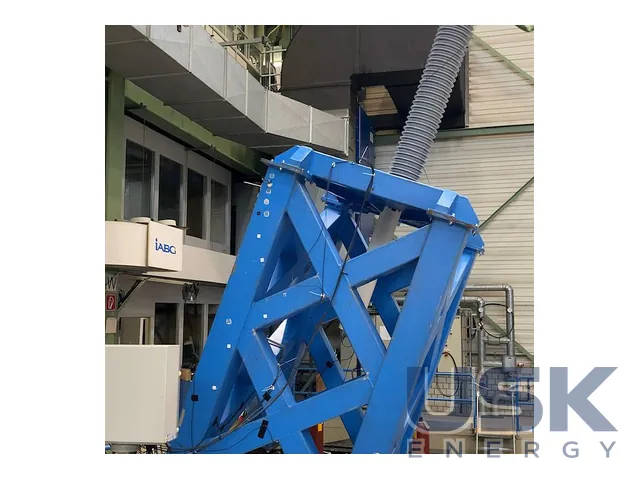

Робоча температура −50…+40 °C, середньодобова температура оливи до 90°C, максимальна 100°C. Вимірювальний вивід 2 кВ має заземлення через ковпачок і може мати пристрій самозаземлення, класи від 115 кВ отримують додатковий вивід 20 кВ. Вводи відповідають IEC 60137, IEEE C57.19.00 та IEC 60815, сейсмостійкість підтверджена за IEEE 693-2018 для 230–300 кВ. Окремо виробник пропонує виконання, взаємозамінні з наявними вводами, з подовженим шляхом витоку, для висоти понад 1000 м і з посиленими сейсмічними вимогами.
Важкі вводи з силіконовим ізолятором піднімають двома кранами за чотири рим-болти M12, два на верхівці ізолятора й два на фланці, легші вводи з протягнутим кабелем беруть за два рим-болти M10 на головці. Нижню частину розрізного провідника з'єднують трьома гвинтами M10 з моментом 20 Нм. Кабельний болт протягують різьбовою шпилькою M10, після чого його фіксує фіксатор на головці. Активну частину під час зберігання виробник радить закривати захисним сталевим кожухом, а в експлуатації інструкція передбачає вимірювання ємності й тангенса кута втрат.
Технічні характеристики
| Номінальна напруга | 36–550 кВ (DTOI, IEC); 25–500 кВ (DTOIA, IEEE) |
|---|---|
| Номінальний струм | 800–8000 А (DTOI); 400–5000 А (DTOIA) |
| Ізоляція | RIP (папір, просочений смолою) або RIS (синтетика, просочена смолою), полімерний ізолятор |
| Температура | −50…+40 °C |
| Стандарти | IEC 60137, IEEE C57.19.00, IEC 60815 |
| Сейсмостійкість | IEEE 693-2018 (230–300 кВ) |
Запит ціни та строку поставки
MGC DURESCA DTOI(S) / DTOIA(S) — вводи трансформаторні олива-повітря RIP/RIS 25–550 кВ, Pfiffner Group. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються DTOI і DTOIA?
DTOI виконується за IEC на 36–550 кВ і 800–8000 А. DTOIA виконується за IEEE на 25–500 кВ і 400–5000 А.
Під яким кутом можна монтувати ввід?
Під кутом 0–90°. Оливи у вводі немає.
Чи є підтвердження сейсмостійкості?
Так, за IEEE 693-2018 для вводів 230–300 кВ.
