Reinhausen COMTAP ARS — перемикач без збудження (реверсор) 123–170 кВ
Перемикач без збудження COMTAP ARS (реверсор) для перемикання схеми або діапазону обмоток силових трансформаторів 123–170 кВ. Прохідний струм до 2400 А в однофазному та до 1800 А в трифазному виконанні.
- Найбільша робоча напруга Um
- 123–170 кВ
- Номінальний прохідний струм
- до 2400 А (1ф), до 1800 А (3ф)
- Кількість положень
- 2 (спец. 3)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
COMTAP ARS, повна назва Advanced Retard Switch, призначений для зміни схеми або діапазону обмоток силових трансформаторів з найбільшою робочою напругою Um 123–170 кВ. Головна його функція полягає в зміні полярності регулювальної обмотки, тобто в реверсуванні. Виробник описує застосування разом з РПН у трансформаторах з великим діапазоном регулювання, наприклад у фазоповоротних. Реверсор подвоює корисний діапазон регулювальної обмотки, бо ті самі витки можна ввімкнути згідно з основною обмоткою або зустрічно. Так одна і та сама регулювальна обмотка дає вдвічі більше ступенів, а РПН працює в межах свого звичайного числа положень.
Принцип перемикання тут свій. За документацією Reinhausen, ARS змінює полярність обмотки під час роботи трансформатора, а комутація струму відбувається між струмовими шляхами однакового потенціалу. Перемикання виконує ізоляційний вал, який повертається з одного робочого положення в інше. У стандартному виконанні апарат має 2 положення, у спеціальному за даними каталогу 3. Механічний ресурс підтверджено до ста тисяч перемикань, а сам апарат відповідає IEC 60214-1.
Номінальний прохідний струм залежить від кількості фаз. Однофазне виконання ARS I розраховане до 2400 А, трифазне ARS III до 1800 А. У документації наведено типорозміри ARS I 1000, 1822 і 2433 та ARS III 1000 і 1822, усі для класу 123-170 kV. Ізоляцію описують трьома відстанями. Відстань a відділяє початок і кінець обмотки, b розділяє контакти різних фаз і є тільки в трифазному апараті, f відділяє контакти фази U верхніх рівнів від землі. Для кожної відстані виробник нормує випробувальну напругу грозового імпульсу 1,2/50 та напругу промислової частоти 50 Hz протягом 1 хв.

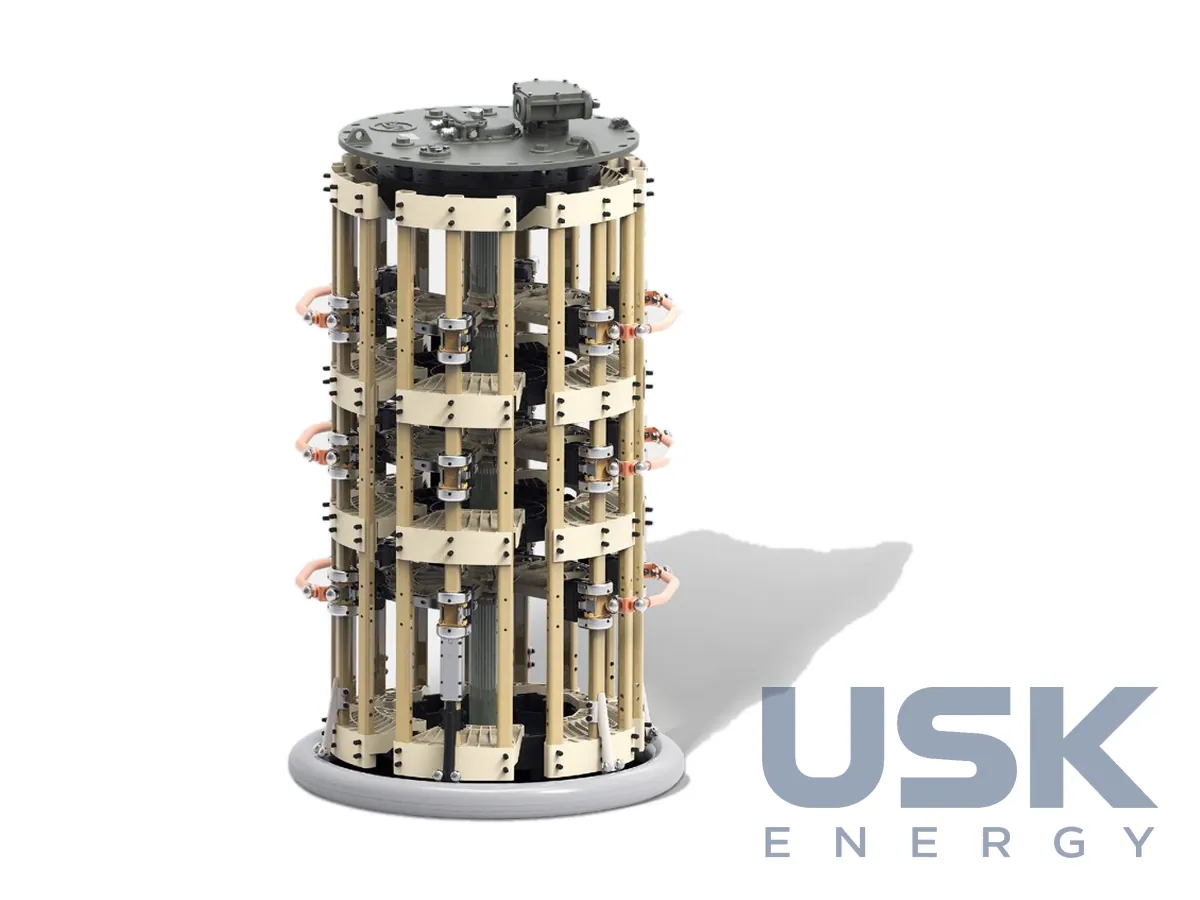

Конструкція компактна і модульна. Труби та стрижні зроблено зі склопластику, поверхні гладкі, краї заокруглені, щоб електричне поле в баку не мало місцевих загущень. Для безпеки передбачено електричний контакт відключення та блокування, який видає сигнал у разі порушення роботи. Є варіанти під особливі вимоги, наприклад з розділенням струму або зі збільшеними ізоляційними відстанями. Склопластик не вбирає оливу і зберігає механічну міцність при робочих температурах бака.
Апарат легко вбудовується в бак трансформатора. Інструкція містить креслення кріплення на нижньому кільці активної частини, голівку з верхнім редуктором, схему встановлення в бак дзвонового типу, з'єднувальні відводи, горизонтальні приводні вали, пристрій контролю перемикання та траверсу для підйому. Для налаштування положень є окремий план юстування. Під час ревізії трансформатора перевіряють контакти, стан ізоляційних деталей, механіку приводу і роботу захисного контакту. Реверсор підбирають під силові трансформатори класу Um 123–170 кВ, де схему обмоток змінюють при введенні в роботу або зміні режиму мережі.
Технічні характеристики
| Найбільша робоча напруга Um | 123–170 кВ |
|---|---|
| Номінальний прохідний струм | до 2400 А (1ф), до 1800 А (3ф) |
| Кількість положень | 2 (спец. 3) |
Запит ціни та строку поставки
Reinhausen COMTAP ARS — перемикач без збудження (реверсор) 123–170 кВ, Reinhausen. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких трансформаторів призначений COMTAP ARS?
Для силових трансформаторів з найбільшою робочою напругою Um 123–170 кВ, де потрібно перемикати схему чи діапазон обмоток.
Який прохідний струм реверсора?
До 2400 А в однофазному виконанні та до 1800 А у трифазному.
Скільки положень має перемикач?
Стандартно 2 положення, у спеціальному виконанні 3.
