Reinhausen DETC Control / TAPMOTION DD — приводи ПБВ (моторний і ручний)

Опис

Перемикач без збудження потрібно якось повертати з положення в положення, і для цього Reinhausen пропонує два приводи. Моторний DETC Control з веб-інтерфейсом дає змогу перемикати ПБВ дистанційно, ручний TAPMOTION DD розрахований на перемикання на місці, там, де дистанційне керування не потрібне. Обидва приводи працюють лише на відключеному трансформаторі, що і підкреслює попереджувальна табличка на корпусі ручного приводу.

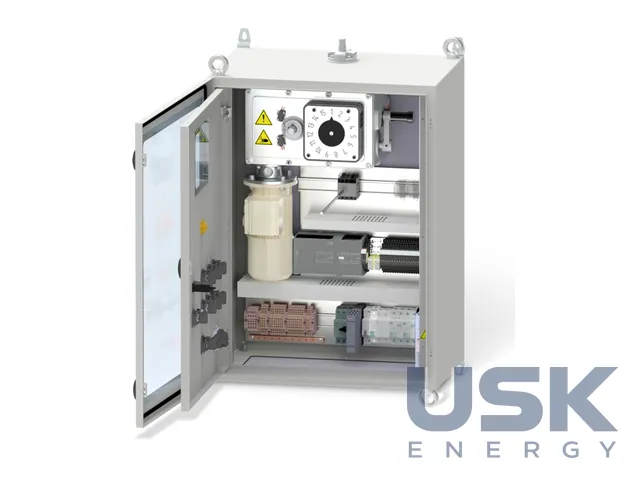

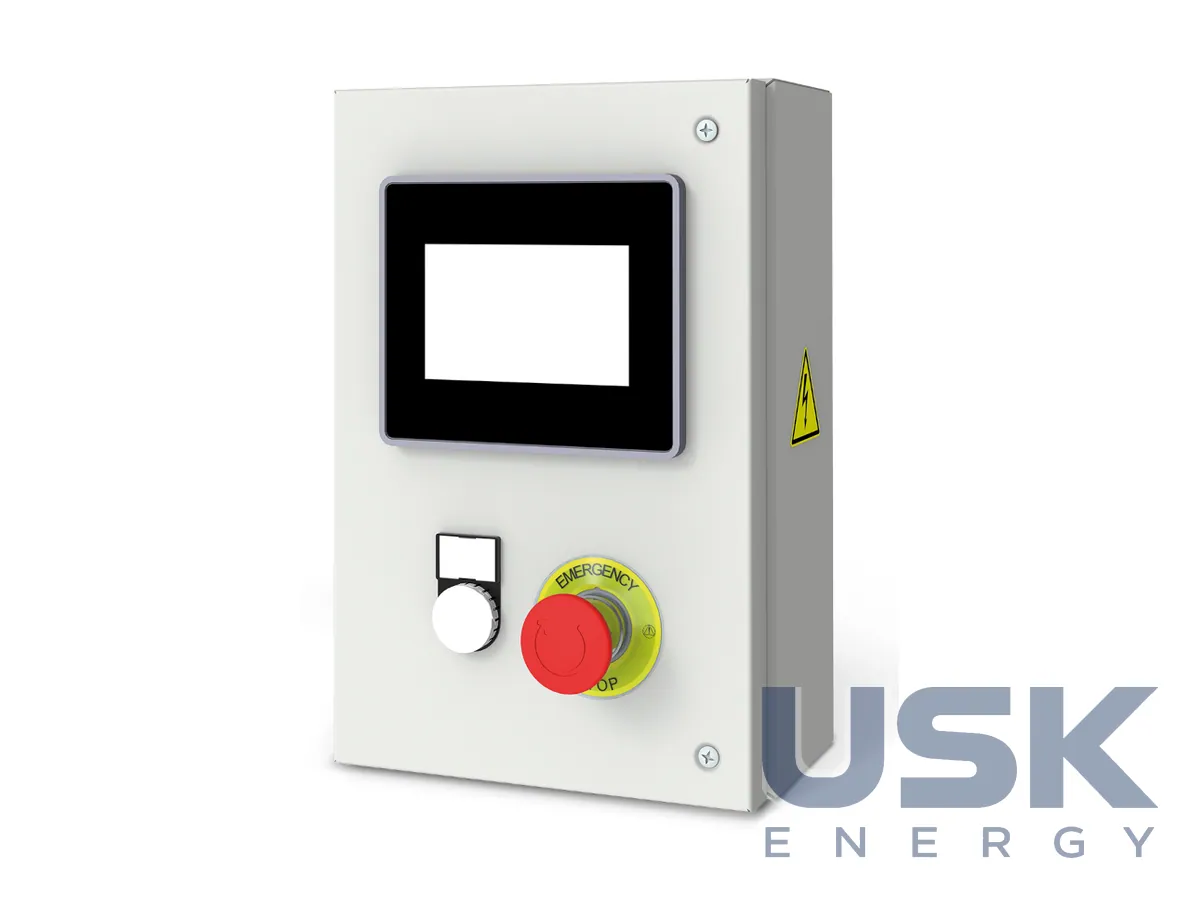

DETC Control ставлять на перемикачі CAPT 020/040 і DEETAP SPT. Живлення 3AC 400/480 В, потужність двигуна 0,25 кВт, привід відпрацьовує до 15 положень. Корпус має ступінь захисту IP66 і стійкість до ударів IK10, робоча температура −25…+50 °C. Моторний привід виконано за IEC 60214-1 та IEC 61000-6-5, останній стандарт стосується електромагнітної сумісності обладнання електростанцій і підстанцій. Веб-інтерфейс дає змогу бачити положення і керувати перемиканням без окремої програми. Привід монтують на стінці бака і з'єднують з перемикачем приводним валом, а сигнал положення передають у схему керування підстанції.

TAPMOTION DD має єдину конструкцію для всіх ПБВ виробництва MR і відповідає IEC 60214-1. Корпус, тобто ванна і кришка, відлитий з корозійностійкого алюмінію і витримує найсуворіші погодні умови. Усі електричні та механічні вузли закриті від випадкового дотику. Привід важить близько 25 кг, габарити 420 x 434 x 199 мм, робоча температура від –45 °C до +70 °C. Однакова геометрія кріплення і вихідного вала для всіх моделей спрощує монтаж і заміну.

Механіка проста і продумана. Рукоятка обертає вал через силовий редуктор з передавальним числом 2:1, а допоміжний редуктор керує покажчиком положення та блокуванням механізму. При зусиллі близько 200 N на ручці рукоятки на вихідному валу виникає момент близько 90 Nm. Щоб перемкнути положення, спершу відмикають навісний замок, і без цього перемикання неможливе. Потім важіль керування повертають на 90° до фіксації, після чого він повертається в нейтральне положення, і лише тоді обертають рукоятку. Кулачковий вимикач з комутаційною здатністю 24 … 250 V = 100 W AC/DC перемикається в момент відмикання важелем. Через нього в схему подають сигнал на примусове відключення трансформатора, якщо оператор почав перемикання ПБВ.

Табло показує діапазон регулювання, положення приводу і перемикача, хід перемикання та лічильник операцій. Електрична дистанційна сигналізація положення можлива до 17 положень, а плата датчика положення відділена від модуля сигналізації, тож різні варіанти дистанційної сигналізації взаємозамінні. Для безпеки передбачено попередження при знятті кришки і замка та контроль синхронності приводу з перемикачем, тобто нагляд за приводним валом. Затискачі виконано за технологією Cage-Clamp. Привід не потребує обслуговування до двадцяти тисяч перемикань.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
