SEL RTAC (SEL-3555 / 3560 / 3350 / 3505) — контролери автоматизації підстанцій

Опис

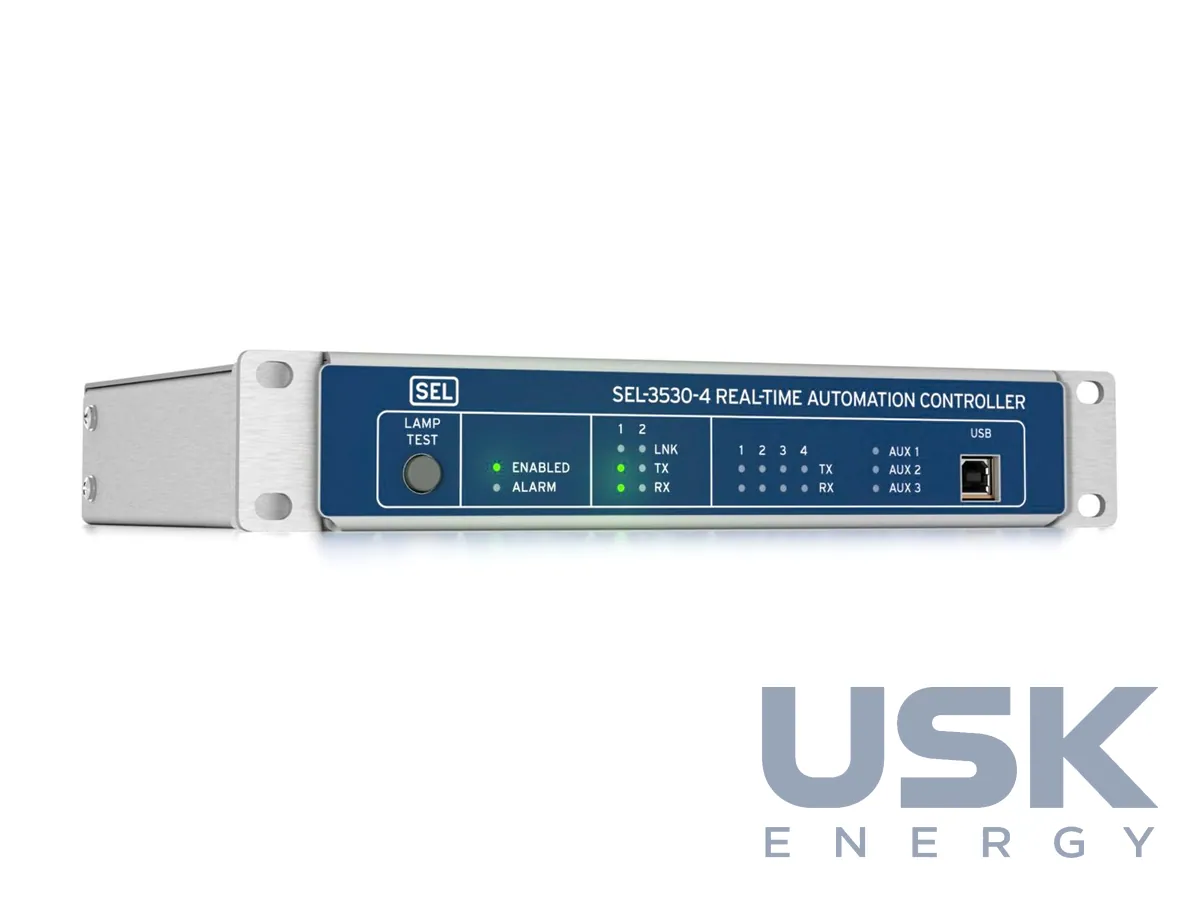

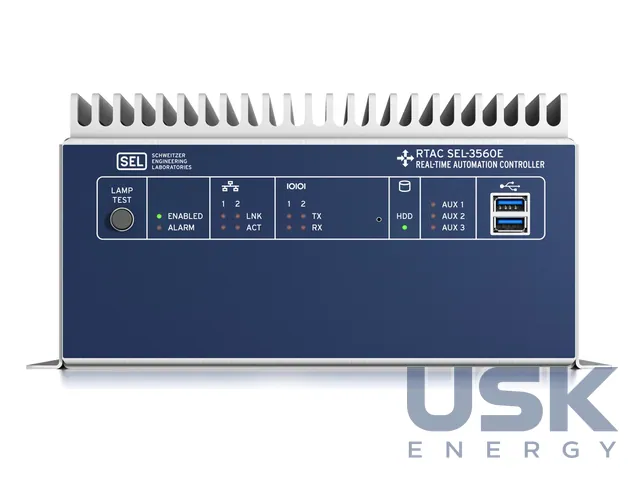

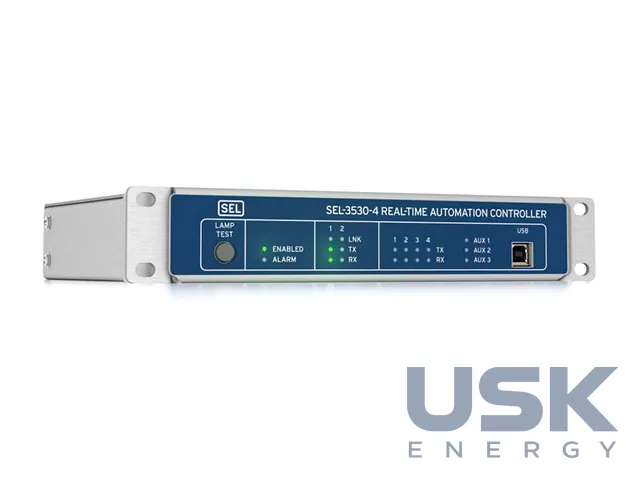

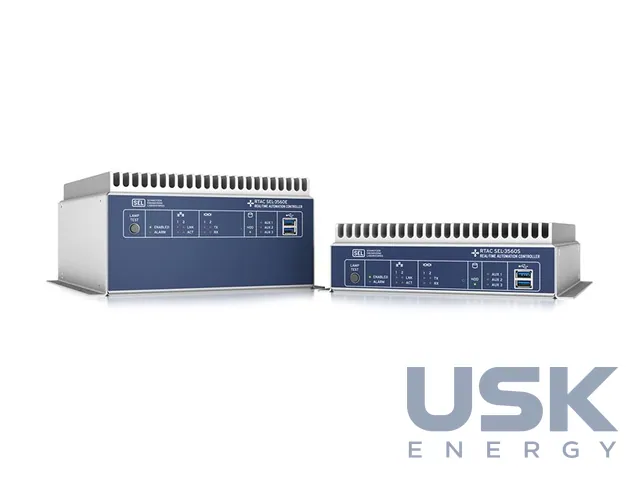

SEL RTAC це родина контролерів автоматизації реального часу, на яких будують телемеханіку та АСК ТП підстанцій і промислових об'єктів. Контролер стоїть між терміналами РЗА, лічильниками та іншими пристроями з одного боку й диспетчерським центром з іншого. Він збирає дані, перетворює протоколи, виконує логіку IEC 61131 і показує схему об'єкта на вбудованому веб-HMI. До лінійки входять старші SEL-3555 і SEL-3560, SEL-3350 і компактний SEL-3505, який розрахований на малі підстанції, РГ і реклоузери та живиться від 12 В або 24/48 В DC.

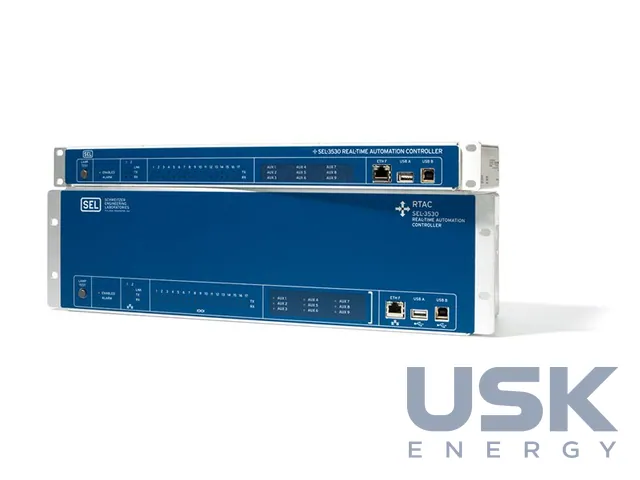

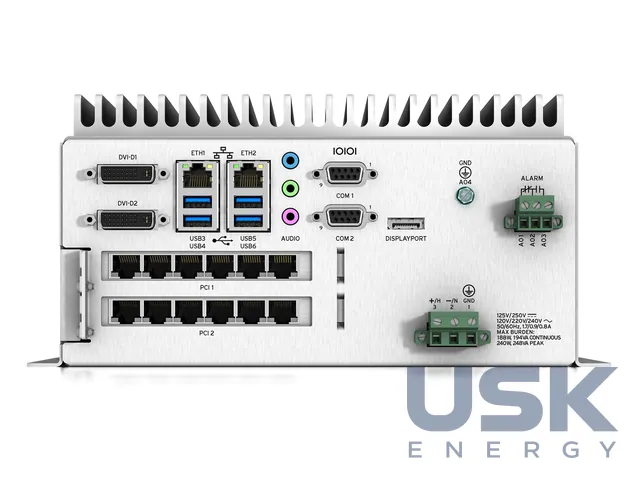

Старша модель SEL-3555 побудована на багатоядерному процесорі з вибірним обсягом оперативної пам'яті й виконує кілька застосунків одночасно. SEL-3555 і SEL-3560 інтегрують до 256 пристроїв і до 100 000 точок даних. Для операторського інтерфейсу передбачено опційний веб-HMI з локальним відеовиходом, монітор підключають просто до контролера, і окремий комп'ютер на підстанції не потрібен. Екрани HMI малюють в acSELerator Diagram Builder SEL-5035, програма сама прив'язує елементи до бази тегів RTAC, що скорочує час розроблення.

Проєкт збирають в acSELerator RTAC SEL-5033. В одній конфігурації поєднуються перетворення протоколів, зв'язок зі SCADA, інтеграція IEC 61850, синхрофазори, синхронізація часу, оброблення даних і програмована логіка. Розширення програми додають контроль стану обладнання, безперервний запис аварійних процесів, побудову карт точок SCADA, архівування та сигналізацію за зміною даних. На RTAC реалізують і розподілені схеми, наприклад локалізацію пошкодження, виділення ділянки та відновлення живлення в розподільній мережі FLISR. Стандартні протоколи SCADA, включно з DNP3, IEC 60870-101/104 і Modbus, входять до комплекту будь-якої моделі, тому до контролера підключають і нові, і старі термінали.

Захист від кіберзагроз закладено, починаючи з апаратної частини. Технологія Exe-GUARD допускає до запуску лише схвалений код й не потребує регулярних антивірусних оновлень. RTAC служить захищеною точкою інженерного доступу на підстанцію. Користувачі проходять автентифікацію через LDAP, RADIUS або локальні облікові записи з рольовим розмежуванням прав, їх дії пишуться в журнал подій і пересилаються за Syslog. Інженерні сеанси та важливі дані шифруються через SSH і TLS, а підключення до пристроїв на послідовних і мережевих портах контролер проксіює й пропускає лише після перевірки користувача.

Апаратна частина відповідає IEEE 1613 і вимогам до пристроїв релейного захисту, витримує вібрацію, перенапруги, швидкі перехідні процеси та екстремальні температури. Вентиляторів і рухомих частин немає. На замовлення плати вкривають захисним лаком від сірководню, хлору, солі та вологи. Прошивку RTAC регулярно оновлюють, нові версії додають інструменти автоматизації без заміни обладнання. Для навчання персоналу в SEL є курси з програмування IEC 61131 у RTAC і роботи з HMI.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді
