LINAM ER / CRD / MR / AR — індикатори короткого замикання для ПЛ
Покажчики проходження струму КЗ LINAM для повітряних розподільних мереж, поріг спрацювання 50–1200 А, час спрацювання 1 мс. Моделі з автоматичним скиданням за напругою або струмом навантаження та переносний MR для бригад скорочують час пошуку пошкоджень.
- Напруга
- 10,35–69 кВ (ER), до 38 кВ (MR)
- Поріг спрацювання
- 50–1200 А
- Струм КЗ
- 25 кА, 10 періодів
- Час спрацювання
- 1 мс
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

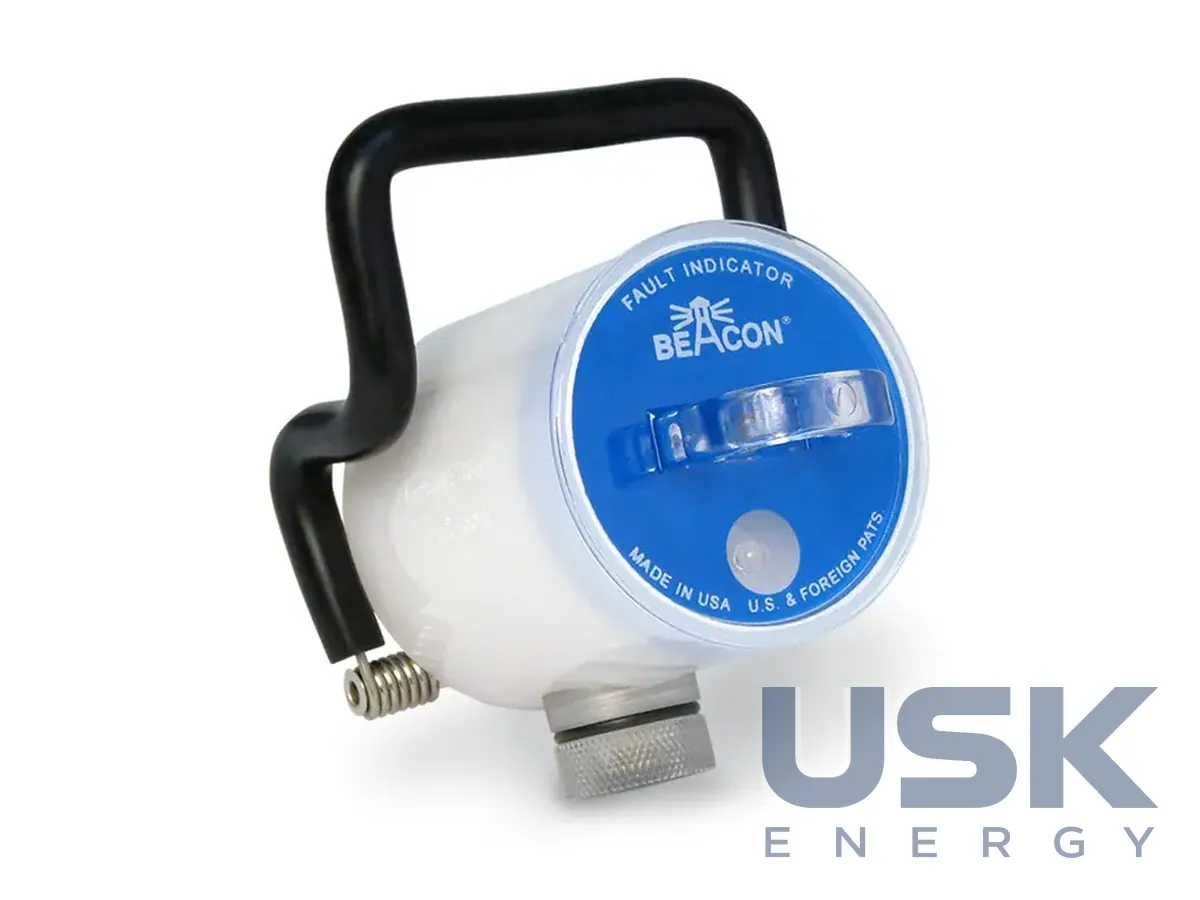

Індикатори LINAM ER, CRD, MR і AR вішають на проводи повітряних розподільних ліній, щоб після вимкнення фідера швидко зрозуміти, на якій ділянці сталося коротке замикання. Кожен покажчик фіксує проходження струму КЗ через своє місце встановлення. Бригада їде вздовж лінії й дивиться на прапорці. Пошкодження знаходиться між останнім спрацьованим і першим неспрацьованим індикатором, і обходити всю трасу вже не потрібно. Поріг спрацювання в лінійці лежить у межах 50–1200 А, час спрацювання 1 мс, індикатори витримують струм КЗ 25 кА протягом 10 періодів.

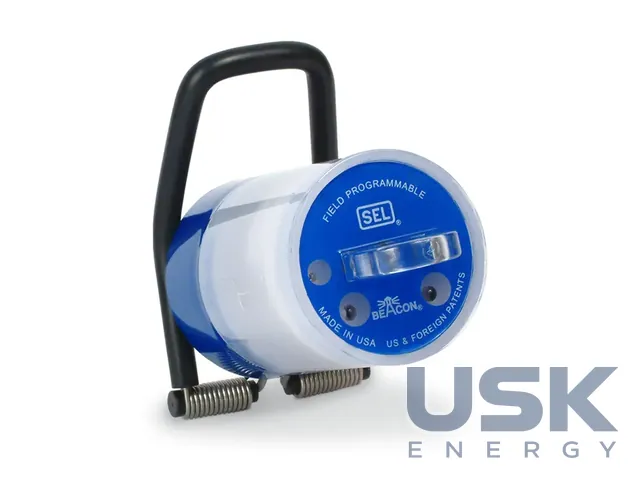

Моделі відрізняються способом живлення та скидання. Стаціонарні покажчики скидаються автоматично, за відновленням напруги або за появою струму навантаження, і після ввімкнення лінії знову готові до роботи без участі персоналу. Переносний MR розрахований на мережі до 38 кВ і служить бригадам для перевірки окремих ділянок і тимчасового встановлення. Найдокладніше виробник описує ER, індикатор з електростатичним скиданням. Він призначений для проводів мереж від 10,35 до 69 кВ лінійної напруги й живиться від самої лінії. Тому ER ставлять там, де струму навантаження недостатньо для живлення індикатора зі скиданням за струмом, насамперед на слабко завантажених розподільних лініях.
ER реагує на стійкі пошкодження й тримає індикацію, поки лінія знеструмлена. Великий червоний світлоповертальний прапорець добре видно вдень, а вночі він відбиває світло фар. Скидання відбувається саме після відновлення напруги, за умови що на лінії не менше 6 кВ фаза-земля протягом 20 хвилин. Функція блокування за кидком струму ввімкнення не дає хибної індикації під час циклів АПВ реклоузера. Для поганого освітлення замовляють варіант з яскравим червоним світлодіодом BEACON разом із прапорцем. Світлодіод вмикається лише за слабкого зовнішнього освітлення, щоб економити змінну батарею. Механічний прапорець і датчик працюють незалежно від заряду батареї, а виконання тільки з прапорцем узагалі обходиться без батареї та обслуговування.
Корпус герметичний, з УФ-стабілізованого матеріалу, затискач з нержавної сталі, тож індикатор розрахований на тривалу роботу просто неба. Монтують його на провід під напругою однією ізолювальною штангою, без вимкнення лінії. Для встановлення та зняття є окремі приладдя й інструменти LINAM.
Розставляють покажчики у вузлових точках. Виробник радить розміщувати їх через певні інтервали вздовж магістралі та біля секціонувальних роз'єднувачів посередині фідера. Що щільніша розстановка, то коротша ділянка, яку бригаді треба оглянути, і то швидше відновлюють живлення непошкоджених ділянок перемиканнями. Для передавання сигналу про спрацювання на диспетчерський пункт у SEL є окрема система передавачів і приймачів струму КЗ та навантаження, яку можна додати до таких індикаторів під час автоматизації мережі.
Технічні характеристики
| Напруга | 10,35–69 кВ (ER), до 38 кВ (MR) |
|---|---|
| Поріг спрацювання | 50–1200 А |
| Струм КЗ | 25 кА, 10 періодів |
| Час спрацювання | 1 мс |
| Монтаж | штангою під напругою |
Запит ціни та строку поставки
LINAM ER / CRD / MR / AR — індикатори короткого замикання для ПЛ, SEL. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
