LINAM UGFI / ARU / CR / TPR і RadioRANGER — індикатори КЗ для кабельних мереж
LINAM UGFI, ARU, CR і TPR вказують пошкоджену ділянку підземної кабельної мережі СН. Поріг спрацювання 25–1600 А, стійкість до струму КЗ до 40 кА протягом 10 періодів, виконання занурювальне.
- Поріг спрацювання
- 25–1600 А
- Струм КЗ
- до 40 кА, 10 періодів
- Кабельні муфти
- 15, 25, 35 кВ (TPR)
- Виконання
- занурювальне
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

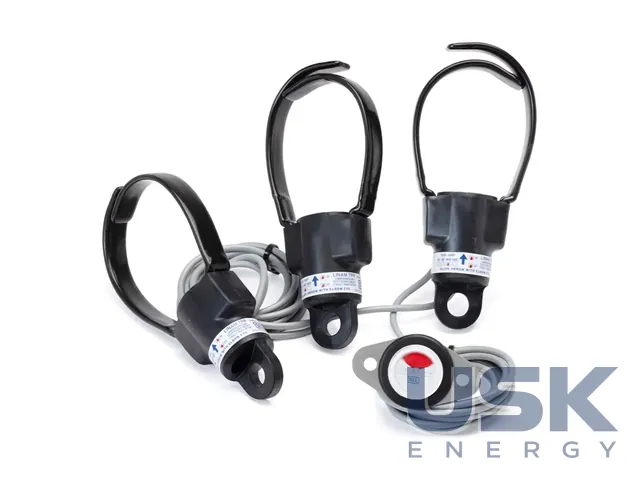

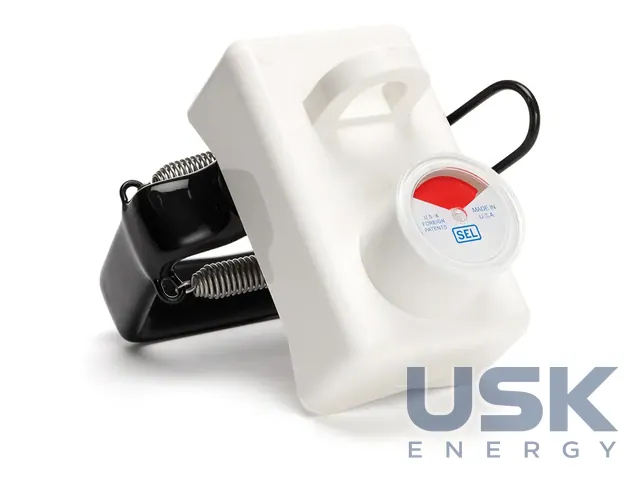

Індикатори LINAM UGFI, ARU, CR і TPR ставлять на кабелі підземних мереж середньої напруги, у колодязях, підземних камерах і в кіоскових трансформаторних підстанціях. Після вимкнення кабельної лінії бригада проходить точками встановлення й за спрацьованими покажчиками визначає, між якими камерами або шафами розташована пошкоджена ділянка кабелю. Поріг спрацювання в лінійці лежить у діапазоні 25–1600 А, індикатори витримують струм КЗ до 40 кА протягом 10 періодів. Моделі TPR ставляться на кабельні муфти 15, 25 і 35 кВ.
Головна проблема таких покажчиків у тісних камерах це хибні спрацювання від поля сусідніх кабелів. В UGFI її розв'язує технологія захисту від впливу сусідніх фаз, яка активно придушує зовнішні магнітні поля. За даними випробувань індикатор не реагує на струм КЗ до 25 кА в сусідній фазі за відстані між осями кабелів 10.2 см. Алгоритм також правильно відпрацьовує ввімкнення на пошкодження, не плутає кидок струму намагнічування з КЗ і не скидається хибно під час зворотного живлення.
Поріг можна задати двома способами. Самоналаштовний алгоритм AutoRANGER вибирає уставку автоматично за профілем струму навантаження за сім днів, мінімальний поріг у версії AutoRANGER 2.0 становить 25 А. Тому одна модель підходить для різних фідерів, і складський запас скорочується. Якщо потрібен фіксований поріг, його замовляють з ряду від 25 до 1600 А. Скидання виконується за відновленням струму навантаження не менше 1 А, після спливання часу 2, 4, 8 або 12 годин чи за тією з умов, що настане раніше.

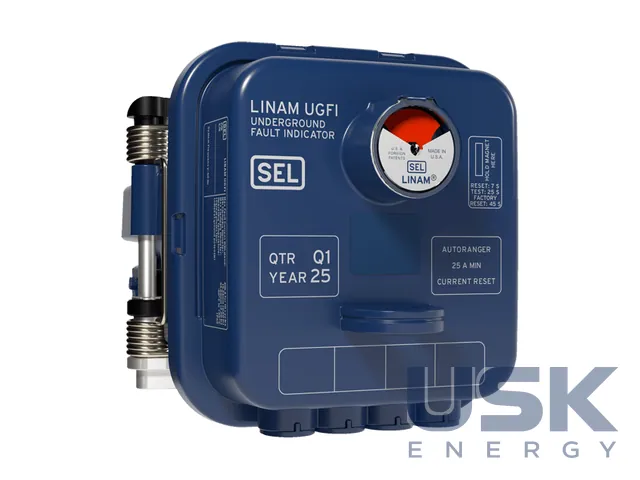

UGFI працює без батареї. Корпус з полікарбонату й кабельний хомут з нержавної сталі стійкі до корозії, виконання занурювальне, індикатор зберігає герметичність на глибині до 7.6 м. Випробування виконано за IEEE 495 для покажчиків пошкоджених ділянок. Універсальний хомут охоплює кабелі діаметром до 66.04 мм, монтаж виконують однією ізолювальною штангою за вушко. У матеріалах виробника для UGFI вказано робочу частоту 60 Hz, для мереж з іншою номінальною частотою виконання треба уточнювати під час замовлення.

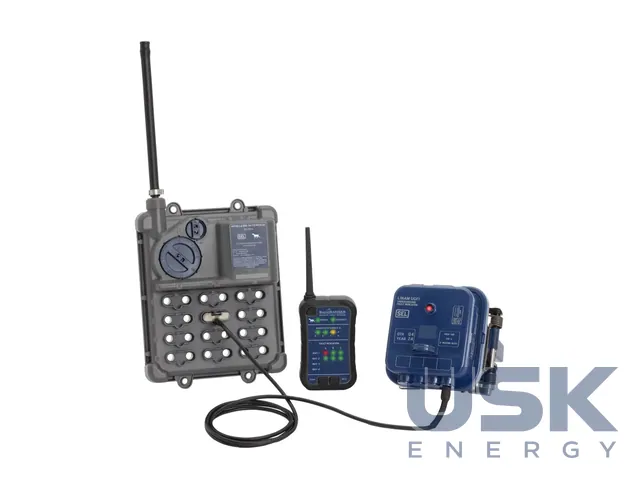

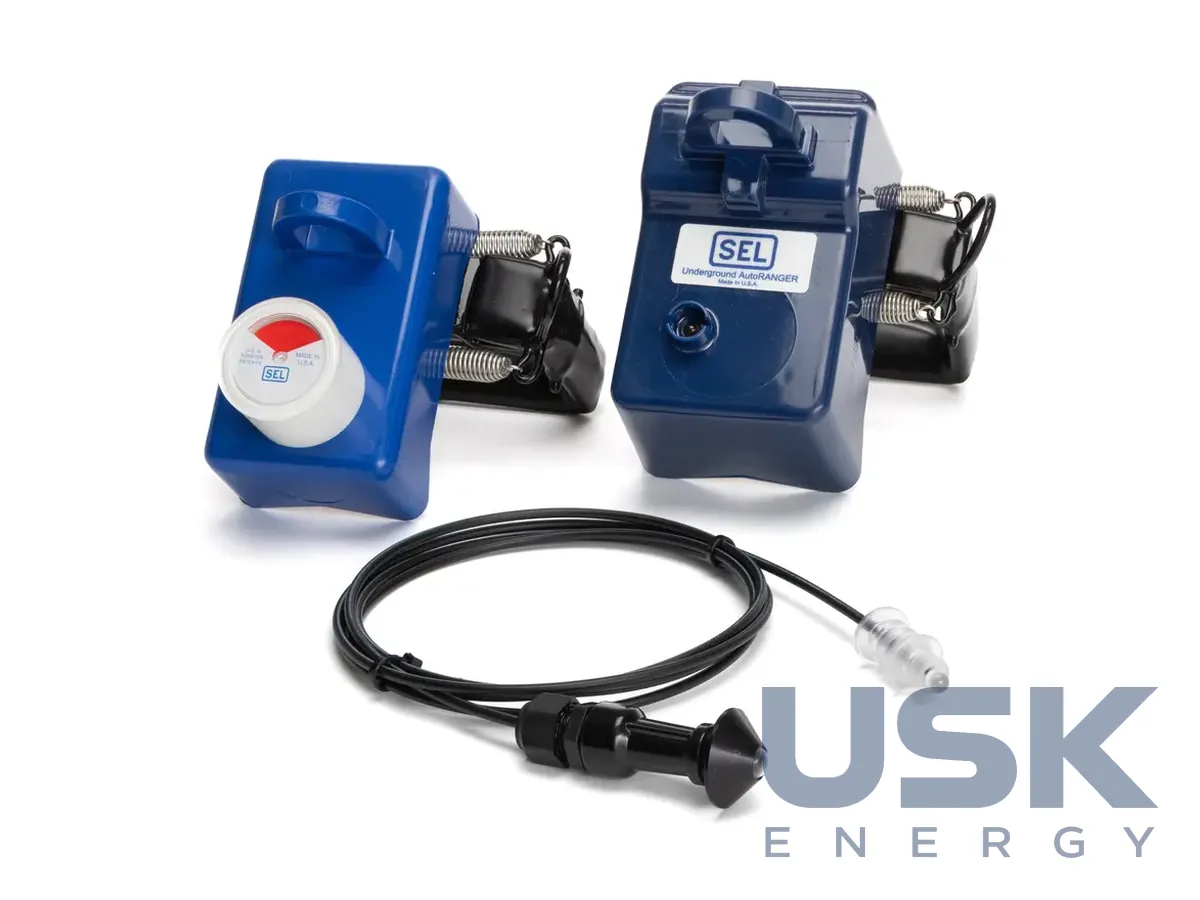

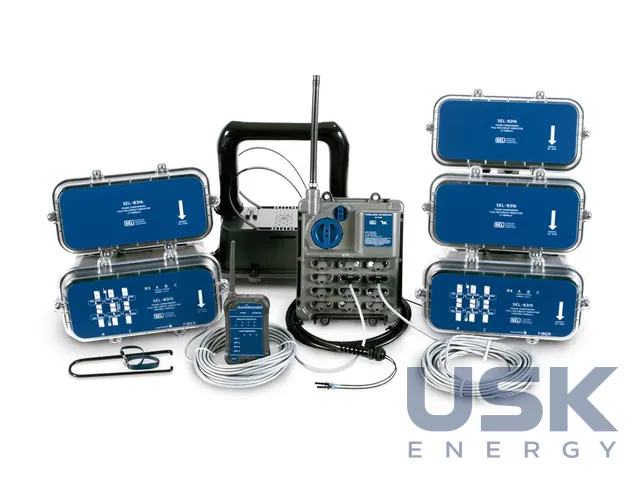

Сам індикатор показує спрацювання вбудованим світлодіодом. Щоб не спускатися в колодязь, застосовують виносні дисплеї на оптичному кабелі завдовжки 1.83 м, 3.66 м або 6.1 м, антивандальний болтовий індикатор для кіосків і систему RadioRANGER. Її передавач або магнітний зонд підключається до UGFI й радіоканалом ближньої дії передає стан на переносний приймач SEL-8310, тож бригада зчитує статус з рівня вулиці. Через інтерфейс SEL-8300 і контролер SEL-3505-3 дані можна завести в автоматику, а допоміжний вихідний контакт через RTU передає сигнал у SCADA. Для швидкої перевірки на місці є тестер HHT Silver Bolt.
Технічні характеристики
| Поріг спрацювання | 25–1600 А |
|---|---|
| Струм КЗ | до 40 кА, 10 періодів |
| Кабельні муфти | 15, 25, 35 кВ (TPR) |
| Виконання | занурювальне |
| Стандарт | IEEE 495 |
