LINAM CT / SCT — рознімні трансформатори струму для кабелів і вводів

Опис

Рознімні трансформатори струму LINAM CT і SCT потрібні там, де розірвати первинний провідник для встановлення звичайного ТС із замкненим осердям важко або невигідно. Осердя розкривається, його надягають на екранований кабель СН або на ввід апарата й знову замикають. Споживачів при цьому не вимикають, первинне коло не розбирають, монтаж триває менше й коштує дешевше, ніж з нерознімним ТС. Вторинний струм 5 А заводиться на покажчики пошкоджень, контролери розподільних мереж та інші пристрої.

Осердя набране з кремністої сталі M6 і виконане в шестигранній або прямокутній формі, тому воно досить гнучке, щоб обхопити кабель. ТС вкритий еластичним вініловим пластиком з рівнем ізоляції 600 В. Такої ізоляції вистачає, бо трансформатор ставлять поверх заземленого екрана кабелю, а не на голу жилу. Вторинні виводи й кріплення з нікельованої латуні, стик рознімного осердя з нікельованими поверхнями стягується одним болтом з нержавної сталі. На кабелі або вводі ТС фіксують кабельними стяжками, жодних кронштейнів і переробки комірки для цього не потрібно. Гнучка оболонка захищає обмотку від вологи й механічних пошкоджень і розрахована на довгу службу.

Ряд номіналів перекриває первинні струми 100–3000 А за вторинного 5 А. Коефіцієнти трансформації йдуть ступенями від 100:5 до 3000:5, вікна випускають чотирьох діаметрів, 3.5, 4.5, 6.0 і 8.0 дюйма. Мале прямокутне вікно йде на молодші номінали, великі шестигранні на 3000:5. Точність ±3 %, клас за IEC для обліку й для захисту, а також допустиме навантаження у ВА залежать від конкретного поєднання коефіцієнта та вікна й наведені в таблиці виробника. Що більший номінал, то вищий, як правило, клас точності для обліку. Для вибору моделі треба знати максимальний струм приєднання та зовнішній діаметр кабелю або вводу, на який ставлять ТС. За струмом добирають коефіцієнт, за діаметром вікно, а за підключеним пристроєм клас і допустиме навантаження у ВА.

Окрім сигналізації пошкоджень CT застосовують для обстеження навантаження, у промислових системах енергоменеджменту, для підобліку по цехах, разом з лічильниками потужності, енергії та cos φ, з вимірювальними перетворювачами струму й потужності та зі струмовими реле. Виробник окремо попереджає, що ТС встановлюють лише з підключеним вторинним навантаженням, розімкнена вторинна обмотка під струмом небезпечна.

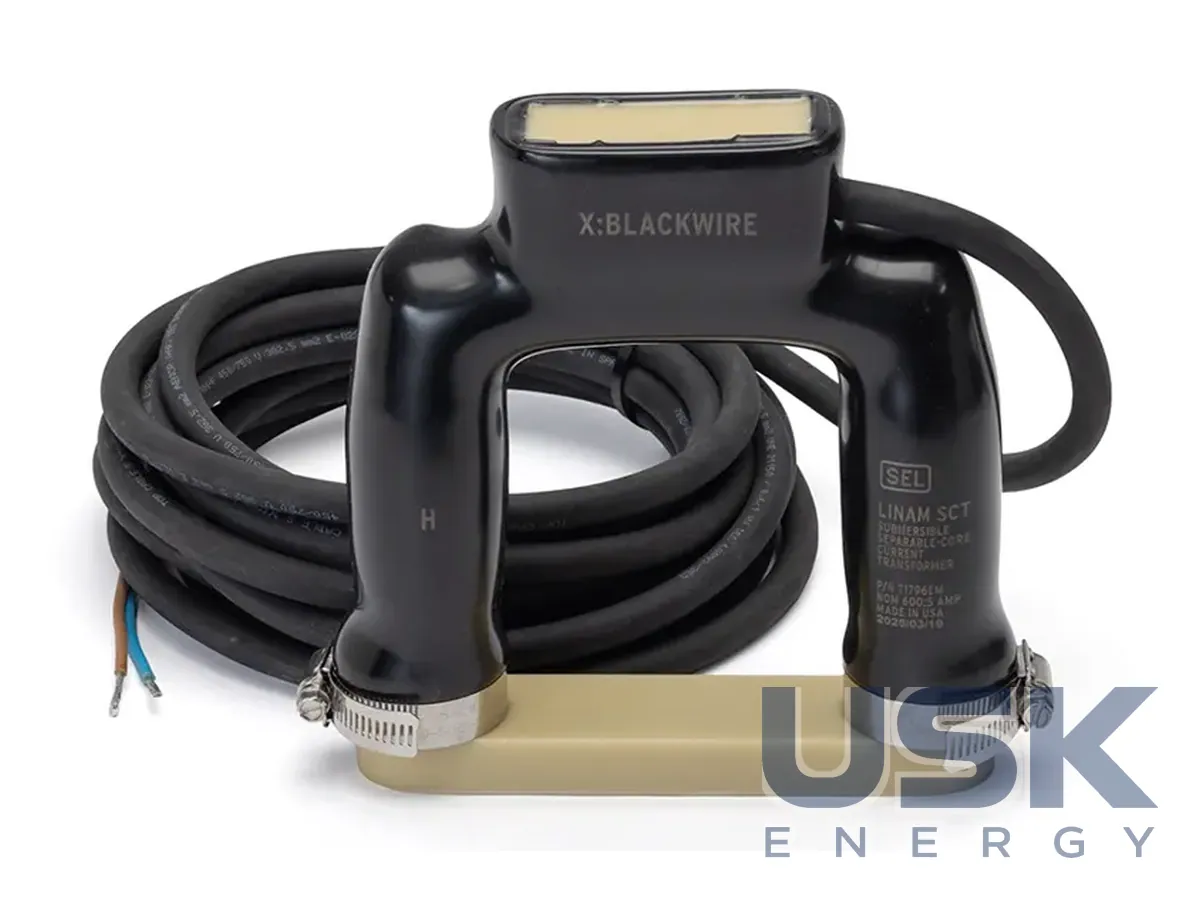

Модель SCT зроблено занурювальною та з відокремлюваним осердям. Її ставлять у колодязях, підземних камерах і затоплюваних спорудах кабельної мережі. Для підключення випускають самозакорочувальні струмові рознімачі на 8 контактів з кабелем 8 футів і на 6 контактів з довшим кабелем. Коли рознімач від'єднують, вторинне коло замикається автоматично, але сам рознімач не занурювальний, і його виводять вище рівня можливого затоплення.
