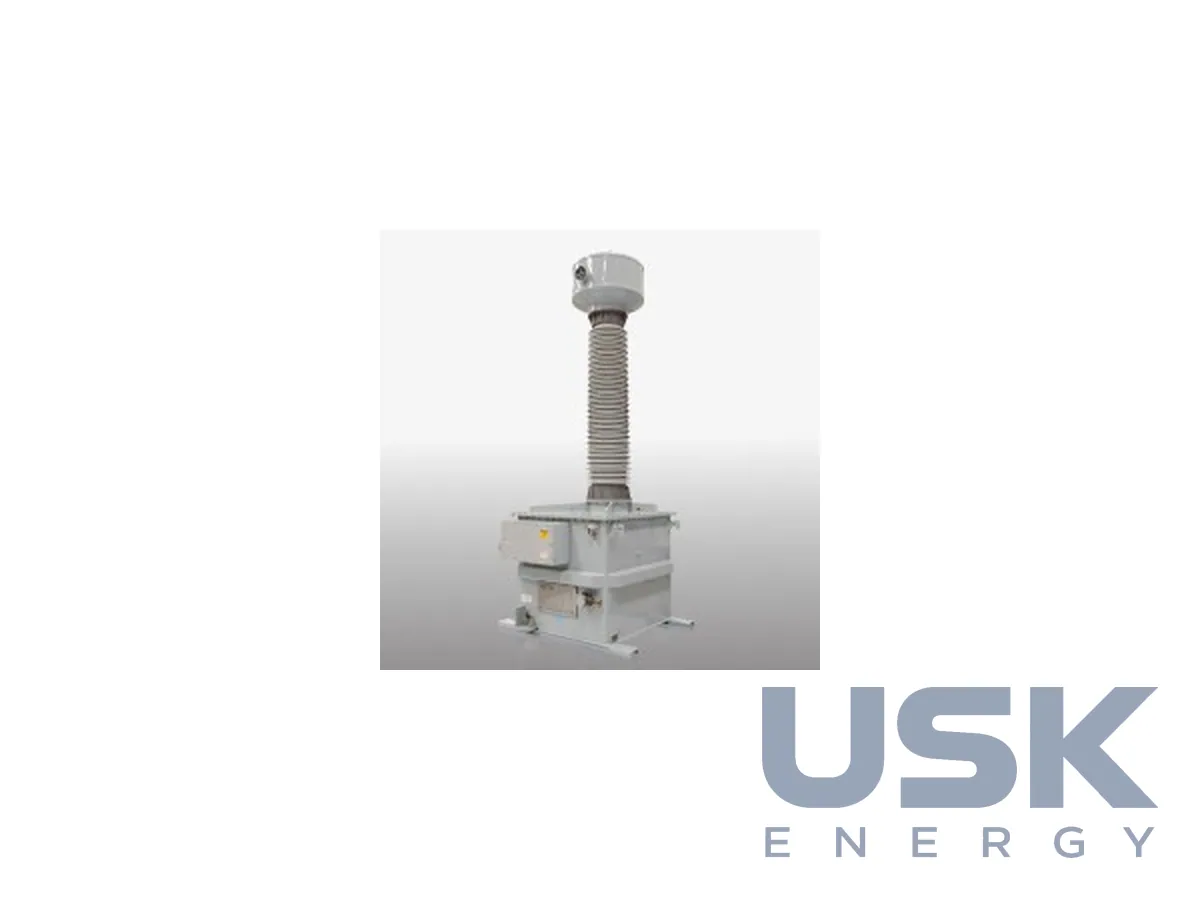

Arteche UTP/UTY — силовий трансформатор напруги оливо-паперовий до 362 кВ
Силові трансформатори напруги Arteche UTP та UTY з оливо-паперовою ізоляцією для живлення власних потреб підстанцій. UTP випускається до 362 кВ і 333 кВА, UTY до 245 кВ і 16 кВА.
- Номінальна напруга
- UTP до 362 кВ; UTY до 245 кВ
- Потужність
- UTP до 333 кВА; UTY до 16 кВА
- Ізоляція
- оливо-паперова, металевий компенсатор рівня оливи
- Опції
- вивід для вимірювання tg δ, клапан скидання тиску, відпайки регулювання
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серії UTP і UTY належать до силових трансформаторів напруги з оливо-паперовою ізоляцією. За будовою вони близькі до індуктивних вимірювальних ТН, але розраховані на відбір помітної потужності прямо від лінії високої напруги. Старша серія UTP випускається на напругу до 362 кВ і потужність до 333 кВА, молодша UTY на напругу до 245 кВ і потужність до 16 кВА. Апарат однофазний, первинна обмотка вмикається між фазою та землею, вторинна видає низьку напругу споживачу.
Основне застосування пов’язане з живленням власних потреб підстанцій. На транзитній підстанції без шин середньої напруги такий трансформатор замінює окрему лінію та знижувальну ТП для освітлення, обігріву, приводів комутаційних апаратів і зарядних пристроїв акумуляторних батарей. Друга сфера стосується електрифікації віддалених об’єктів, які стоять поруч із ПЛ, але далеко від розподільної мережі. Це можуть бути ретранслятори зв’язку, станції катодного захисту трубопроводів, насосні, невеликі селища, вахтові містечка. Третя сфера пов’язана з тимчасовим електропостачанням від ПЛ на період будівництва підстанції або реконструкції, коли мережу НН поруч ще не збудовано. Апарат бере живлення прямо з лінії високої напруги, без окремої мережі НН поруч. UTY з потужністю до 16 кВА підходить для невеликих навантажень на кшталт телемеханіки та освітлення, UTP з потужністю до 333 кВА вже тягне повноцінний щит власних потреб.
Ізоляція оливо-паперова. Температурне розширення оливи компенсує металевий компенсатор рівня оливи, який працює як сильфон і відокремлює оливу від атмосфери. Олива не контактує з повітрям, не окиснюється й не набирає вологи, а за положенням компенсатора видно, в якому стані перебуває об’єм оливи. Обслуговування зводиться до оглядів і періодичних вимірювань.
Arteche пропонує для UTP кілька опцій. Через вивід для контролю основної ізоляції вимірюють tg δ без розкриття апарата, і за зростанням діелектричних втрат заздалегідь видно старіння паперу або зволоження. Клапан скидання тиску спрацьовує при внутрішньому пошкодженні й випускає надлишковий тиск, а його контакт можна завести в систему SCADA, щоб диспетчер одразу бачив спрацювання. Додаткові вторинні обмотки для вимірювання та захисту дають напругу для лічильників і пристроїв релейного захисту, тож один апарат поєднує функції силового й вимірювального ТН. Відпайки регулювання напруги допомагають підлаштувати вторинну напругу під фактичний рівень у мережі.
Під час замовлення зазначають номінальну напругу мережі, потужність і вторинну напругу, потрібні опції, довжину шляху витоку та кліматичне виконання. Навантаження власних потреб рахують із запасом на зимові режими й пускові струми двигунів. Для трифазних споживачів ставлять три апарати. В експлуатації контролюють положення компенсатора, герметичність і, за наявності виводу, tg δ основної ізоляції. Виробник випускає окремі матеріали та каталог щодо трансформаторів напруги для власних потреб.
Технічні характеристики
| Номінальна напруга | UTP до 362 кВ; UTY до 245 кВ |
|---|---|
| Потужність | UTP до 333 кВА; UTY до 16 кВА |
| Ізоляція | оливо-паперова, металевий компенсатор рівня оливи |
| Опції | вивід для вимірювання tg δ, клапан скидання тиску, відпайки регулювання |
Запит ціни та строку поставки
Arteche UTP/UTY — силовий трансформатор напруги оливо-паперовий до 362 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) |
|---|---|
| HS, 6 знаків | 8504 33 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються UTP та UTY?
UTP випускається до 362 кВ і 333 кВА, UTY до 245 кВ і 16 кВА.
Для яких об'єктів підходять ці трансформатори?
Для власних потреб підстанцій, електрифікації віддалених об'єктів і тимчасового електропостачання від ПЛ.
Які опції доступні?
Вивід для вимірювання tg δ, клапан скидання тиску та відпайки регулювання.
