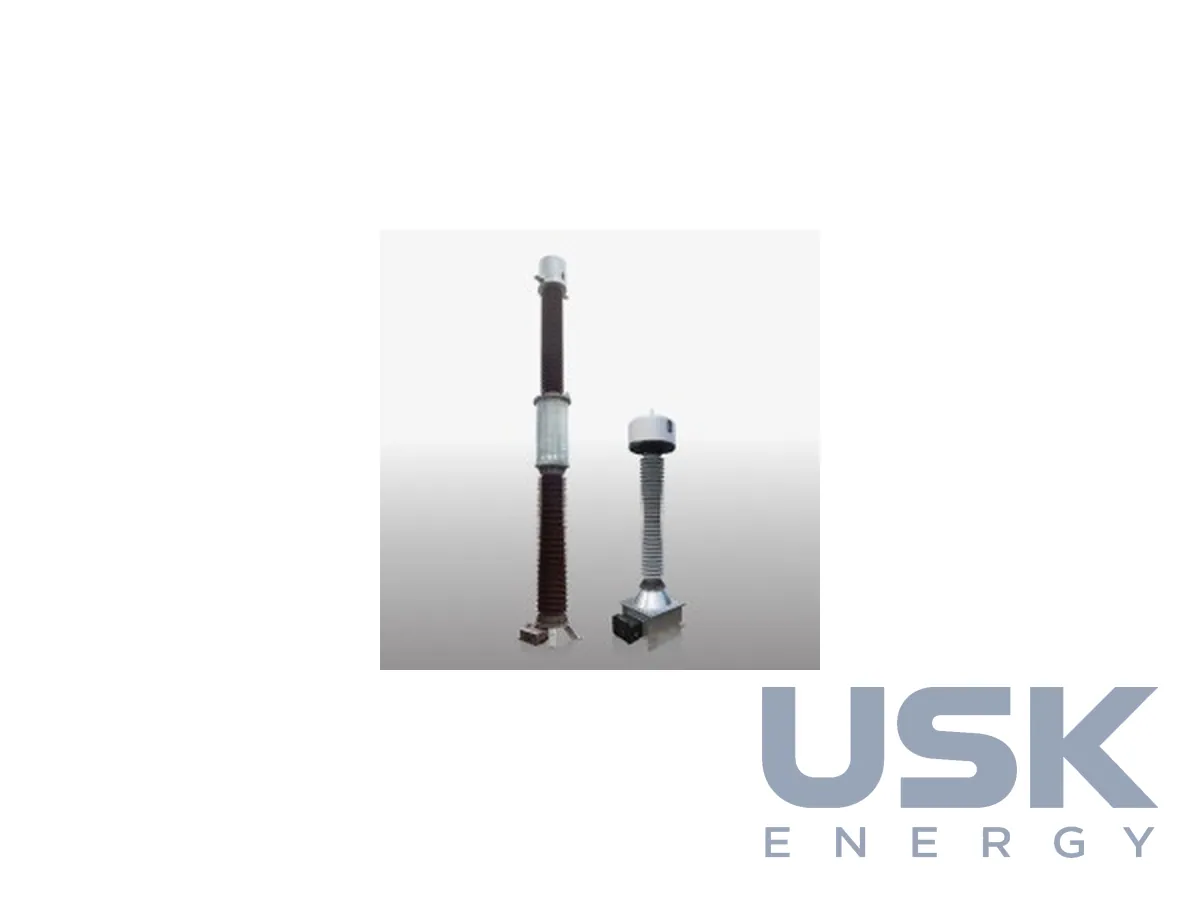

Arteche UT — трансформатор напруги індуктивний оливо-паперовий до 550 кВ
Індуктивні трансформатори напруги Arteche UT з оливо-паперовою ізоляцією для підстанцій до 550 кВ. Клас точності до 0,1, трансформатори працюють у колах обліку та захисту.
- Номінальна напруга
- до 550 кВ
- Клас точності
- до 0,1
- Ізоляція
- оливо-паперова
- Виконання
- зовнішнє
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія UT в Arteche об’єднує індуктивні трансформатори напруги зовнішнього встановлення для підстанцій до 550 кВ. За принципом дії це звичайний електромагнітний ТН. Первинна обмотка вмикається між фазою та землею, а вторинні обмотки дають напругу для лічильників, вимірювальних перетворювачів, пристроїв релейного захисту, синхронізації та автоматики. На шинах підстанції ТН ставлять по одному на кожну фазу секції, на лініях їх ставлять там, де потрібні облік, дистанційний захист або контроль напруги для АПВ. Ізоляція оливо-паперова, активна частина міститься в герметичному корпусі, тип зовнішньої покришки й розміри уточнюють за технічним листом серії.
Клас точності сягає 0,1, і виробник зазначає, що точність лишається незмінною протягом усього строку служби апарата. Тому UT ставлять у вузли комерційного обліку на міжсистемних лініях, на видачі потужності електростанцій і на вводах великих споживачів. З окремою обмоткою для захисту на приєднанні не потрібен другий трансформатор напруги, і не доводиться навантажувати вимірювальну обмотку сторонніми колами.
Особливість індуктивного ТН порівняно з ємнісним полягає в низькому опорі первинної обмотки постійному струму. Через неї може стекти заряд, що лишився на лінії або на конденсаторній батареї після відключення. Тому трансформатори UT придатні для розряду ПЛ і конденсаторних батарей. Після відключення довгої лінії на ній лишається заряд, який заважає швидкому повторному ввімкненню та створює перенапруги під час АПВ. Якщо ТН стоїть на лінії, заряд стікає через його обмотку, і лінію можна вмикати раніше. У конденсаторної батареї та сама логіка, і трансформатор скорочує час до повторного ввімкнення ступеня. В одному апараті поєднуються облік, живлення кіл захисту та розряд, а на тісному ВРП це одна комірка замість двох. Допустиму кількість і частоту таких розрядів задають під час замовлення, оскільки енергія заряду виділяється в обмотці у вигляді тепла.
Виробник зазначає компактну конструкцію. Апарат простіше перевозити, зберігати й монтувати, а на підстанції він візуально менше впадає в око. Невеликі розміри спрощують і складське зберігання резерву, який мережеві компанії тримають на випадок аварійної заміни. Для мереж надвисокої напруги це не дрібниця, адже маса й висота трансформатора визначають вимоги до опорної конструкції та крана під час монтажу.
Під час замовлення зазначають номінальну напругу мережі, кількість вторинних обмоток, їхні напруги, класи точності й потужності навантаження, коефіцієнт напруги та його тривалість, довжину шляху витоку зовнішньої ізоляції. Якщо трансформатор розряджатиме лінію або батарею, в опитувальному листі наводять ємність і напругу заряду. В експлуатації в оливо-паперового апарата контролюють рівень оливи й герметичність, порядок робіт описано в посібнику користувача Arteche з трансформаторів струму, індуктивних і комбінованих трансформаторів, який випускається й російською мовою.
Технічні характеристики
| Номінальна напруга | до 550 кВ |
|---|---|
| Клас точності | до 0,1 |
| Ізоляція | оливо-паперова |
| Виконання | зовнішнє |
| Застосування | облік, захист, розряд ПЛ і конденсаторних батарей |
Запит ціни та строку поставки
Arteche UT — трансформатор напруги індуктивний оливо-паперовий до 550 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги випускається UT?
Трансформатори UT випускаються для підстанцій до 550 кВ.
Чи можна використовувати UT для розряду ліній?
Так, трансформатор придатний для розряду ПЛ і конденсаторних батарей.
Який клас точності у трансформатора?
Клас точності до 0,1, тож UT підходить для комерційного обліку.
