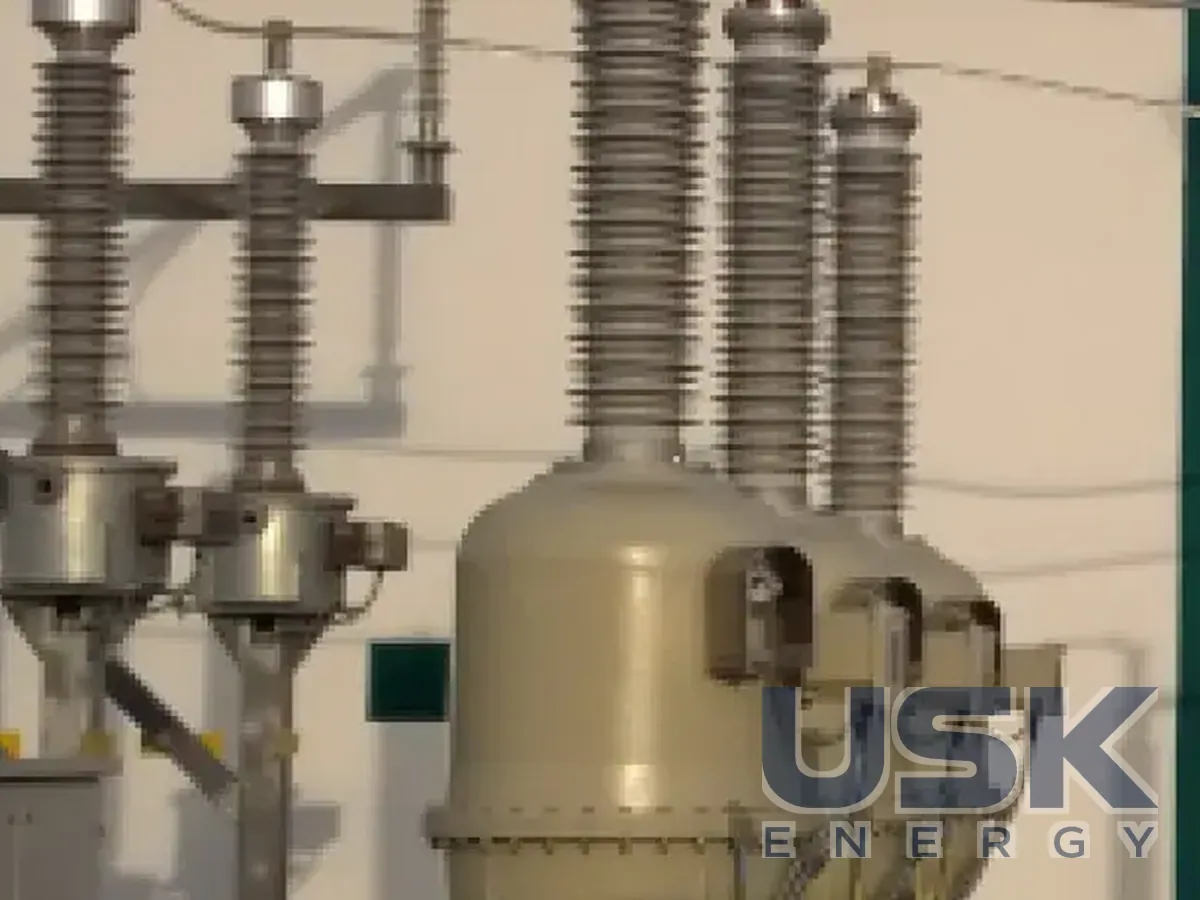

Arteche UG — силовий трансформатор напруги елегазовий до 550 кВ, 167 кВА
Силові трансформатори напруги (SSVT) Arteche UG з газовою ізоляцією на напругу до 550 кВ і потужність до 167 кВА. Живлять власні потреби підстанцій безпосередньо від лінії високої напруги.
- Номінальна напруга
- до 550 кВ
- Потужність
- до 167 кВА
- Ізоляція
- елегаз SF6 або синтетичне повітря, з манометром
- Опції
- датчик внутрішньої температури, додаткові вторинні обмотки
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силовий трансформатор напруги серії UG (SSVT, station service voltage transformer) зовні схожий на звичайний вимірювальний ТН, але його завдання інше. Він відбирає від лінії високої напруги потужність до 167 кВА і видає її на низьку напругу для власних потреб підстанції. Первинна обмотка вмикається між фазою та землею в мережі до 550 кВ, вторинна живить щит власних потреб, освітлення, обігрів шаф, приводи вимикачів і роз’єднувачів, зарядні пристрої акумуляторних батарей, системи зв’язку та охорони.
Класична схема власних потреб потребує знижувального трансформатора від шин середньої напруги або окремої розподільної лінії від сусідньої мережі. На транзитних підстанціях надвисокої напруги середньої напруги часто немає, а тягнути окрему розподільну лінію до віддаленого майданчика дорого й незручно в експлуатації. UG вирішує завдання напряму. Апарат ставлять у комірку ВРП, підключають до фази, і підстанція отримує живлення від тієї ж лінії, яку обслуговує. Той самий підхід годиться для перемикальних пунктів, майданчиків компенсації реактивної потужності та вузлів, де власні потреби невеликі, але мають бути завжди, навіть у разі втрати всіх зовнішніх джерел.
Ізоляційне середовище елегаз SF6 або синтетичне повітря. Газ заповнює корпус під тиском, а для контролю тиску на апараті встановлено манометр. Якщо тиск упаде, це видно під час обходу, а при підключенні контакту сигналізації й на щиті. Arteche наголошує, що в конструкції UG об’єм газу, робочий тиск і витоки знижено. Для оператора це менше газу в обліку, менше доливань і менше питань в екологічній звітності щодо фторованих газів. Варіант із синтетичним повітрям підходить там, де хочуть обійтися без SF6 зовсім, наприклад за вимогами мережевої компанії або за місцевими екологічними правилами.
Як опції встановлюють датчик внутрішньої температури, за яким видно, наскільки навантажений трансформатор і чи не час обмежити навантаження власних потреб. Друга опція стосується додаткових вторинних обмоток для вимірювання та захисту. З ними один апарат і живить власні потреби, і дає напругу для лічильників і релейного захисту приєднання, а окремий вимірювальний ТН на цій фазі можна не ставити.
Під час замовлення зазначають номінальну напругу мережі, потрібну потужність і напругу вторинної обмотки, ізоляційне середовище, потрібні опції, довжину шляху витоку та кліматичні умови. Потужність краще рахувати із запасом на зимовий режим, коли працюють обігрів шаф і приводів. Треба враховувати й те, що SSVT однофазний. Для трифазного навантаження власних потреб ставлять три апарати або проєктують схему живлення з однофазними споживачами. Для серії Arteche випускає посібник користувача з трансформаторів напруги з елегазовою ізоляцією, де описано транспортування, заповнення газом, монтаж і обслуговування, а також окремі матеріали щодо трансформаторів напруги для власних потреб.
Технічні характеристики
| Номінальна напруга | до 550 кВ |
|---|---|
| Потужність | до 167 кВА |
| Ізоляція | елегаз SF6 або синтетичне повітря, з манометром |
| Опції | датчик внутрішньої температури, додаткові вторинні обмотки |
Запит ціни та строку поставки
Arteche UG — силовий трансформатор напруги елегазовий до 550 кВ, 167 кВА, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 33 00 90 (сухі, 16–500 кВА) |
|---|---|
| HS, 6 знаків | 8504 33 |
| CN (ЄС) | 8504 33 00 (сухі, 16–500 кВА) |
| HTSUS (США) | 8504 33 00 40 (сухі, 50–500 кВА) |
| Митний тариф КНР | 8504 33 90 00 (сухі, 16–500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність і напруга у трансформатора UG?
Напруга до 550 кВ, потужність до 167 кВА.
Яким газом заповнений трансформатор?
Елегазом SF6 або синтетичним повітрям, тиск контролюється манометром.
Для чого застосовується силовий трансформатор напруги?
Для живлення власних потреб підстанцій безпосередньо від лінії високої напруги до 550 кВ.
