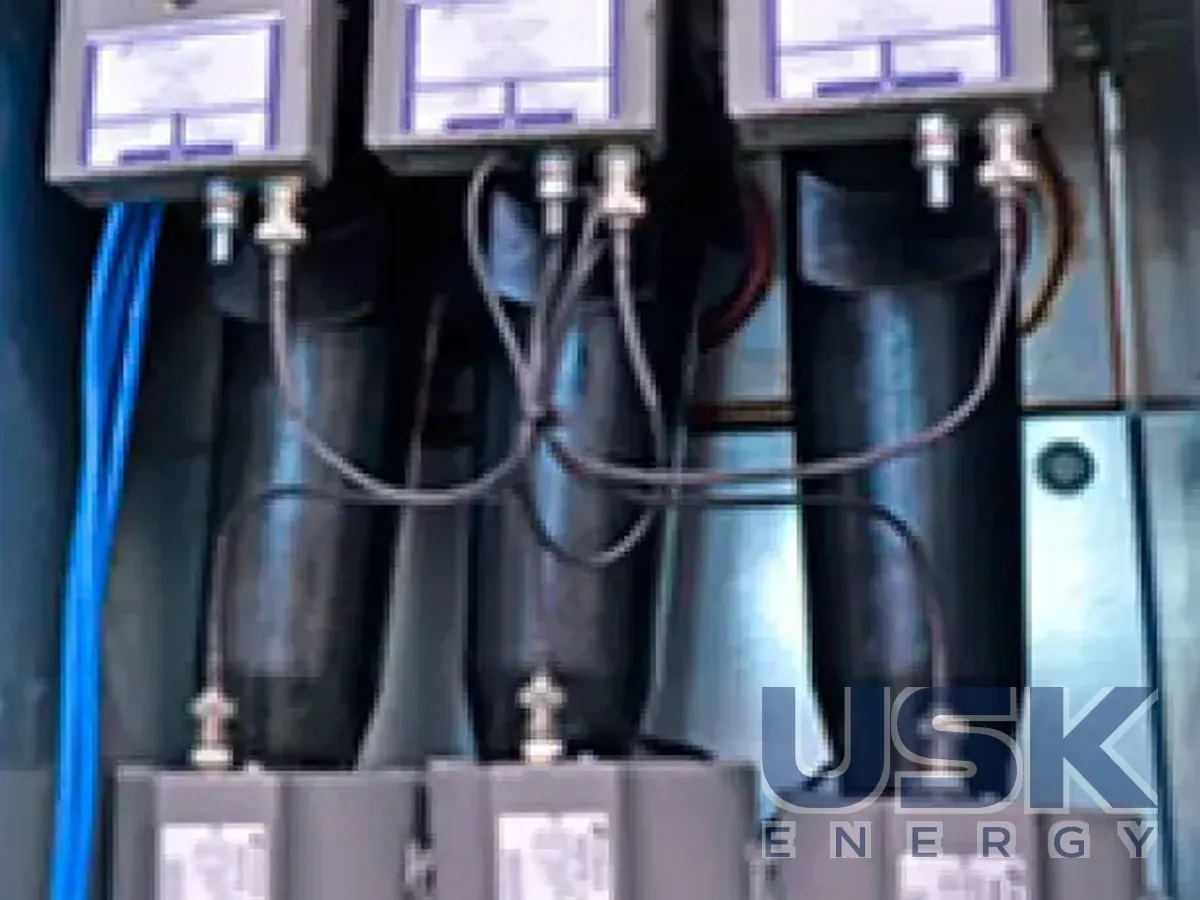

Arteche sensART — датчики напруги (LPVT) СН до 72,5 кВ

Опис

Датчики напруги sensART належать до класу малопотужних вимірювальних трансформаторів (LPVT, low power voltage transformer). На відміну від класичного електромагнітного ТН, який видає на вторинній стороні стандартну напругу й потужність у десятки вольт-ампер, датчик дає слабкий аналоговий сигнал, пропорційний первинній напрузі. Такий сигнал розрахований не на електромеханічні реле та індукційні лічильники, а на цифрові пристрої. Це термінали захисту, контролери реклоузерів і вимикачів навантаження, пристрої телемеханіки та обліку в системах автоматизації розподільних мереж.

В основі вимірювання лежить резистивний подільник напруги. Високовольтне плече подільника набрано з резисторів, залитих в ізоляційний корпус, низьковольтне плече формує вихідний сигнал. У подільнику немає магнітопроводу, тому датчик не насичується, не входить у ферорезонанс з ємністю мережі й лінійно передає напругу в широкому діапазоні, зокрема перехідні процеси та вищі гармоніки. Маса й габарити на порядок менші, ніж у звичайного ТН того ж класу напруги, і датчик вміщується там, де для трансформатора напруги просто немає місця.

Лінійку поділено на моделі за місцем встановлення. PLUGSENS, PLUGOVER, MSENS і UNDERSENS працюють у мережах до 36 кВ. Є виконання для вводів типу C, які вставляються в стандартний роз’єм кабельного приєднання комірки КРУ або вимикача навантаження, а також варіанти для КРУЕ. На напругу до 72,5 кВ розраховані OVERSENS-72 і PLUGCCS. OVERSENS-72 виконано компактним і міцним для вимірювань на повітряних лініях СН, він монтується просто на лінії поруч із реклоузером або пунктом секціонування. PLUGCCS-72 є втичним датчиком для КРУЕ та трансформаторних установок до 72,5 кВ з прямим підключенням до обладнання. У бібліотеці виробника є також технічні листи на DINASENS і VMAC.

Датчики відповідають стандартам IEC 61869-1, IEC 61869-6 та IEC 61869-11. Перший задає загальні вимоги до вимірювальних трансформаторів, другий описує малопотужні трансформатори, третій стосується саме пасивних малопотужних трансформаторів напруги. Для проєктувальника це означає, що клас точності й параметри виходу визначено нормативно, і датчик можна стикувати з терміналами різних виробників, якщо ті підтримують вхід за IEC 61869.

Arteche постачає датчики й у складі комплектів для автоматизації розподілу, де в один набір зібрано датчики струму та напруги під конкретний тип комірки або лінії. Виробник публікує на цю тему практичні приклади впровадження та технічні статті про застосування LPIT у розподільних мережах. Під час вибору моделі зазначають номінальну напругу мережі, місце встановлення й тип роз’єму, потрібний клас точності, довжину й тип з’єднувального кабелю, а також модель термінала, до якого датчик буде підключено. Входи термінала мають бути розраховані на малопотужний сигнал, інакше датчик не можна підключити напряму. В експлуатації датчик не потребує обслуговування ізоляційного середовища, перевіряють його зовнішній стан і цілість кабелю.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
