Arteche sensART — датчики струму (LPCT) і комбіновані датчики СН

Опис

Датчики струму sensART належать до малопотужних трансформаторів струму (LPCT, low power current transformer). Замість стандартного вторинного струму вони видають слабкий сигнал напруги, пропорційний первинному струму, і розраховані на роботу з цифровими терміналами захисту, контролерами реклоузерів, пристроями телемеханіки та обліку в мережах середньої напруги. Сигнал з них іде на вимірювання, захист і автоматизацію мережі, а самі датчики помітно легші й компактніші за звичайні трансформатори струму.

У лінійці кілька типів під різні завдання. Котушки Роговського RGW не мають феромагнітного осердя. Це гнучка або жорстка обмотка на немагнітному каркасі, яка охоплює провідник і видає напругу, пропорційну швидкості зміни струму. Без осердя котушка не насичується навіть за струмів короткого замикання й лінійно передає струм у дуже широкому діапазоні, а для отримання самого значення струму сигнал інтегрують у вхідному колі термінала. Тороїдальні датчики ICNH побудовано на магнітопроводі з обмоткою та вбудованим шунтом, їх надягають на кабель або на ввід у комірці КРУ. Для фазних і нульових вимірювань у бібліотеці виробника є окремі технічні листи на LPCTSC, зокрема варіант для трансформатора нульової послідовності.

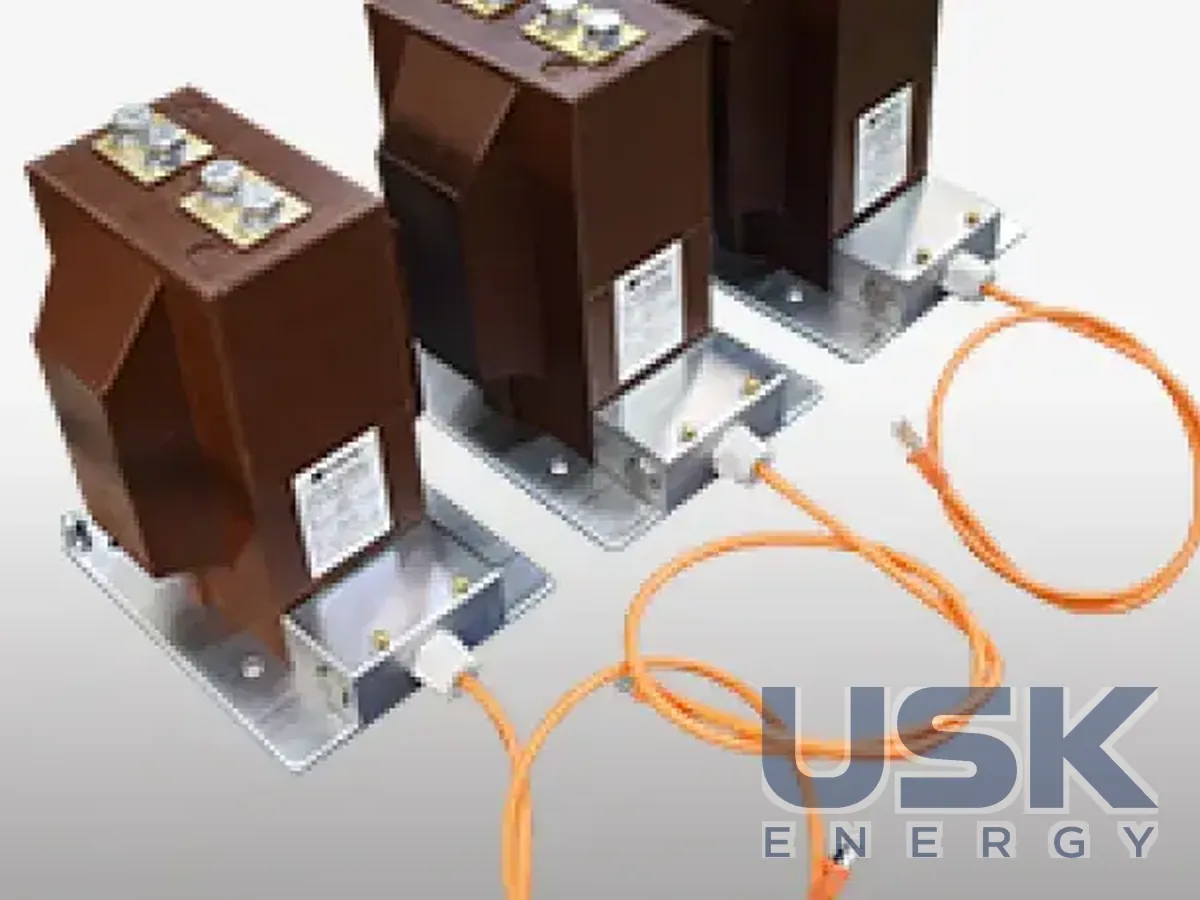

Для повітряних ліній випускаються датчики ICFH. Моделі ICFH-2 та ICFH-4 за даними Arteche виконують вимірювання струму за IEC 61869-6 та IEC 61869-10 і монтуються на проводі ПЛ. Є й варіант ICFH-5. Такі датчики ставлять поруч із реклоузерами, пунктами секціонування та покажчиками пошкоджень, коли треба бачити навантаження й струми замикання на ділянці лінії без встановлення громіздких трансформаторів струму на опорі. Комбіновані OVERCOMB поєднують вимірювання струму й напруги в одному корпусі для повітряних ліній, окремо йдуть блочні датчики LPIT, у яких вимірювальні елементи зібрано в спільний вузол під комірку чи апарат.

Датчики виконано за IEC 61869-1, IEC 61869-6 та IEC 61869-10. Перший стандарт задає загальні вимоги до вимірювальних трансформаторів, другий описує малопотужні трансформатори, третій стосується пасивних малопотужних трансформаторів струму. Нормований вихід дає змогу стикувати датчики з терміналами різних виробників, якщо входи термінала розраховані на сигнал LPCT. Це варто перевірити заздалегідь, бо звичайний струмовий вхід реле з таким датчиком не працює.

Arteche пропонує датчики й у складі комплектів для автоматизації розподілу, де датчики струму та напруги підібрано під конкретний тип комірки або лінії. На цю тему виробник публікує приклади впровадження та технічні статті про застосування датчиків в автоматизації мереж СН. Під час замовлення зазначають тип датчика, місце встановлення, діаметр кабелю чи провідника, номінальний і максимальний струм, потрібний клас точності для обліку або захисту, довжину з’єднувального кабелю та модель термінала. В експлуатації датчики оглядають під час обходів, перевіряють кріплення на провіднику й цілість з’єднувального кабелю, особливого обслуговування вони не потребують.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
