Arteche SDO-OCT — оптичний трансформатор струму
Модульний оптичний трансформатор струму Arteche SDO-OCT класу точності 0,2 для змінного струму будь-якого класу напруги та для HVDC. Застосовується на цифрових підстанціях і лініях постійного струму, дані видає у форматі IEC 61850 Sampled Values.
- Клас точності
- 0,2
- Принцип
- пасивний інтерферометричний (ефект Фарадея)
- Ізоляція
- тверда, без масла і газу
- Вихід
- IEC 61850 Sampled Values (IEC 61869-9) через SDO-MU
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

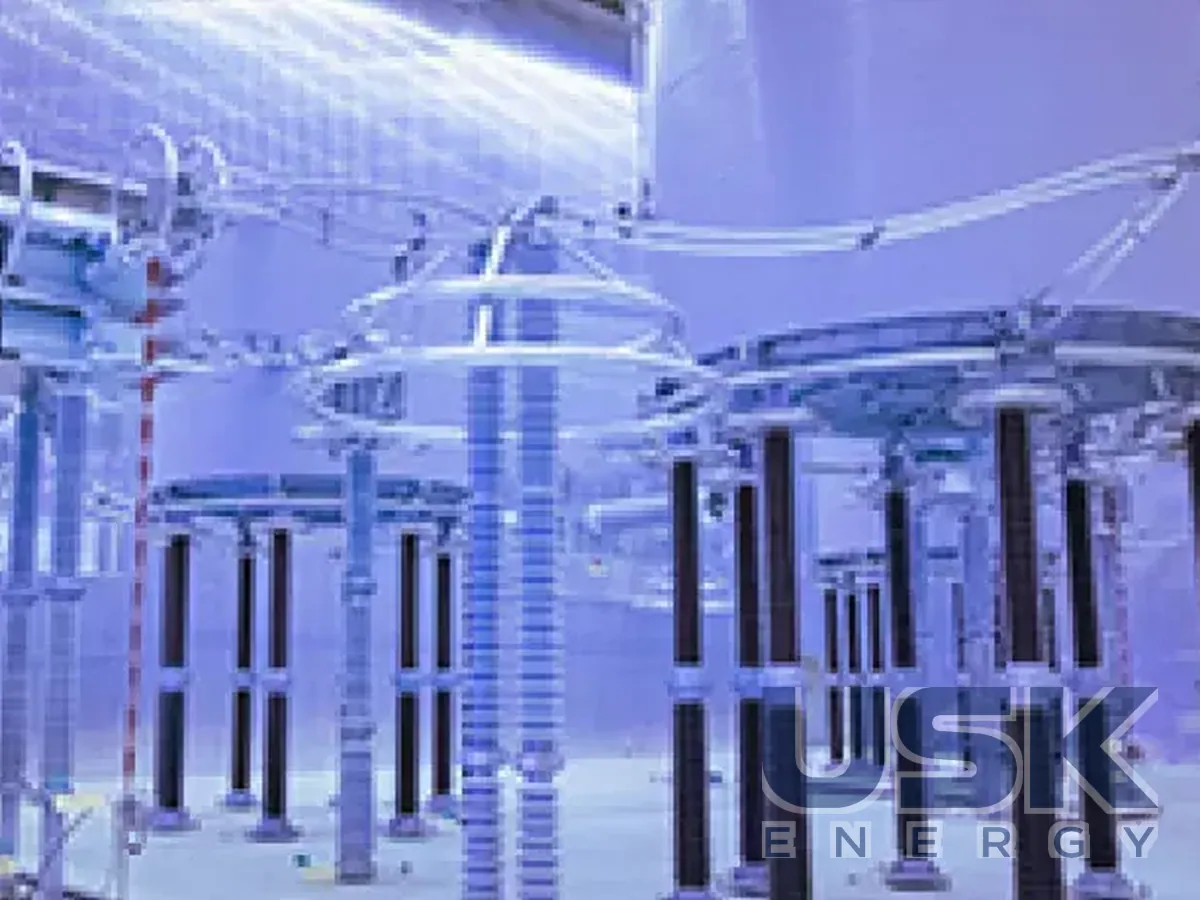

Оптичний трансформатор струму SDO-OCT вимірює струм не через магнітопровід і обмотки, а за дією магнітного поля на світло в оптичному волокні. Arteche описує його як пасивний модульний апарат, який можна застосовувати на будь-якому класі напруги змінного струму, а також на лініях постійного струму HVDC. Основне місце застосування пов’язане з цифровими підстанціями, де вимірювання передаються в пристрої захисту й обліку не мідними вторинними колами, а шиною процесу в цифровому вигляді.

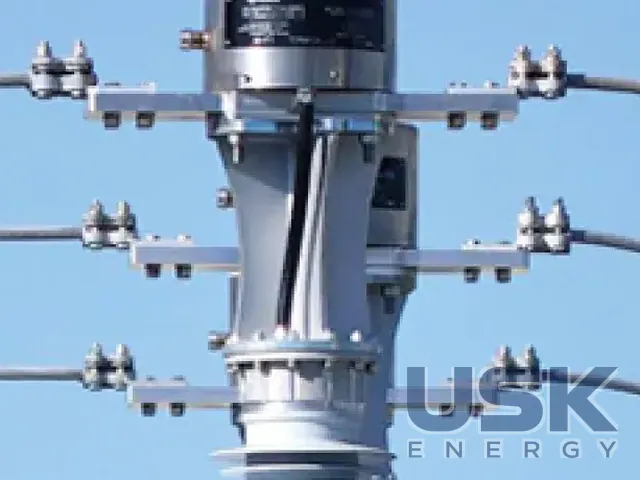

Трансформатор зібрано з трьох елементів. Перший представлено пасивним оптичним датчиком струму SDO-ICT, який розташовується на високому потенціалі навколо струмопроводу. Другий елемент становить опорний ізолятор, усередині якого проходить оптичне волокно від датчика до землі. Третій елемент, блок SDO-MU (merging unit), стоїть унизу або в шафі на підстанції й перетворює оптичний сигнал на цифрові дані. Модульна схема зручна тим, що датчик, ізолятор і електроніку можна підбирати й міняти окремо, а на високому потенціалі немає жодного електронного компонента та джерела живлення.
Вимірювання пасивне інтерферометричне, на ефекті Фарадея. Світло у волокні, намотаному навколо струмопроводу, змінює площину поляризації пропорційно магнітному полю струму. Електроніка SDO-MU порівнює промені й обчислює миттєве значення струму. У такому датчику нічому насичуватися, тому за даними виробника він дає клас точності 0,2 в необмеженому діапазоні первинних струмів. Той самий апарат підходить і для обліку при малому навантаженні, і для захисту за струмів короткого замикання, а для HVDC він вимірює постійний струм, що звичайному трансформатору струму недоступне.
Ізоляція тверда, без оливи й газу, тож обслуговування ізоляційного середовища не потрібне. Не треба контролювати рівень оливи, густину елегазу й витоки, немає ризику вибуху чи пожежі при внутрішньому пошкодженні. Апарат набагато легший за оливонаповнений трансформатор струму надвисокої напруги, що спрощує транспортування, опорні конструкції та монтаж. Оптичне волокно не проводить струм, тому небезпечної напруги на вторинній стороні при обриві кола не виникає.
Блок SDO-MU формує потік IEC 61850 Sampled Values за IEC 61869-9 і видає його на шину процесу. Термінали захисту й лічильники, що підтримують цей протокол, отримують дані напряму, без проміжних аналогових входів. У складі рішень Arteche є окремі пристрої сполучення, наприклад автономний блок SAMU у виконанні 19’’ для встановлення в шафі будівлі підстанції, який оцифровує сигнали звичайних трансформаторів. Виробник наводить практичний приклад впровадження шини процесу для норвезької мережевої компанії Statnett. Під час проєктування задають клас напруги, номінальний струм, вимоги до класу точності для обліку та захисту, конфігурацію шини процесу та схему синхронізації часу, оскільки без точної синхронізації потік Sampled Values не використовується захистом.
Технічні характеристики
| Клас точності | 0,2 |
|---|---|
| Принцип | пасивний інтерферометричний (ефект Фарадея) |
| Ізоляція | тверда, без масла і газу |
| Вихід | IEC 61850 Sampled Values (IEC 61869-9) через SDO-MU |
| Застосування | змінний струм будь-якого класу напруги, HVDC |
Запит ціни та строку поставки
Arteche SDO-OCT — оптичний трансформатор струму, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 33 70 00 |
|---|---|
| HS, 6 знаків | 9030 33 |
| CN (ЄС) | 9030 33 70 |
| HTSUS (США) | 9030 33 38 00 |
| Митний тариф КНР | 9030 33 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який клас точності у SDO-OCT?
Клас точності 0,2. Вимірювання засноване на ефекті Фарадея.
Чи є в трансформаторі масло або газ?
Ні, ізоляція тверда, без масла і газу.
У якому форматі видаються дані вимірювань?
Блок SDO-MU видає потік IEC 61850 Sampled Values за IEC 61869-9.
