Arteche ME/MK/MI — блок первинного обліку СН 15–34,5 кВ

Опис

Блок первинного обліку серії ME/MK/MI збирає на заводі в одну конструкцію трансформатори струму та напруги всіх трьох фаз. На місці його лишається встановити, підключити до лінії й вивести вторинні кола до лічильника. Такі вузли ставлять на межі балансової належності між мережевою компанією та споживачем, на вводах промислових і сільськогосподарських підприємств, на приєднаннях невеликих електростанцій, тобто там, де облік ведуть на стороні середньої напруги 15–34,5 кВ, а будувати для цього комірку чи окрему підстанцію невигідно.

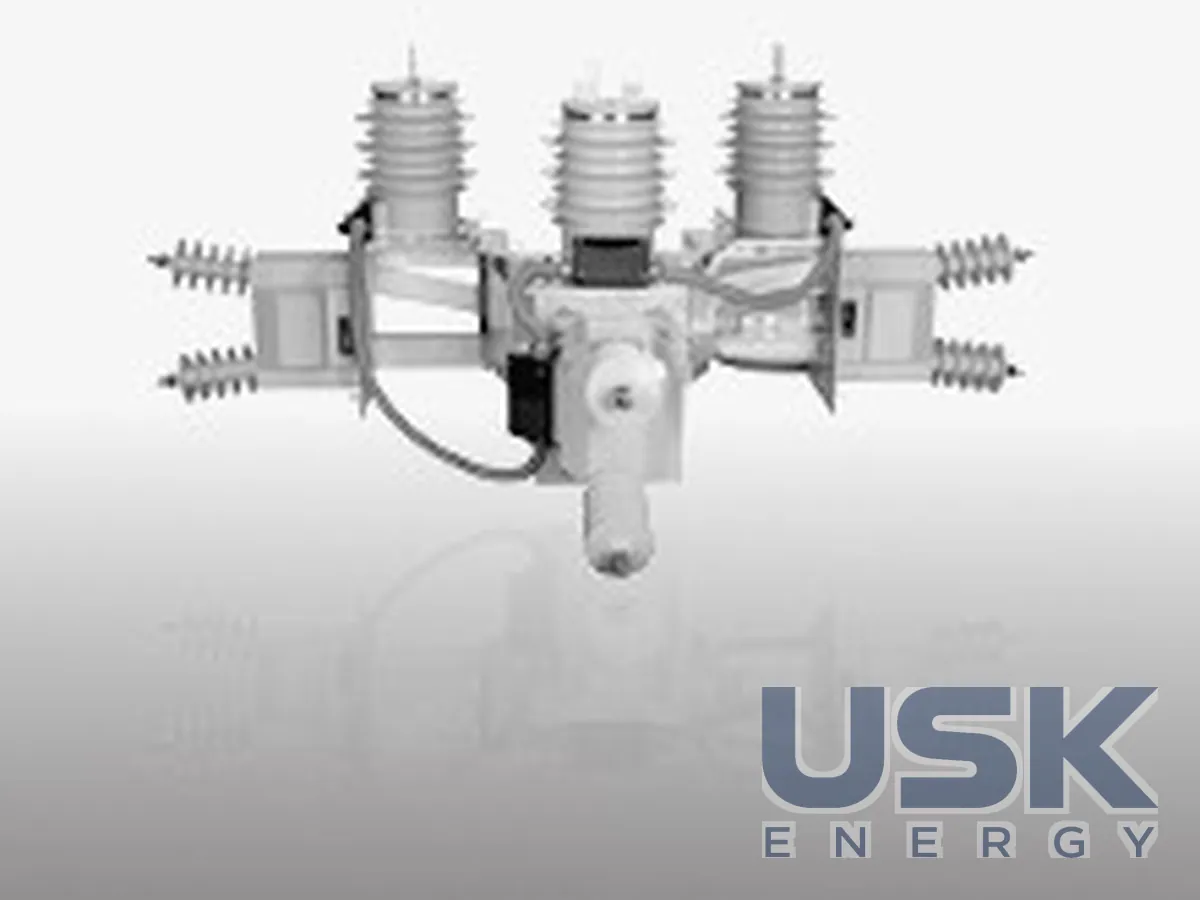

Моделі ME і MK монтують на опорі. За даними Arteche це трифазні стійки обліку зовнішнього встановлення для повітряних ліній із напругою до 34,5 кВ та імпульсним рівнем ізоляції 200 кВ BIL. Трансформатори кріпляться на спільній рамі, яку піднімають на опору цілою. У лінійці випускаються ME-015 і MK-15 на 15 кВ, ME-025 і MK-25 на 25 кВ, а також ME-036 і MK-34 на 34,5 кВ.

Модель MI ставлять на майданчику (pad mounted). Це трифазна шафа зовнішнього встановлення для підземних кабельних мереж у міській розподільній мережі. За даними виробника шафи MI розраховані на системи до 25 кВ з імпульсним рівнем 125 кВ BIL, клас точності обліку 0,3. Корпус шафи виготовлено з листової нержавної сталі. Випускаються моделі MI-015 на 15 кВ і MI-025 на 25 кВ. Кабельне виконання зручне в місті, де ПЛ уже немає, а облік потрібен на стороні СН у великого споживача або на підключенні багатоквартирного комплексу.

У картці позиції вироби зазначено як виконані за стандартом IEEE/ANSI. На сторінці виробника для ME/MK і MI наведено також відповідність IEEE, CAN/CSA та IEC, що спрощує застосування блоків у проєктах з різною нормативною базою. Блок постачається зібраним і перевіреним, тому полярність і схему з’єднання вторинних обмоток виконано на заводі, а ризик помилки під час монтажу на місці стає меншим. Для обліку важить і захист від втручання, тому клемні коробки пломбуються, а вторинні кола прокладають до шафи лічильника в захищеному виконанні.

Під час замовлення зазначають модель, номінальну напругу мережі, первинний струм і коефіцієнти трансформації, класи точності й навантаження вторинних обмоток, схему з’єднання, а для блоків на опорі тип опори та спосіб кріплення. Для MI обумовлюють кабельні вводи та їхню кількість. Якщо блок входить до системи автоматизованого обліку мережевої компанії, вимоги до класу точності та пломбування погоджують з нею заздалегідь. В експлуатації блоки оглядають під час обходів лінії, перевіряють чистоту ізоляції, затягування первинних виводів, цілість пломб і стан вторинних кіл. Перед роботами на лічильнику струмові кола закорочують на випробувальному блоці.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.

Питання та відповіді
