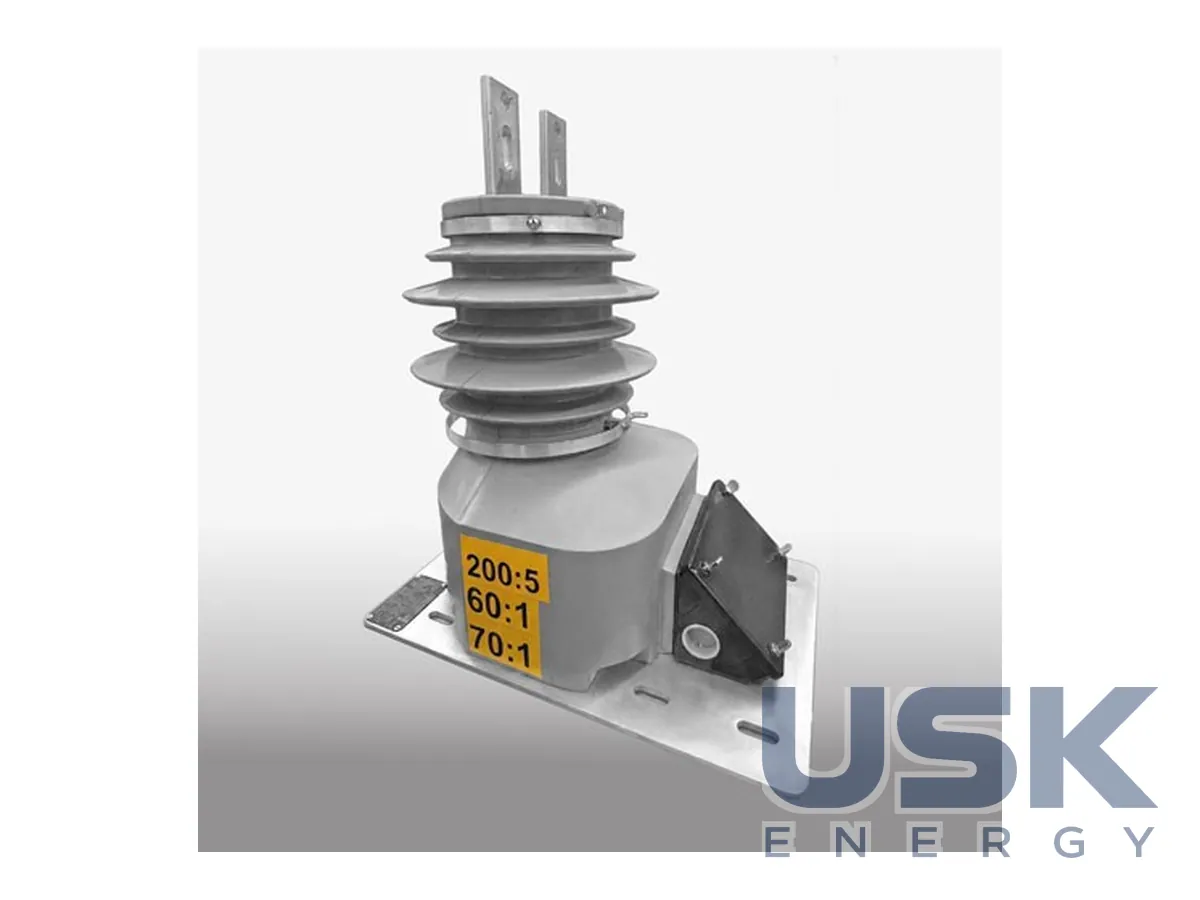

Arteche KCB/KM — комбінований трансформатор СН 15–34,5 кВ
Комбіновані трансформатори струму та напруги Arteche KCB/KM середньої напруги для обліку на розподільних підстанціях. Номінальна напруга 15–34,5 кВ, ізоляція лита.
- Номінальна напруга
- 15–34,5 кВ
- Виконання
- KCB — внутрішнє; KM/KMB — зовнішнє
- Ізоляція
- лита
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Комбінований трансформатор середньої напруги серії KCB/KM об’єднує в одному апараті трансформатор струму та трансформатор напруги. Такий апарат ставлять у вузлах комерційного обліку на розподільних підстанціях і вводах споживачів у мережах із номінальною напругою 15–34,5 кВ. Замість двох окремих апаратів на кожну фазу, зі своїми кріпленнями, ошиновкою та вторинними колами, на точку обліку ставлять один, і від нього лічильник отримує і струм, і напругу.
Модель KCB має внутрішнє виконання й призначена для комірок КРУ та закритих розподільних установок. Моделі KM і KMB виконано для зовнішнього встановлення. За даними Arteche серія KM належить до комбінованих апаратів CT-PT сухого типу для зовнішньої роботи в мережах до 34,5 кВ, виконаних за стандартом IEEE C57.13 2008. Усередині лінійки випускаються KM-15 і KMB-15 на 15 кВ, KM-25 на 25 кВ і KM-34 на 34,5 кВ. Моделі KM і KMB одного класу різняться конструкцією та компонуванням, точний вибір роблять за технічним листом.
Ізоляція лита. Осердя й обмотки обох частин залито епоксидною смолою типу B, яка за даними виробника дає добру внутрішню електричну міцність і водночас служить корпусом апарата. Лита ізоляція не містить оливи, тому в експлуатації не треба стежити за її рівнем, а на опорі чи на відкритому майданчику немає ризику витоків. Для вузла обліку це особливо зручно, бо такі точки часто розташовані на межі балансової належності, далеко від основної підстанції, і обслуговують їх рідко.
Суміщений апарат вигідний там, де важать компактність і простота монтажу. На зовнішньому майданчику менше конструкцій і з’єднань, а в комірці КРУ один апарат займає менше місця, ніж пара окремих ТС і ТН. Під час реконструкції наявної точки обліку це допомагає вкластися в старі габарити. Є й обмеження. У разі пошкодження однієї з частин з роботи виводиться весь апарат, і для відповідальних точок обліку варто тримати резерв на складі.
Під час замовлення зазначають модель, клас напруги, номінальний первинний струм і коефіцієнт трансформації струмової частини, номінальну напругу частини напруги та схему її ввімкнення, класи точності й навантаження вторинних обмоток для лічильника. Якщо вузол обліку входить до системи автоматизованого обліку енергопостачальної компанії, заздалегідь погоджують з нею вимоги до класів точності та пломбування клемних коробок. Під час монтажу на опорі погоджують кронштейн і підведення вторинних кіл до шафи лічильника. В експлуатації апарат оглядають під час обходів, перевіряють чистоту поверхні, затягування виводів і цілість пломб. Кола струму під час робіт на лічильнику закорочують на випробувальному блоці, а кола напруги відключають.
Технічні характеристики
| Номінальна напруга | 15–34,5 кВ |
|---|---|
| Виконання | KCB — внутрішнє; KM/KMB — зовнішнє |
| Ізоляція | лита |
Запит ціни та строку поставки
Arteche KCB/KM — комбінований трансформатор СН 15–34,5 кВ, Arteche. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 80 00 (сухі, ≤1 кВА) 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 80 (сухі, ≤1 кВА) 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 31 40 35 (сухі, <40 ВА) 8504 31 40 65 (сухі, 40 ВА – <1 кВА) 8504 31 60 00 (сухі, 1 кВА) 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 31 90 00 (сухі, ≤1 кВА) 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розраховані KCB/KM?
Номінальна напруга 15–34,5 кВ.
Яке виконання мають моделі?
KCB внутрішнього встановлення, KM і KMB зовнішнього.
Для чого застосовуються комбіновані трансформатори?
Для обліку на розподільних підстанціях середньої напруги 15–34,5 кВ.
